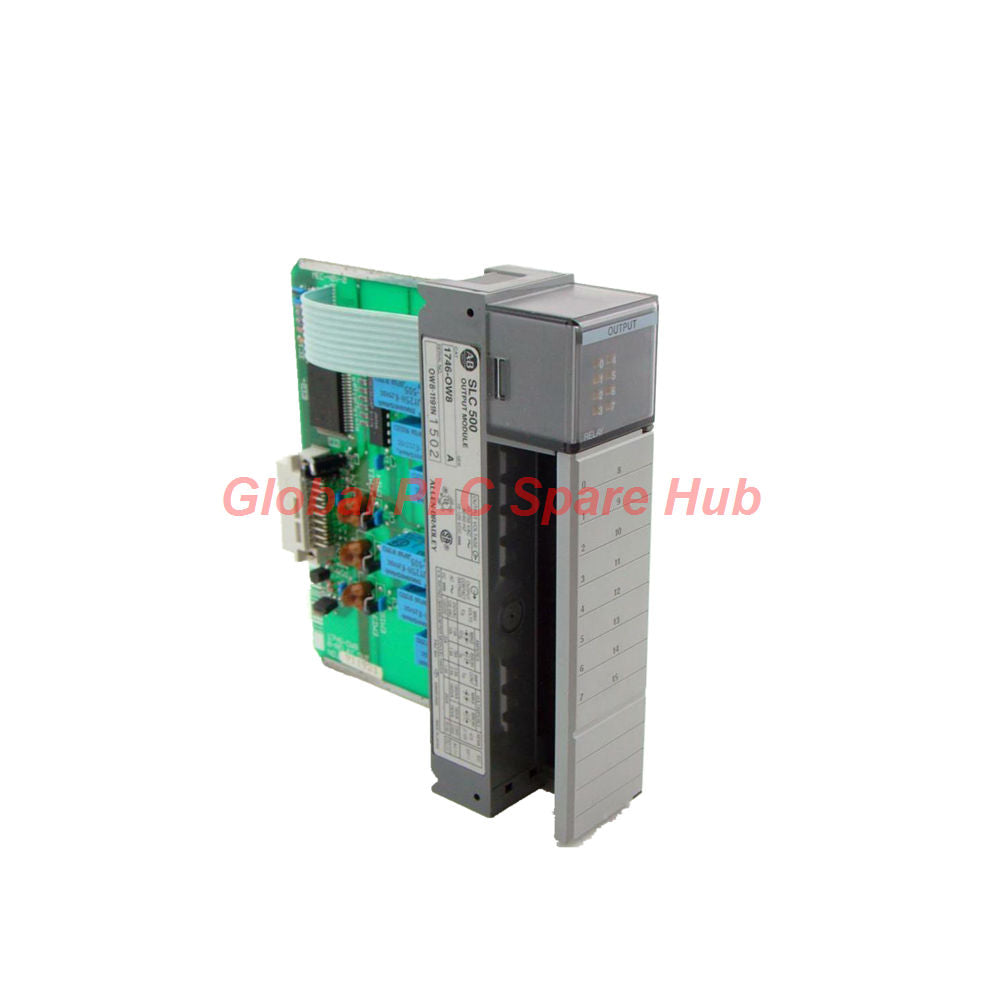

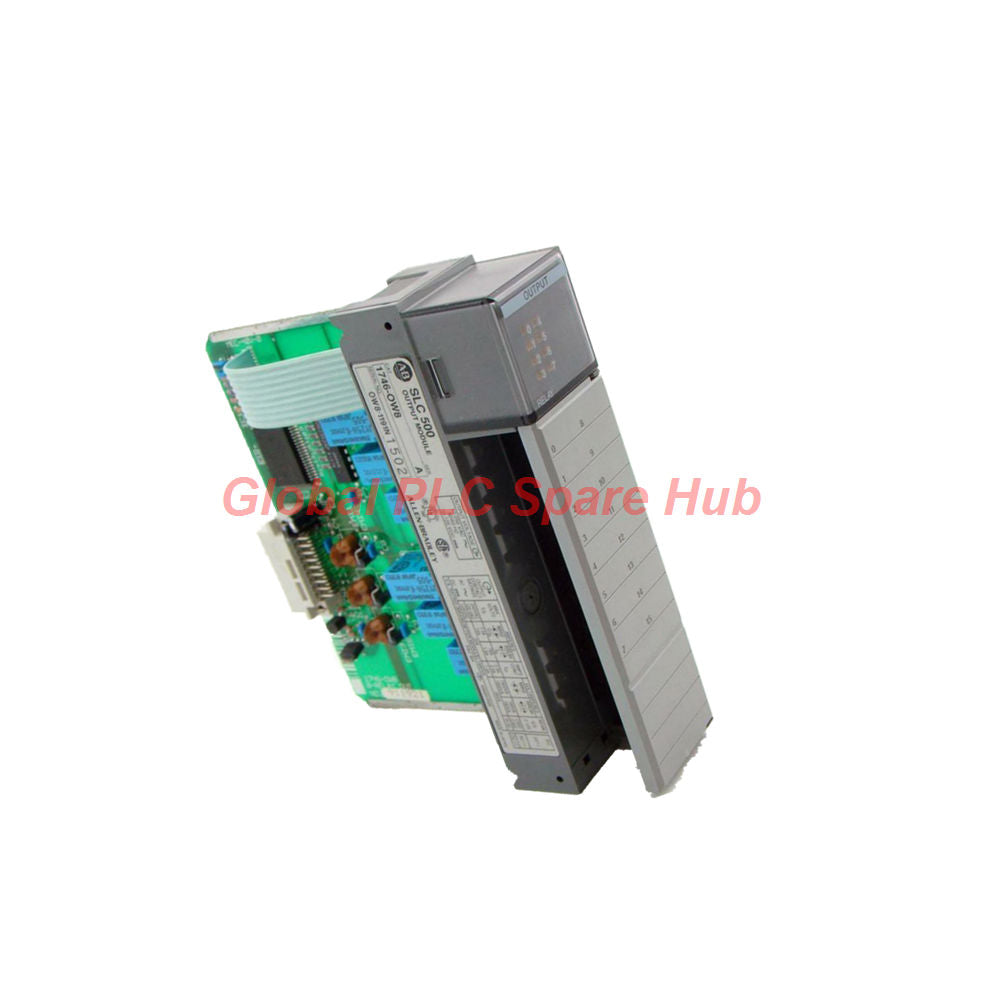

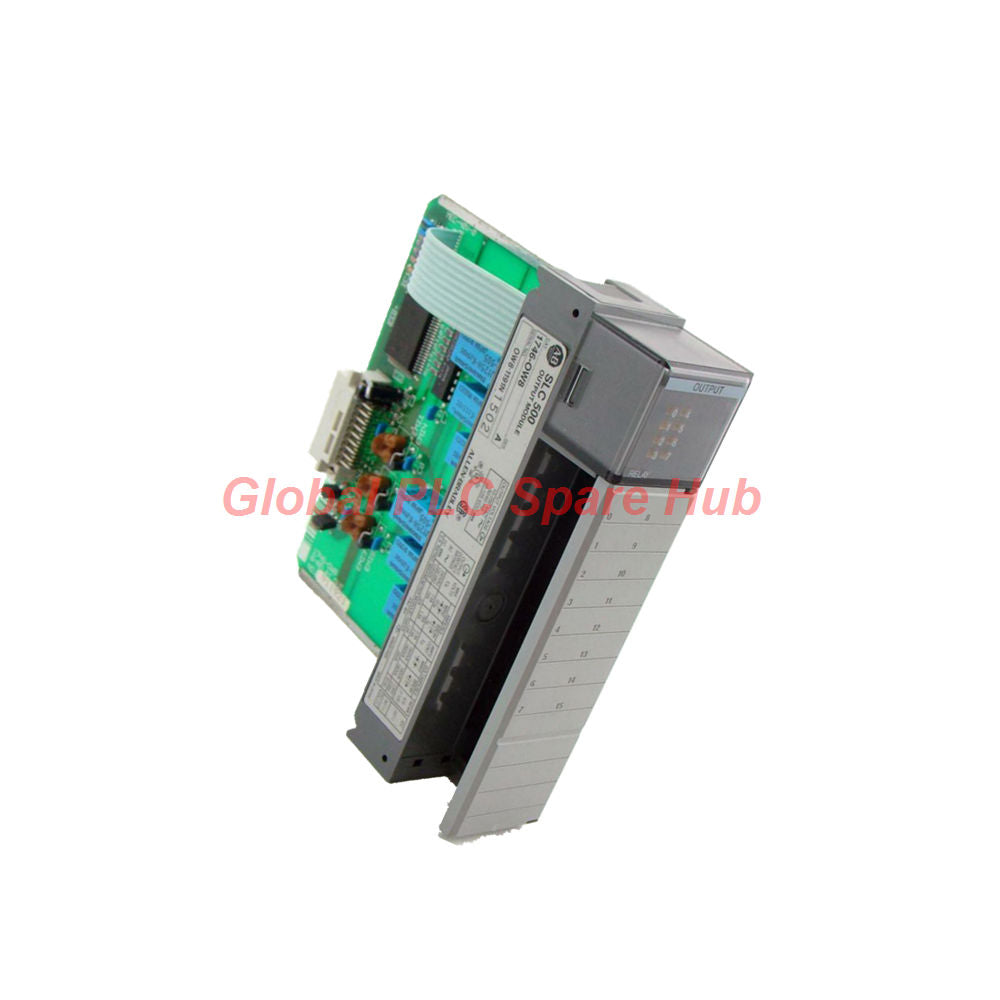

وحدة إخراج الاتصال الرقمية Allen-Bradley طراز 1746-OW8
Manufacturer: Allen-Bradley
Product No.: 1746-OW8
Condition： متوفر بالمخزون
Product Type: وحدة ترحيل الخرج
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة Allen-Bradley 1746-OW8 هي وحدة إخراج ترحيل كهروميكانيكية ذات 8 قنوات مصممة لبنية المتحكم المبرمج SLC 500. تعمل هذه الوحدة عبر نطاقات جهد AC و DC واسعة (5-265 فولت تيار متردد / 5-125 فولت تيار مستمر)، وتوفر قدرات تبديل التلامس الجاف عبر مجموعتين معزولتين من أربع قنوات مفتوحة عادةً (N.O.). تتيح وحدة 1746-OW8 التحكم المباشر في الدوائر الوسيطة، وبادئات المحركات، وصمامات الملف اللولبي، ومنارات التحذير دون الحاجة إلى مرحلات وسيطة مساعدة.
متوافقة مع معالجات SLC 5/01 حتى SLC 5/05 المعيارية ومحولات هيكل الإدخال/الإخراج عن بُعد 1746، تسحب الوحدة 85 مللي أمبير عند 5 فولت تيار مستمر و 90 مللي أمبير عند 24 فولت تيار مستمر من اللوحة الخلفية. تسمح بنيتها المشتركة المعزولة المزدوجة للمهندسين بتبديل جهود إمداد AC و DC مميزة داخل موقع هيكل ذي فتحة واحدة، مما يحافظ على مساحة العلبة ويبسط تجميع اللوحة.
الميزات والفوائد الرئيسية
- مجموعات مشتركة معزولة مزدوجة: تتميز بمجموعتين معزولتين (4 قنوات لكل مجموعة) مما يسمح بالتحكم في دوائر AC و DC متعددة الجهد.
- نطاق جهد تشغيل واسع: تقوم بتبديل أحمال الحقل التي تتراوح من 5 إلى 265 فولت تيار متردد (47-63 هرتز) ومن 5 إلى 125 فولت تيار مستمر بأمان.
- تستغني عن المرحلات الوسيطة: تقوم التلامسات الجافة عالية السعة بتشغيل الملفات الحقلية الثقيلة مباشرة، مما يقلل من تعقيد الأسلاك وتكاليف العلبة.
- شهادة للمواقع الخطرة: معتمدة لبيئات التشغيل الخطرة من الفئة 1، القسم 2 (متوافقة مع درجة التلوث 2).
- سحب طاقة لوحة خلفية منخفض: تستهلك 85 مللي أمبير فقط عند 5 فولت تيار مستمر و 90 مللي أمبير عند 24 فولت تيار مستمر مع تبديد حراري أقصى منخفض يبلغ 3.7 واط.
- متانة ميكانيكية قوية: مصنفة لتحمل صدمات تشغيل 30 جرام ومقاومة اهتزاز 2 جرام عبر نافذة درجة حرارة تتراوح من -25 درجة مئوية إلى +60 درجة مئوية.
المواصفات الفنية
يتم تنظيم المعلمات الكهربائية والميكانيكية والتشغيلية التفصيلية لوحدة Allen-Bradley 1746-OW8 أدناه:
| الفئة | المعلمة | تفاصيل المواصفات |
|---|---|---|
| المنصة الأساسية | الشركة المصنعة والخط | ألن-برادلي / روكويل أوتوميشن (منصة SLC 500) |
| رقم الجزء و GTIN | 1746-OW8 (GTIN: 10662073578908) | |
| فئة الوحدة | وحدة إخراج تلامس كهروميكانيكية رقمية (8 مرحلات N.O.) | |
| التقييمات الكهربائية | نطاق جهد التشغيل | 5 إلى 265 فولت تيار متردد (47-63 هرتز) / 5 إلى 125 فولت تيار مستمر |
| حد التيار المستمر | 1.5 أمبير عند 120 فولت تيار متردد؛ 1.2 أمبير عند 24 فولت تيار مستمر (16.0 أمبير كحد أقصى لكل وحدة / 8.0 أمبير لكل مجموعة) | |
| تكوين المجموعة | مجموعتان معزولتان مع 4 قنوات لكل طرف مشترك | |
| تيار اللوحة الخلفية والحرارة | 85 مللي أمبير عند 5 فولت تيار مستمر؛ 90 مللي أمبير عند 24 فولت تيار مستمر؛ تبديد حراري أقصى 3.7 واط (0.138 واط/نقطة) | |
| التوقيت والعزل | تأخير تبديل الإشارة | تأخير حالة التشغيل: 10.0 مللي ثانية؛ تأخير حالة الإيقاف: 10.0 مللي ثانية (حمل مقاوم) |
| معدل استجابة الخطوة | 60 مللي ثانية داخل / 2.5 مللي ثانية خارج استجابة الحلقة الكلية | |
| الحدود البيئية | التشغيل: -25 درجة مئوية إلى +60 درجة مئوية؛ عدم التشغيل: -40 درجة مئوية إلى +85 درجة مئوية؛ رطوبة نسبية 5-95% غير مكثفة | |
| الميكانيكا والسلامة | الصدمات والاهتزازات والوزن | صدمة تشغيل 30 جرام؛ اهتزاز 2 جرام عند 10-500 هرتز؛ الوزن: 1.00 رطل (0.45 كجم) |
| شهادات المخاطر | تصنيف الفئة 1، القسم 2؛ متوافقة مع EN/IEC 60664-1 درجة التلوث 2 |
المعدات المستهدفة وسيناريوهات التطبيق
- التحكم المباشر في موصلات بادئ تشغيل المحرك 120/240 فولت تيار متردد والملفات اللولبية الصناعية الثقيلة.
- لوحات التحكم بجهد مختلط التي تتطلب التبديل المتزامن لدوائر الطيار 24 فولت تيار مستمر وأبواق الإنذار 120 فولت تيار متردد.
- فتحات توسيع رف الإدخال/الإخراج عن بُعد التي تعمل عبر شبكات اتصال RIO في محطات المياه/الصرف الصحي.
- تحديث وحدات تحكم PLC من SLC 5/01 إلى SLC 5/05 القديمة في منشآت معالجة المواد الكيميائية والمناولة.
قدرات التشخيص وتحليل الإشارة
توفر وحدة Allen-Bradley 1746-OW8 تصورًا واضحًا لحالة مستوى الأجهزة عبر مؤشرات LED الفردية باللوحة الأمامية. يضيء كل مؤشر LED عندما تقوم المنطق الداخلي بتنشيط ملف التلامس المقابل. نظرًا لأن المرحلات الميكانيكية يمكن أن تتعرض لتآكل التلامس تحت الأحمال الاستقرائية العالية، فإن التحقق من إضاءة مؤشرات LED مقابل قياسات جهد جانب الحقل يساعد فرق الصيانة في تشخيص تآكل التلامس أو حالات الترحيل الملحومة دون الحاجة إلى إيقاف تشغيل هيكل PLC.
رؤية وخبرة Global PLC Spare HUB الميدانية
بينما تستغني وحدة 1746-OW8 عن المرحلات الوسيطة الخارجية للعديد من التطبيقات، فإن تشغيل أحمال AC أو DC الاستقرائية العالية (مثل صمامات الملف اللولبي الكبيرة أو ملفات الفرامل) يعرض التلامسات الميكانيكية لارتفاعات الجهد أثناء الإيقاف. ننصح بشدة بتركيب مثبطات الطفرة الخارجية—مثل شبكات RC لدوائر AC أو الثنائيات الارتدادية لدوائر DC—مباشرة عبر الأحمال الحقلية لإطالة عمر تلامسات المرحل الداخلية.
عند توصيل المجموعتين المشتركتين، حافظ على التيار الإجمالي للمجموعة أقل من 8.0 أمبير مستمر. في المواقع الخطرة من الفئة 1، القسم 2، لا تقم أبدًا بسحب أو توصيل الوحدة أو كتلة الأطراف أو التوصيلات الحقلية بينما تظل اللوحة الخلفية أو الدوائر الحقلية نشطة لمنع حدوث قوس كهربائي خطير.
شروط الامتثال والشحن والضمان
- محتويات العبوة: 1 × وحدة إخراج ترحيل 8 قنوات Allen-Bradley 1746-OW8 جديدة مختومة من المصنع في صندوق الحماية الأصلي للمصنع.
- تغطية الضمان: مدعومة بالكامل بضمان استبدال من المصنع لمدة 12 شهرًا ساري المفعول من تاريخ الإرسال.
- الشحن السريع العالمي: إرسال دولي سريع في غضون 24-48 ساعة باستخدام شبكات DHL و FedEx و UPS السريعة.
الأسئلة الشائعة (FAQ)
السؤال: هل يمكنني توصيل أحمال 120 فولت تيار متردد على المجموعة 0 وأحمال 24 فولت تيار مستمر على المجموعة 1 في وقت واحد؟
الإجابة: نعم، مجموعتا الإخراج 4 نقاط معزولتان كهربائيًا عن بعضهما البعض، مما يسمح بجهود إمداد منفصلة عبر كل طرف مشترك.
السؤال: هل تتطلب وحدة إخراج المرحل هذه توصيلات طاقة خارجية لتشغيل ملفات المرحل الداخلية؟
الإجابة: لا، تستمد ملفات المرحل الداخلية طاقة التحكم مباشرة من اللوحة الخلفية لـ SLC (85 مللي أمبير عند 5 فولت تيار مستمر و 90 مللي أمبير عند 24 فولت تيار مستمر).
السؤال: ما هو الإجراء الوقائي الذي يمنع الفشل المبكر للتلامس عند تبديل صمامات الملف اللولبي الاستقرائية؟
الإجابة: تركيب متغيرة أكسيد المعدن الخارجية (MOVs) أو شبكات كبح RC عبر أحمال الحقل AC يكبح العابرات الجهدية أثناء كسر التلامس.
السؤال: هل وحدة المرحل هذه متوافقة مع رفوف توسيع SLC 500 البعيدة؟
الإجابة: نعم، يتم تركيبها في أي فتحة متاحة من هيكل 1746 عن بُعد، بشرط أن تحتوي الفتحة 0 على محول اتصال 1746.
السؤال: ما هو الاحتياط الأمني الذي يجب مراعاته عند العمل على هذه الوحدة في البيئات الخطرة؟
الإجابة: قم بإيقاف تشغيل كل من مصدر طاقة اللوحة الخلفية وطاقة الدائرة الحقلية قبل فصل كتل الأطراف أو استبدال الأجهزة لمنع مخاطر اشتعال القوس الكهربائي.
