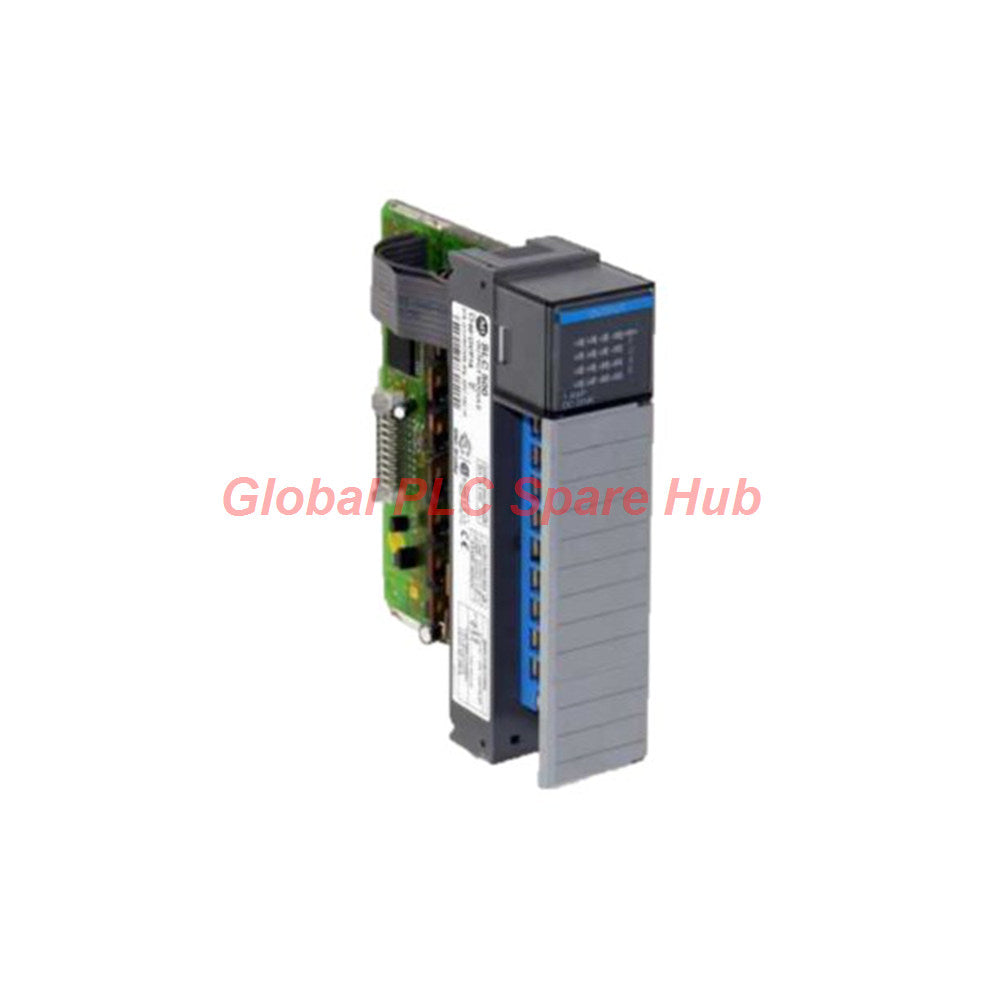

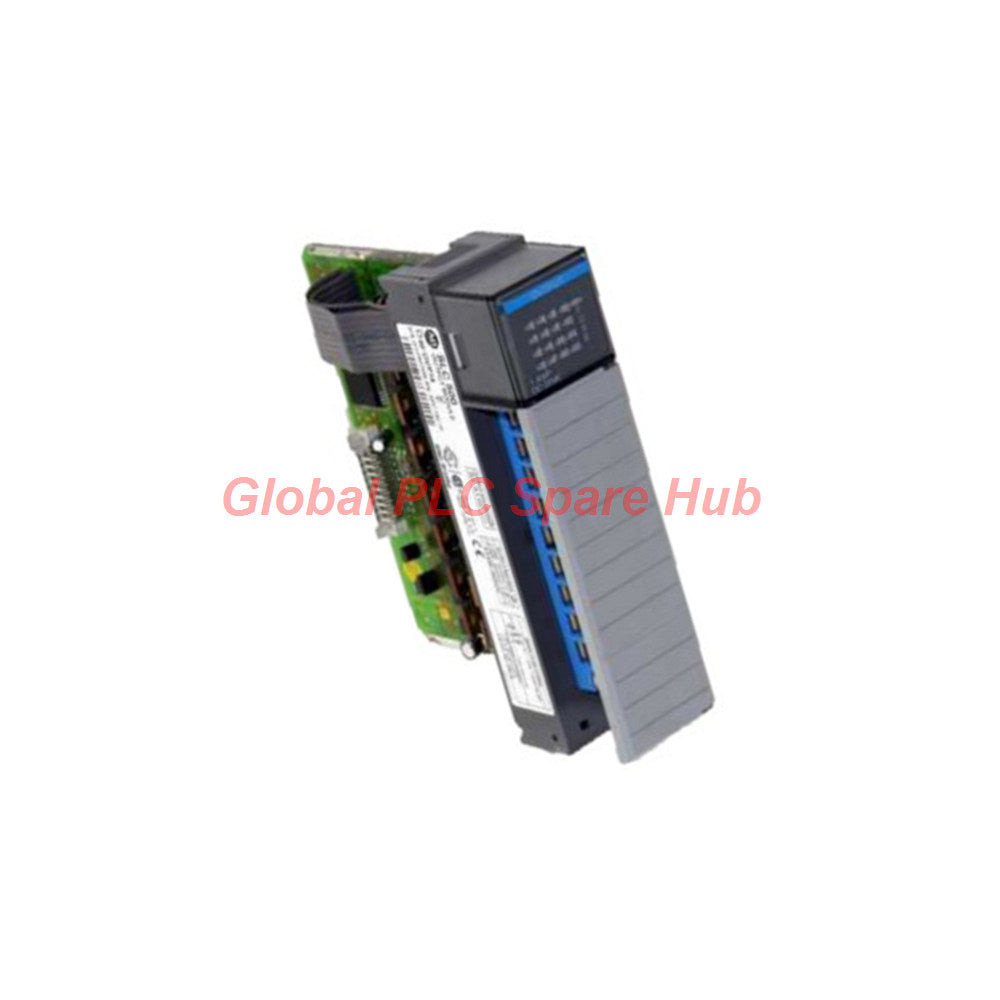

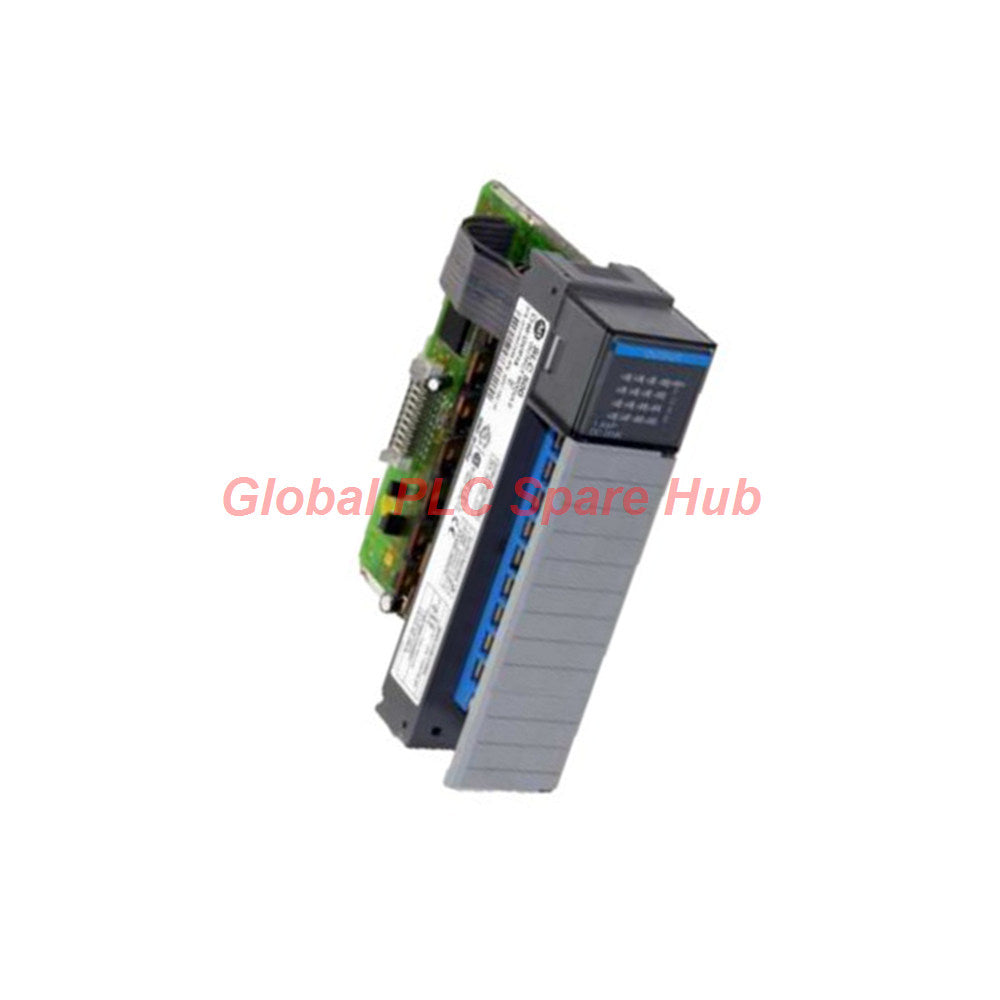

وحدة خرج Allen-Bradley SLC 500 طراز 1746-OVP16

نظرة عامة على المنتج

وحدة Allen-Bradley 1746-OVP16 هي وحدة إخراج تيار مستمر رقمية عالية التيار مكونة من 16 قناة مصممة لنظام التحكم المنطقي القابل للبرمجة SLC 500. تعمل هذه الوحدة في نطاق يتراوح بين 20.4 إلى 26.4 فولت تيار مستمر، وتُبدِّل الأحمال الصناعية الثقيلة بتصنيف مستمر يصل إلى 1.5 أمبير لكل نقطة إخراج (6.4 أمبير إجمالي لكل وحدة). توفر 1746-OVP16 تحكمًا موثوقًا للملفات اللولبية والمشغلات والمرحلات والمؤشرات في بيئات العمليات الآلية.

صممت الوحدة لتسهيل الأسلاك والصيانة في الموقع، وتتميز بكتل طرفية قابلة للإزالة (RTBs) مرمزة بالألوان، وحماية الدوائر المتكاملة عبر قاطع مشترك مدمج، ومؤشر LED نشط لحالة القاطع المحروق. استهلاك تيار اللوحة الخلفية ضئيل، حيث يبلغ 250 مللي أمبير عند 5 فولت تيار مستمر و 0 مللي أمبير عند 24 فولت تيار مستمر، مما يحسن توزيع طاقة الرف عبر تخطيطات هيكل SLC المزدحمة.

الميزات والفوائد الرئيسية

• 16 مخرج غاطس عالي التيار: يشغل حملاً مستمرًا يصل إلى 1.5 أمبير لكل قناة للأجهزة الميدانية عالية الطلب التي تعمل بالتيار المستمر.
• حماية مدمجة بواسطة فيوز: دائرة فيوز مشتركة تحمي دوائر اللوحة الخلفية من دوائر القصر في الجانب الميداني.
• كتلة طرفية قابلة للإزالة (RTB): تبسّط استبدال الوحدة دون فصل الأسلاك الميدانية الفردية.
• تبديل سريع للإشارة: أوقات استجابة فائقة السرعة (0.1 مللي ثانية للتشغيل، 1.0 مللي ثانية للإيقاف) تتيح توقيتًا دقيقًا للإخراج.
• مجموعة مؤشرات LED تشخيصية: تعرض المؤشرات على اللوحة الأمامية حالة نقاط الإدخال/الإخراج الفردية، وصحة المعالج، وظروف عطل القاطع.
• مناعة صناعية: تم اختبارها لتحمل صدمة تشغيل 30 جرام وضوضاء تردد لاسلكي مشعة تصل إلى 10 فولت/متر.

المواصفات الفنية

تم تنظيم المعلمات الكهربائية والميكانيكية والتشغيلية التفصيلية لوحدة Allen-Bradley 1746-OVP16 أدناه:

المعدات المستهدفة وسيناريوهات التطبيق

• صمامات الملف اللولبي الصناعية ذات التيار المستمر 24 فولت الثقيلة التي تتطلب أحمال تيار تصل إلى 1.5 أمبير لكل نقطة.
• بادئات المحركات ذات التيار المستمر، والموصلات، وبنوك مصابيح المؤشرات عالية الطاقة عبر خطوط التجميع الآلية.
• معدات التعبئة والتغليف، ومناولة المواد، والختم التي تستخدم منطق حقل التيار المستمر الغاطس.
• صيانة التعديل الرجعي لحوامل SLC 500 القديمة في منشآت السيارات، والأغذية والمشروبات، والمعالجة الكيميائية.

إمكانيات التشخيص والتشخيصات

تتميز وحدة Allen-Bradley 1746-OVP16 بتشخيصات مدمجة للأجهزة لتسريع استكشاف الأخطاء وإصلاحها في أرضية المتجر. ينبه مؤشر LED مدمج لحالة القاطع المحروق الفنيين فورًا عند حدوث قصر في الدائرة الميدانية أو تجاوز التيار الذي يؤدي إلى تعثر القاطع المشترك. بالإضافة إلى ذلك، تعرض مؤشرات LED على اللوحة الأمامية حالات نقاط الإدخال/الإخراج الفردية واتصالات المعالج، وتقطع الطاقة تلقائيًا عن جميع نقاط الإخراج في حالة حدوث خطأ في وحدة المعالجة المركزية لمنع تشغيل الجهاز بشكل غير آمن.

نظرة ثاقبة وخبرة Global PLC Spare HUB الميدانية

عند اختيار 1746-OVP16، تحقق مما إذا كانت مستشعراتك ومشغلاتك الميدانية تتطلب منطق غاطس (OVP) أو منطق مصدر (OBP) للتيار. توصل المخارج الغاطسة الحمل الميداني بالأرض (0 فولت تيار مستمر)، وهو ما يختلف عن الوحدات المصدر القياسية التي توفر +24 فولت تيار مستمر مباشرةً للحمل.

قم دائمًا بتخفيض الحمل الحراري عند التشغيل في حاويات ذات درجة حرارة عالية. بينما يتعامل كل مخرج مع 1.5 أمبير، فإن الوحدة بأكملها محدودة بـ 6.4 أمبير إجمالي مستمر. إذا كنت تشغل عدة ملفات لولبية عالية التيار في وقت واحد، فوزع الأحمال عالية الأمبير عبر قنوات إخراج منفصلة أو وحدات مجاورة لتجنب تجاوز الحدود الحرارية.

الامتثال والشحن وشروط الضمان

• محتويات العبوة: 1 × وحدة إخراج رقمية Allen-Bradley 1746-OVP16 جديدة ومغلفة من المصنع مع كتلة طرفية قابلة للإزالة.
• تغطية الضمان: مدعومة بضمان استبدال كامل من المصنع لمدة 12 شهرًا يبدأ من تاريخ فاتورة الشراء.
• ساعي الشحن السريع العالمي: شحن سريع خلال 24-48 ساعة عبر شركات الشحن العالمية الرائدة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتكررة

سؤال: ما هو الفرق التشغيلي بين وحدات الإخراج الغاطسة والمصدرة في سلسلة SLC 500؟

إجابة: تسحب الوحدات الغاطسة تيار الحمل إلى الأرض (0 فولت تيار مستمر)، بينما توفر الوحدات المصدرة جهد تيار مستمر موجب (+24 فولت تيار مستمر) مباشرةً للجهاز الميداني الخارجي.

سؤال: كيف يمكن لموظفي الصيانة تحديد حالة المصهر المنصهر بسرعة في هذا الجهاز؟

إجابة: تحتوي الوحدة على مؤشر LED مخصص للمصهر المنصهر على لوحة العرض الأمامية يضيء فورًا عند انقطاع خط المصهر المشترك بسبب تجاوز التيار.

سؤال: هل يمكنني توصيل أحمال حثية عالية التيار البدئي مباشرة بوحدة إخراج التيار المستمر هذه؟

إجابة: نعم، تدعم كل نقطة تيار اندفاع ذروة يصل إلى 4 أمبير لمدة 10 مللي ثانية، ولكن يوصى بتركيب صمامات ثنائية خارجية لمنع التدفق العكسي عبر الملفات الحثية الثقيلة لزيادة عمر المرحل إلى أقصى حد.

سؤال: هل من الضروري إيقاف تشغيل هيكل PLC بالكامل عند استبدال الأسلاك الميدانية في هذه الوحدة؟

إجابة: لا، تسمح الكتلة الطرفية القابلة للإزالة المرمزة بالألوان باستبدال الأسلاك الميدانية دون فك الأطراف الفردية، على الرغم من أن فصل طاقة الحقل أثناء الأسلاك هو أفضل ممارسة للسلامة.

سؤال: ماذا يحدث للمخرجات الميدانية إذا واجه معالج وحدة المعالجة المركزية خطأً فادحًا؟

إجابة: يقوم منطق سلامة الأجهزة تلقائيًا بإسقاط اتصال اللوحة الخلفية، وإطفاء أضواء الحالة النشطة، وإجبار جميع نقاط الإخراج الـ 16 على الدخول في حالة إيقاف التشغيل.
