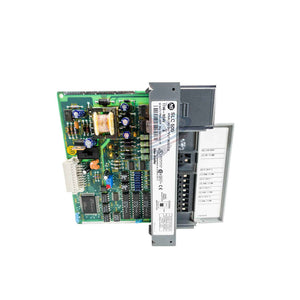

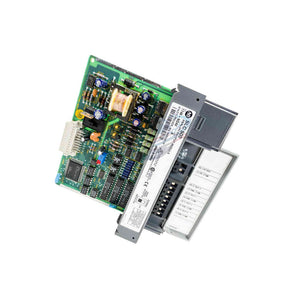

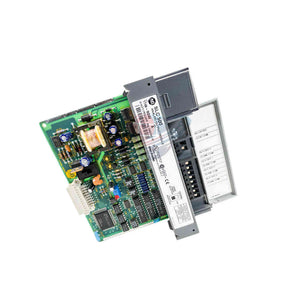

وحدة الإخراج التماثلي للجهد 1746-NO4V Allen-Bradley SLC 500

نظرة عامة على المنتج

• تُعد الوحدة 1746-NO4V حلاً للإخراج التناظري عالي الدقة، مُصممة خصيصًا لمنصات الأجهزة المعيارية والثابتة SLC 500.
• توفر وحدة الإخراج التناظري هذه أربع (4) قنوات جهد غير معزولة، وتقدم نطاق إشارة كامل المقياس يتراوح من -10 إلى +10 فولت تيار مستمر.
• باستخدام طريقة تحويل R-2R Ladder، تحقق الوحدة 1746-NO4V دقة 14 بت للتحكم السلس في المحركات.
• إنها مكون مُعاير من المصنع يضمن التكامل السلس مع معالجات SLC لتطبيقات التحكم بالحلقة المغلقة.

المواصفات الفنية

• العلامة التجارية: ألن برادلي / روكويل أوتوميشن
• الموديل: 1746-NO4V
• السلسلة: SLC 500
• قنوات الإخراج: أربع (4) نقاط، غير معزولة
• نطاق الجهد: -10 إلى +10 فولت تيار مستمر (-1 LSB)
• الدقة: 14 بت
• طريقة التحويل: R-2R Ladder
• وقت التحديث المتوازي: 512 ميكروثانية (جميع القنوات بالتوازي)
• استجابة الخطوة: 2.5 مللي ثانية (عند 95%)
• تيار اللوحة الخلفية: 55 مللي أمبير عند 5 فولت / 145 مللي أمبير عند 24 فولت
• الطاقة الخارجية: 24 فولت تيار مستمر (يمكن تهيئتها عبر مفتاح SW1)
• العزل: 500 فولت تيار مستمر من الأسلاك الميدانية إلى اللوحة الخلفية
• الحد الأقصى للحمل: 10 مللي أمبير تيار / 1 ميكروفاراد مفاعلة
• انحراف الدقة: +/- 54 جزء في المليون/درجة مئوية للمقياس الكامل

رؤية Global PLC Spare HUB

• تظل الوحدة 1746-NO4V أساسًا هندسيًا لأنظمة SLC 500 القديمة التي تتطلب تعديلًا سريعًا للجهد.
• من الناحية الفنية، فإن وقت التحديث المتوازي البالغ 512 ميكروثانية استثنائي لمهام المزامنة عالية السرعة.
• يُعد خيار الطاقة المزدوجة (اللوحة الخلفية مقابل 24 فولت خارجي) ميزة تصميمية حاسمة؛ استخدام مصدر طاقة خارجي عبر SW1 يقلل من الحمل الحراري على الرف.
• هذه الوحدة حساسة للضوضاء الكهربائية؛ ننصح بشدة بتركيبها في أبعد نقطة ممكنة عن وحدات طاقة التيار المتردد.

سيناريوهات التطبيق وإقران المعدات

• محركات التردد المتغير (VFDs): توفير إشارات مرجعية للسرعة من -10 إلى +10 فولت للتحكم ثنائي الاتجاه في المحركات.
• حلقات التحكم PID: تعمل كواجهة عنصر التحكم النهائي لتحديد موضع الصمامات التناسبية.
• إعادة إرسال الإشارة: إرسال قيم PLC المحلية إلى أنظمة SCADA أو مسجلات الرسم البياني الورقية للتسجيل التنظيمي.
• تنسيق مشاركة الحمل: مزامنة وحدات تحكم مستقلة متعددة من خلال توفير جهد مرجعي موحد.
• تجاوزات يدوية HMI/SCADA: ترجمة القيم المدخلة من قبل المشغل إلى مستويات جهد مادية لضبط العملية يدويًا.

إمكانيات التشخيص والتركيب

• مراقبة الحالة: مزودة بمؤشر LED في اللوحة الأمامية للتحقق الفوري من صحة الوحدة والطاقة.
• كتلة طرفية قابلة للإزالة (RTB): تسمح باستبدال الوحدة بسرعة دون فصل الأسلاك الميدانية الفردية.
• معايرة المصنع: يلغي الحاجة إلى تعديلات يدوية دورية للمقاومة المتغيرة في الميدان.
• تخفيف الضوضاء: يُوصى بالتركيب في الهيكل الأقرب إلى قاع الغلاف لإدارة أفضل لدرجة الحرارة المحيطة.

الشروط التجارية واللوجستية

• الضمان: ضمان شامل لمدة 12 شهرًا لاستبدال الأجهزة ذات الدرجة الصناعية.
• شحن سريع: شحن مضمون خلال 24 إلى 48 ساعة من تأكيد الطلب.
• الشحن العالمي: توصيل سريع وموثوق عبر FedEx، UPS، و DHL.
• الحالة: تم فحصها وتعبئتها باحترافية بتنسيق تثبيت هيكل صناعي مفتوح.

دليل الاختيار والشراء

• ميزانية الطاقة: إذا كان مصدر طاقة الرف الخاص بك يقترب من السعة القصوى، استخدم مصدر طاقة خارجي بجهد 24 فولت تيار مستمر عبر مفتاح SW1.
• الوعي بالتأريض: نظرًا لأن هذه وحدة غير معزولة، تأكد من أن الأجهزة الميدانية تشترك في مرجع تأريض متوافق لتجنب الحلقات.
• تنظيم الأسلاك: استخدم سلكًا بحد أقصى #14 AWG واقصر التوصيل على سلكين لكل نقطة لإغلاق الغطاء بشكل صحيح.
• التخطيط الحراري: تجنب وضع الوحدة 1746-NO4V مباشرة بجانب مصادر الطاقة عالية الحرارة أو وحدات التيار المتردد.

الأسئلة الشائعة

• كيف يمكنني التبديل من طاقة اللوحة الخلفية إلى مصدر طاقة خارجي بجهد 24 فولت تيار مستمر؟
• حدد موقع مفتاح SW1 على لوحة دوائر الوحدة وقم بضبطه على "خارجي" قبل التركيب في الهيكل.

• هل تدعم الوحدة 1746-NO4V "التبديل السريع" أو الإزالة أثناء التشغيل؟
• لا. إزالة الوحدة بينما الهيكل مزود بالطاقة يمكن أن يسبب أقواسًا كهربائية، مما يؤدي إلى تلف دائم للدائرة.

• ما هي أهمية دقة 14 بت لعمليتي؟
• تقسم نطاق الجهد إلى 16,384 زيادة، مما يوفر تحكمًا دقيقًا في الصمامات ويقلل من "تقلبات" PID.

• لماذا يجب علي تركيب الوحدة بعيدًا عن مصادر جهد التيار المتردد؟
• الإشارات التناظرية حساسة للتداخل الكهرومغناطيسي؛ الفصل المادي يضمن نقاء ودقة إشارة الإخراج.

• ما هو تنسيق البرمجة الذي تستخدمه الوحدة لإخراج الجهد؟
• تستخدم تنسيقًا ثنائيًا مكملًا للاثنين 16 بت، يمثل نطاقًا رقميًا من -32,768 إلى +32,764.
