1746-NI16I وحدة إدخال تيار بـ 16 قناة من Allen Bradley PLC SLC 500

1746-NI16I | وحدة دخل تماثلي SLC 500 من ألين برادلي

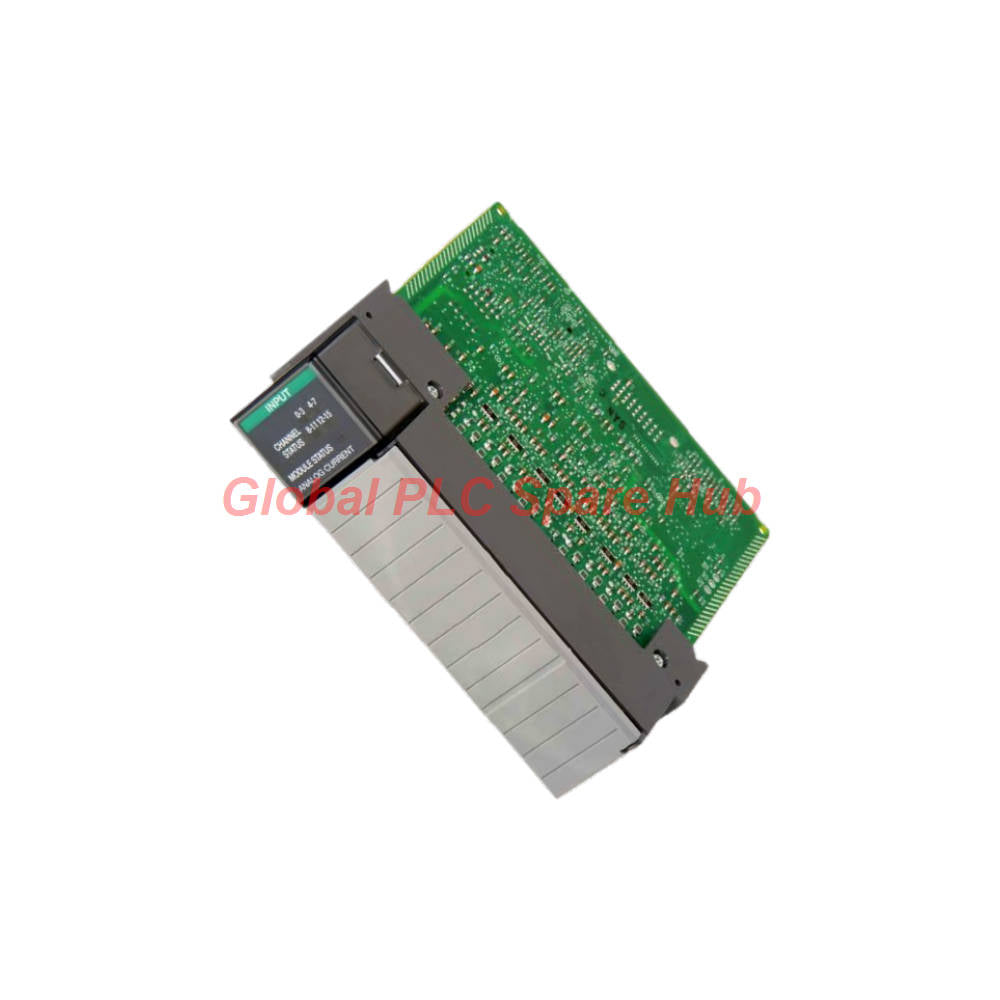

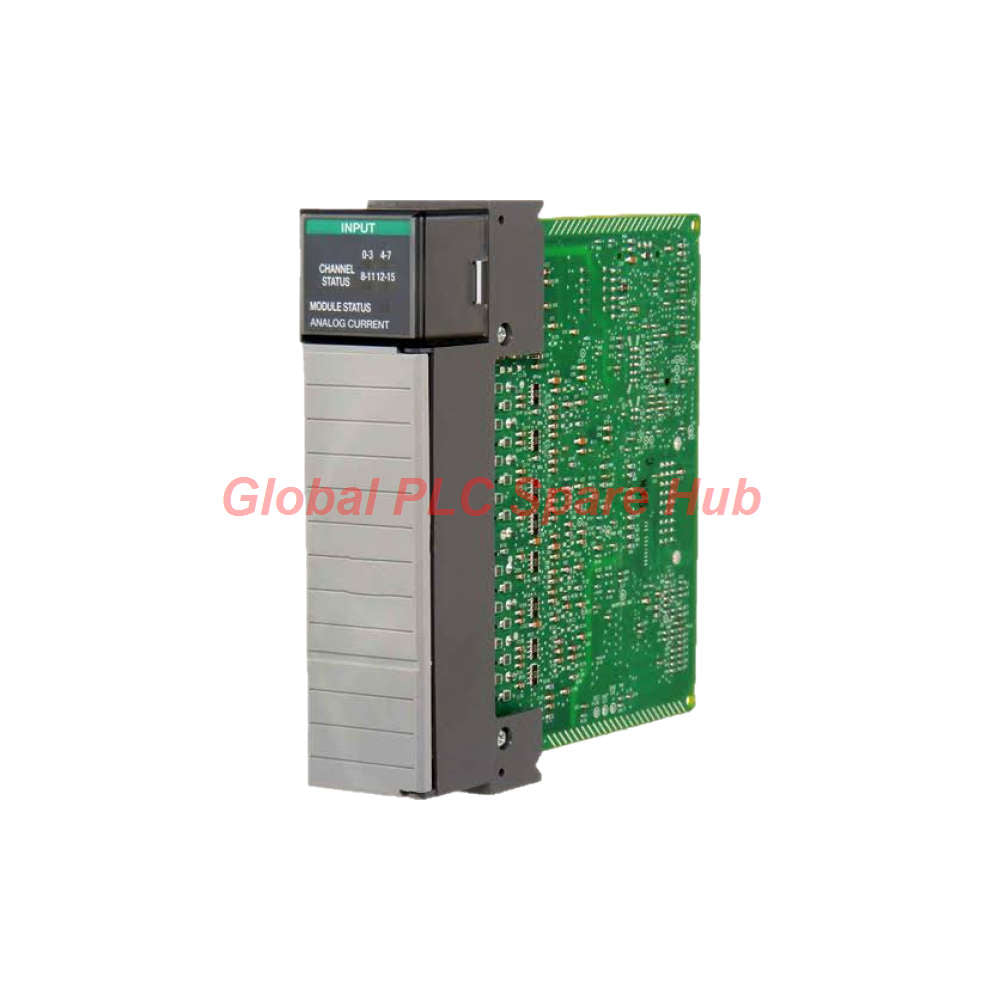

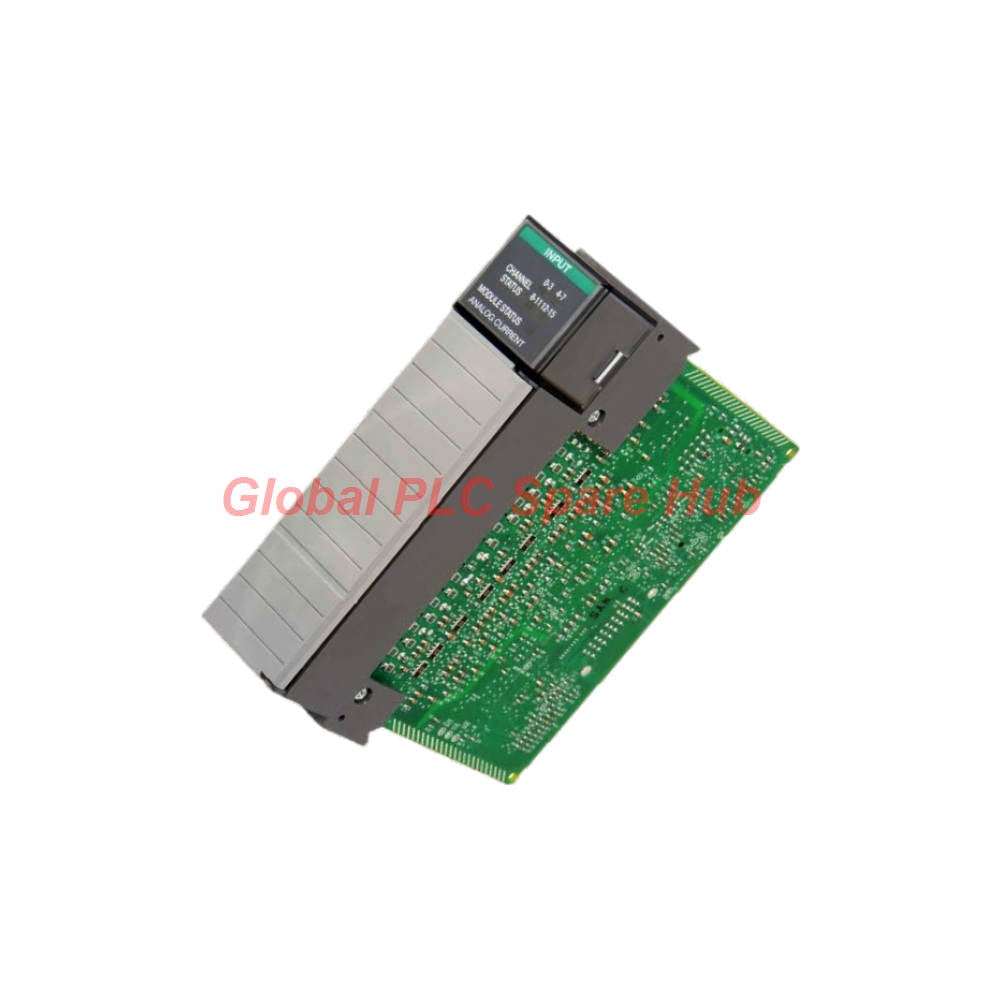

تُعد وحدة ألين برادلي 1746-NI16I وحدة دخل تماثلي للتيار ذات 16 قناة مخصصة لمنصة وحدات التحكم القابلة للبرمجة SLC 500. تقوم هذه الوحدة باستقبال إشارات التيار من الأجهزة الميدانية وتحويلها إلى قيم رقمية لمعالجتها بواسطة وحدة التحكم المنطقي المبرمج (PLC).

تدعم الوحدة أربعة نطاقات للتيار هي: 0–20 مللي أمبير، 4–20 مللي أمبير، ±20 مللي أمبير، و0–1 مللي أمبير. يمكن للمهندسين استخدام هذه المداخل لمراقبة العمليات، وتغذية المعدات الراجعة، والتحكم في الحلقات المغلقة. كما تساعد طريقة التحويل "سيجما-دلتا" والترشيح التمريري المنخفض القابل للبرمجة في إدارة ضوضاء الدخل وتغيرات الإشارة.

صُممت الوحدة لشغل فتحة واحدة في الهيكل (Chassis)، وتوفر 1746-NI16I إمكانات مؤشرات الحالة المجمعة واكتشاف الدوائر المفتوحة. وهي مناسبة لتجهيزات SLC 500 التي تتطلب قياسات تيار متعددة دون الحاجة إلى إضافة وحدات دخل منفصلة لكل إشارة.

01 | جدول المواصفات الهندسية

المعامل	المواصفات
الشركة المصنعة	ألين برادلي (Allen Bradley)
سلسلة المنتج	SLC 500
الطراز	1746-NI16I
نوع الوحدة	وحدة دخل تماثلي للتيار بـ 16 قناة
عرض التثبيت	فتحة واحدة في الهيكل
نطاقات التيار المدعومة	0–20 مللي أمبير، 4–20 مللي أمبير، ±20 مللي أمبير، 0–1 مللي أمبير
الدقة	دقة 16-بت، وفقاً لما ورد في وصف المنتج المرفق
طريقة التحويل	سيجما-دلتا (Sigma-delta)
عرض النطاق الترددي	6–250 هرتز
ترددات المرشح القابلة للبرمجة	6، 10، 20، 40، 60، 80، 100، و250 هرتز
استجابة الخطوة (Step Response)	9–630 مللي ثانية، اعتماداً على إعدادات المرشح
تيار اللوحة الخلفية عند 5 فولت تيار مستمر	125 مللي أمبير
تيار اللوحة الخلفية عند 24 فولت تيار مستمر	75 مللي أمبير
أقصى تبديد حراري	2.43 واط
ممانعة الدخل	249 أوم، وفقاً للمورد؛ يرجى التحقق من دليل الأجهزة المعني
أقصى تيار دخل	±30 مللي أمبير
أقصى جهد دخل	±8 فولت بين المشترك التماثلي وأي طرف دخل
نطاق جهد الوضع المشترك	±10.25 فولت بالنسبة للمشترك التماثلي
العزل	500 فولت تيار متردد لمدة ثانية واحدة
درجة حرارة التشغيل	-25 إلى 60 درجة مئوية (-13 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
الرطوبة النسبية	5%–95%، بدون تكثيف
مؤشرات الحالة	خمسة مؤشرات LED خضراء: أربعة مؤشرات لمجموعات القنوات ومؤشر واحد لحالة الوحدة
موصل التوصيلات الميدانية	موصل D-shell ذو 25 دبوساً (AIFM)
الكابل الموصى به	Belden 8761 أو ما يعادله
أقصى مقاس للسلك	14 AWG، وفقاً للمواصفات المرفقة
أقصى عدد لموصلات الطرف	سلكان كحد أقصى لكل طرف، حسب متطلبات الطرف
موقع الهيكل	أي فتحة دخل/خرج مدعومة باستثناء الفتحة 0
GTIN / UPC	10611320228196
الوزن المسجل	حوالي 0.45 كجم (1.00 رطل)

ملاحظة هندسية: يجب التأكد من قيم الدقة، وممانعة الدخل، والعزل، وحدود التوصيلات بالرجوع إلى الدليل الرسمي الخاص بإصدار الوحدة المستخدم. لا تقم بتفسير جهد العزل على أنه تصنيف لجهد التشغيل المستمر.

02 | معالجة الإشارات والبيانات

تقوم الوحدة بتحويل إشارات التيار الميدانية إلى بيانات رقمية لمعالج SLC 500. تدعم نطاقات الدخل القابلة للتهيئة واجهات أجهزة الإرسال والقياس الشائعة.

• أجهزة إرسال 4–20 مللي أمبير: مناسبة للعديد من أجهزة إرسال الضغط، والتدفق، والمستوى، ودرجة الحرارة ذات مخارج التيار.
• أجهزة 0–20 مللي أمبير: تدعم أجهزة العمليات المتوافقة التي تستخدم نطاق تيار يبدأ من الصفر.
• إشارات ±20 مللي أمبير: تدعم قياس التيار ثنائي القطب عندما يسمح الجهاز المتصل وتهيئة القناة بذلك.
• إشارات 0–1 مللي أمبير: تدعم أجهزة التيار المنخفض المتوافقة.
• الترشيح الرقمي: اختر ترددات المرشح وفقاً لديناميكيات العملية وظروف الضوضاء.
• تنسيق البيانات: تشمل التنسيقات المتاحة وحدات هندسية، وقيم PID متدرجة، وعدادات تناسبية، ونطاق عد تناسبي محدد من قبل المستخدم للتهيئة المدعومة.

اختر إعدادات المرشح بعناية؛ حيث يمكن لترددات المرشح المنخفضة أن تقلل من ضوضاء الإشارة، لكنها تزيد أيضاً من وقت الاستجابة. في المقابل، يمكن للإعدادات الأسرع تحسين الاستجابة لقيم العملية المتغيرة، لكنها قد تسمح بمرور المزيد من الضوضاء.

03 | مجالات استخدام 1746-NI16I

المعدة أو العملية	القياس النموذجي	غرض التحكم
منصات العمليات (Process skids)	تيارات أجهزة إرسال الضغط والتدفق والمستوى	مراقبة العمليات والتعشيقات
أنظمة المياه ومياه الصرف	التدفق، الضغط، ومخرجات أجهزة التحليل المتوافقة	تسلسل المضخات وتنظيم العملية
أنظمة النقل	إشارات خلية التحميل أو مستشعر مخرج التيار	مراقبة تدفق المواد
معدات التدفئة والتهوية وتكييف الهواء (HVAC)	أجهزة إرسال الحرارة والضغط والتدفق المتوافقة	التحكم في المعدات ومراقبة الطاقة
آلات التعبئة والتغليف	إشارات التيار المتعلقة بالضغط والموقع	التحكم في التسلسل وتغذية العملية الراجعة
أنظمة الخلط الصناعية	تغذية راجعة للتدفق والضغط والمستوى	تناسق الدفعات والتحكم في الجرعات
لوحات تحكم SLC 500 القديمة	إشارات تيار ميدانية متعددة	الصيانة وتوسيع النظام

تتطلب هذه التطبيقات أجهزة إرسال متوافقة، وتهيئة صحيحة للقنوات، ومنطق PLC مناسب. لا تقوم الوحدة بتنفيذ تحكم PID بشكل مستقل أو توفير وظائف معتمدة للسلامة.

04 | خطوات التثبيت والتشغيل

1. التأكد من الهيكل: تحقق من نوع هيكل SLC 500 وفتحة الإدخال/الإخراج المتاحة. لا تقم بتثبيت هذه الوحدة في الفتحة 0.
2. التحقق من سعة الطاقة: تأكد من توفر 125 مللي أمبير عند 5 فولت تيار مستمر و75 مللي أمبير عند 24 فولت تيار مستمر في ميزانية طاقة اللوحة الخلفية.
3. عزل المعدات: اتبع إجراءات العزل الكهربائي للموقع قبل بدء أعمال التثبيت أو التوصيل.
4. التحقق من تخطيط الأطراف: استخدم مخطط التوصيل الصحيح الخاص بإصدار الوحدة والموصل الميداني المحدد.
5. اختيار نطاق الدخل: طابق كل قناة مع نطاق خرج جهاز الإرسال وتحجيم القياس المطلوب.
6. توجيه كابلات الإشارة: استخدم كابل Belden 8761 أو ما يعادله. افصل التوصيلات التماثلية عن موصلات الطاقة ذات الضوضاء العالية.
7. تهيئة الترشيح: اختر تردد مرشح يوازن بين رفض الضوضاء ووقت استجابة العملية.
8. تحجيم قيم الـ PLC: تحقق من تنسيق البيانات المحدد وتحويل الوحدات الهندسية في برنامج التطبيق.
9. اختبار كل قناة: طبّق إشارات دخل معروفة وقارن قراءات الـ PLC بمصدر معايرة أو جهاز قياس مرجعي.
10. تسجيل البيانات الأساسية: وثّق تعيينات القنوات، إعدادات المرشح، نطاقات الدخل، ونتائج التشغيل.

عند إزالة كتلة الأطراف، حدد موقعها ونوع الوحدة باستخدام الملصق المجاور. اتبع إجراءات الشركة المصنعة قبل إزالة أو استبدال أي مجموعة أطراف.

05 | منطق التشخيص لفرق الصيانة

العرض المرصود	السبب المحتمل	الفحص الموصى به
قناة واحدة تقرأ صفراً	حلقة مفتوحة، توصيل غير صحيح، أو تهيئة خاطئة للقناة	قس تيار الحلقة وتحقق من نطاق القناة.
عدة قنوات تقرأ بشكل غير صحيح	مشكلة في التوصيلات المشتركة، الإمداد، أو التهيئة	افحص التوصيلات المشتركة وقارن إعدادات القنوات.
تقلب القراءات	ضوضاء كهربائية، مشاكل التأريض، أو إعداد مرشح غير مناسب	افحص توجيه الكابلات، التدريع، التأريض، واختيار المرشح.
استجابة بطيئة للعملية	تردد مرشح منخفض أو استجابة بطيئة لجهاز الإرسال	راجع إعداد المرشح ووقت استجابة الجهاز.
قيمة الـ PLC لا تطابق الجهاز الميداني	تحجيم غير صحيح، نطاق تيار، أو تنسيق بيانات	تحقق من قيمة الدخل الخام وتحويل الوحدات الهندسية.
مؤشر حالة الوحدة غير طبيعي	مشكلة في الوحدة أو الهيكل أو التهيئة	تحقق من حالة الوحدة، تشخيصات المعالج، والدليل ذي الصلة.

اكتشاف الدوائر المفتوحة: تشير المعلومات المقدمة إلى توفر إمكانية اكتشاف الدوائر المفتوحة. يرجى التحقق من تهيئة القناة المعنية والسلوك التشخيصي قبل الاعتماد عليها في إنذارات الصيانة.

طريقة تشخيص عملية: قارن بين تيار الحقل، وبيانات دخل الوحدة، والقيمة النهائية المحولة في الـ PLC. هذا الإجراء يعزل أعطال الأجهزة عن مشاكل التوصيل وأخطاء تحجيم البرامج.

06 | مراجعة مركز قطع غيار الـ PLC العالمي

تُعد وحدة ألين برادلي 1746-NI16I خياراً عملياً لأنظمة SLC 500 التي تحتاج إلى مداخل تيار متعددة في فتحة واحدة. وتأتي قيمتها الهندسية الأساسية من كثافة القنوات، ونطاقات التيار القابلة للتهيئة، والترشيح الرقمي القابل للتعديل.

سيناريو ميداني: استبدال جهاز إرسال الضغط

لنفرض وجود منصة عمليات مزودة بجهاز إرسال ضغط 4–20 مللي أمبير. بعد استبدال الجهاز، لاحظ المشغل قيمة ضغط تختلف عن مقياس الضغط المحلي. يجب على مهندس الصيانة التحقق من التيار المباشر لجهاز الإرسال، ونطاق الدخل المهيأ، وحسابات تحجيم الـ PLC. إذا كان التيار المقاس صحيحاً ولكن القيمة المعروضة خاطئة، فيجب مراجعة منطق التحجيم قبل استبدال الوحدة.

سيناريو ميداني: تغذية راجعة للتدفق مشوبة بالضوضاء

تتقلب قراءة التدفق عند بدء تشغيل محرك قريب. يجب على المهندس فحص توجيه الكابلات التماثلية، والتدريع، والتأريض، وتوصيلات المشترك للإشارة. يمكن للمهندس بعد ذلك تقييم إعداد المرشح مقابل وقت الاستجابة المطلوب للعملية. إن زيادة الترشيح دون التحقيق في مصدر الضوضاء قد يخفي العرض بدلاً من معالجة السبب.

توصية الاختيار: قبل الطلب، تأكد من رقم القطعة الدقيق، وتوافق الهيكل، ونطاقات القنوات المطلوبة، وطاقة اللوحة الخلفية المتاحة. كما يرجى التحقق من مجموعة الأطراف ومتطلبات التوصيل الميداني لإصدار الأجهزة المثبت.

توضح هذه السيناريوهات أساليب استكشاف الأخطاء وإصلاحها القياسية، وهي أمثلة هندسية وليست ادعاءات بتجهيزات عملاء تم التحقق منها.

07 | خمسة أسئلة شائعة للمحترفين

س1: كيف يمكنني التحقق من دقة قياس التيار للوحدة أثناء التشغيل؟

استخدم مصدر تيار معاير لتطبيق قيم متعددة ضمن النطاق المختار، وقارن قراءات الوحدة الخام بالقيم المتوقعة قبل التحقق من تحجيم الوحدات الهندسية للـ PLC. راجع الدليل المعني للحصول على تفاوتات الدقة ومتطلبات المعايرة.

س2: كيف يجب علي اختيار تردد مرشح رقمي لإشارة الضغط أو التدفق؟

ابدأ بمتطلبات استجابة العملية ومستوى الضوضاء الكهربائية. يمكن لتردد قطع منخفض تنعيم القراءات غير المستقرة ولكنه قد يؤخر استجابة التحكم. اختبر الإعداد المختار تحت ظروف التشغيل العادية قبل إنهاء التهيئة.

س3: ما هي المعلومات التي يجب أن أجمعها قبل استبدال وحدة في مصنع قيد التشغيل؟

سجل رقم الطراز الكامل، طراز الهيكل، موقع الفتحة، توصيلات الأطراف، نطاقات الدخل، تنسيق البيانات، وإعدادات المرشح. احفظ تهيئة الـ PLC الحالية ووثّق قراءات القنوات. هذه السجلات تقلل من أخطاء التشغيل بعد الاستبدال.

س4: هل يمكن لهذه الوحدة الاتصال مباشرة بمستشعر مخرج جهد؟

نطاقات الدخل المدرجة تعتمد على التيار، وقد يتطلب مستشعر مخرج الجهد مكيف إشارة أو جهاز إرسال مناسباً. تأكد من الواجهة الكهربائية وجهد الدخل المسموح به قبل توصيل أي جهاز ميداني.

س5: كيف أحدد ما إذا كنت بحاجة إلى 1746-NI16I أم وحدة تماثلية أخرى من SLC 500؟

احسب القنوات المطلوبة وحدد نوع كل إشارة، ثم قارن نطاقات التيار، دعم الجهد، الدقة، العزل، وقت الاستجابة، ومتطلبات طاقة الهيكل. قدّم رقم الوحدة الحالية ومواصفات الأجهزة عند طلب توصية بالاستبدال.

08 | دعم الطلب، الشحن، والضمان

• المنتج: وحدة دخل تماثلي 1746-NI16I من ألين برادلي لنظام SLC 500.
• التغليف: تغليف وقائي للنقل. تأكد من الملحقات المرفقة بدقة عند طلب عرض سعر.
• الضمان: ضمان لمدة 12 شهراً، خاضع لشروط البيع المؤكدة.
• خيارات الشحن: FedEx، وUPS، وDHL.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، رهن بالتوفر ومعالجة الطلب.
• دعم عروض الأسعار: اطلب السعر الحالي، التوفر، زمن التنفيذ، وتفاصيل الحزمة.

اطلب عرض سعر للوحدة 1746-NI16I اليوم. أدرج الكمية المطلوبة، ووجهة التسليم، وطراز هيكل SLC 500 الحالي لديك. يمكن لمركز قطع غيار الـ PLC العالمي المساعدة في مراجعة تفاصيل الطلب ومتطلبات التوافق.
