هيكل PLC طراز 1746-A7 من ألين برادلي لأنظمة SLC 500 بسبع فتحات

1746-A7 | هيكل تثبيت بـ 7 فتحات من Allen Bradley SLC 500

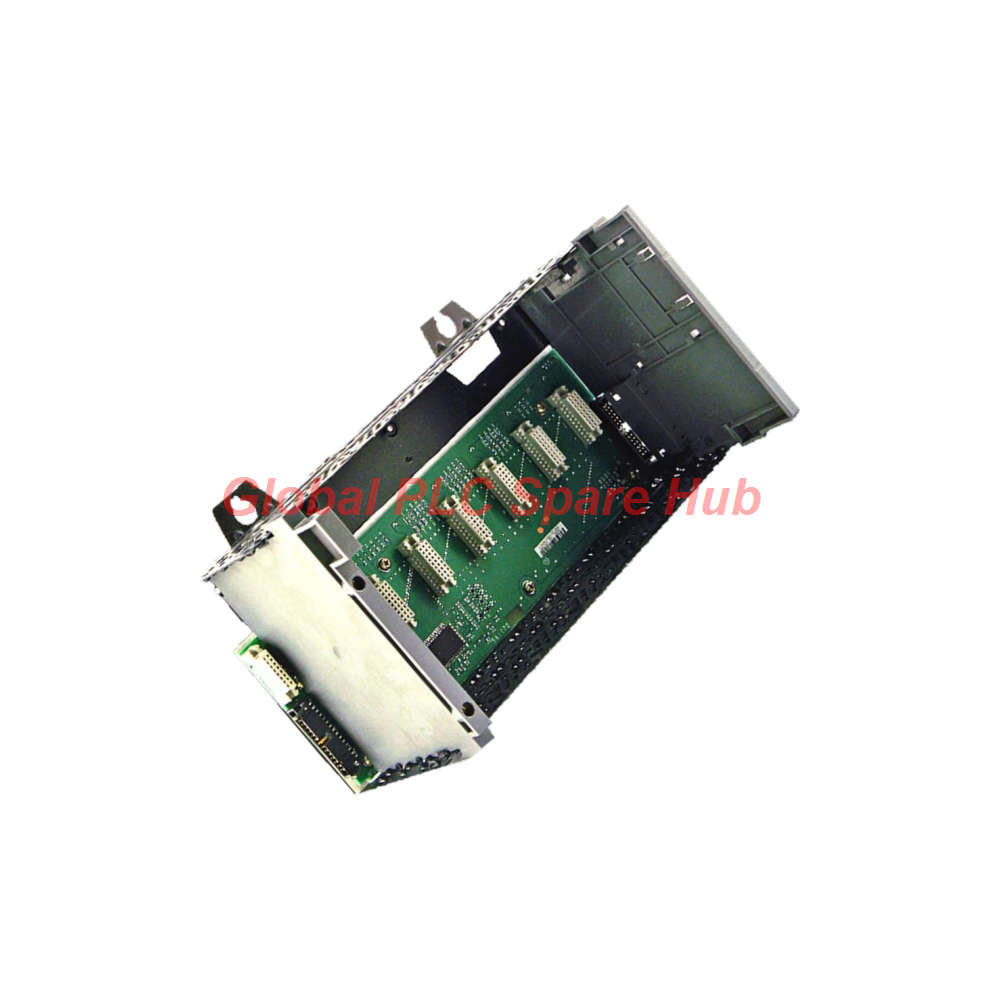

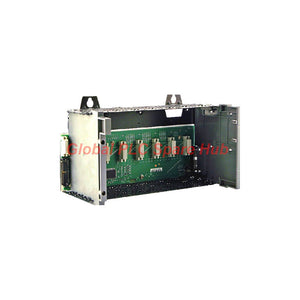

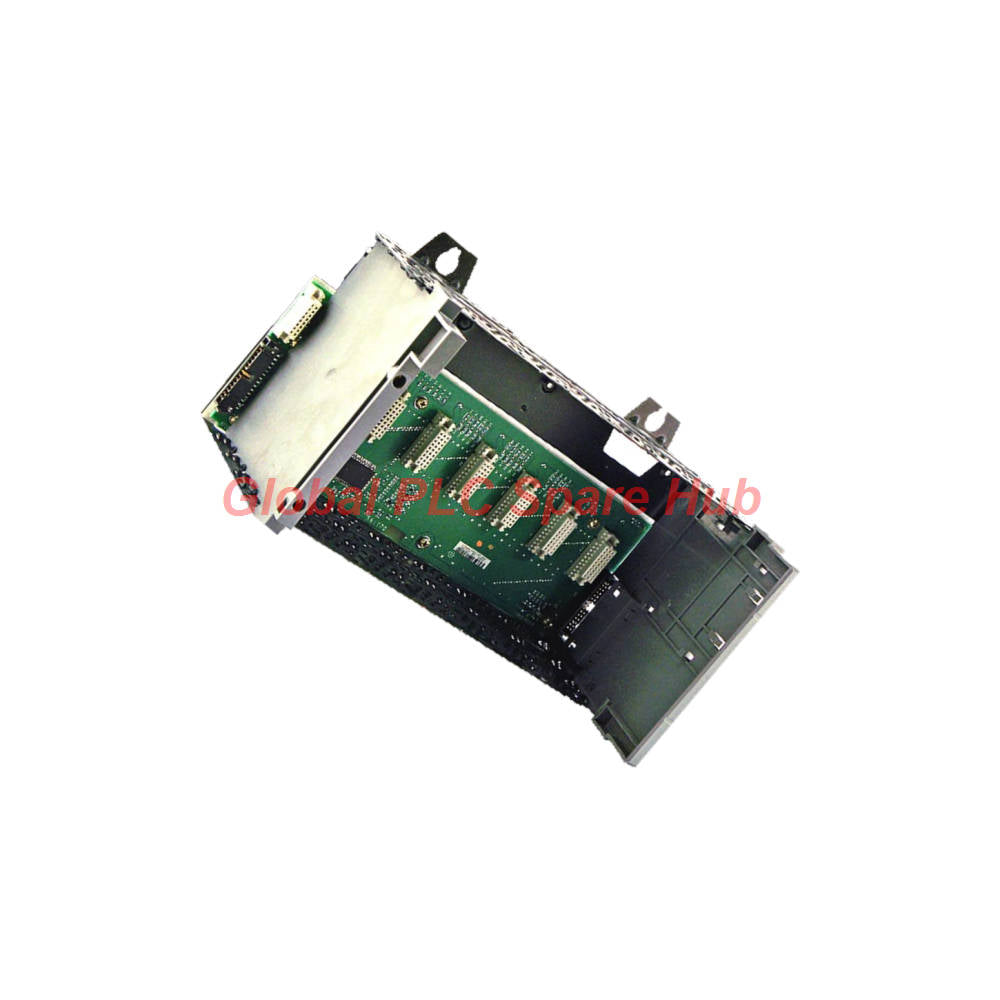

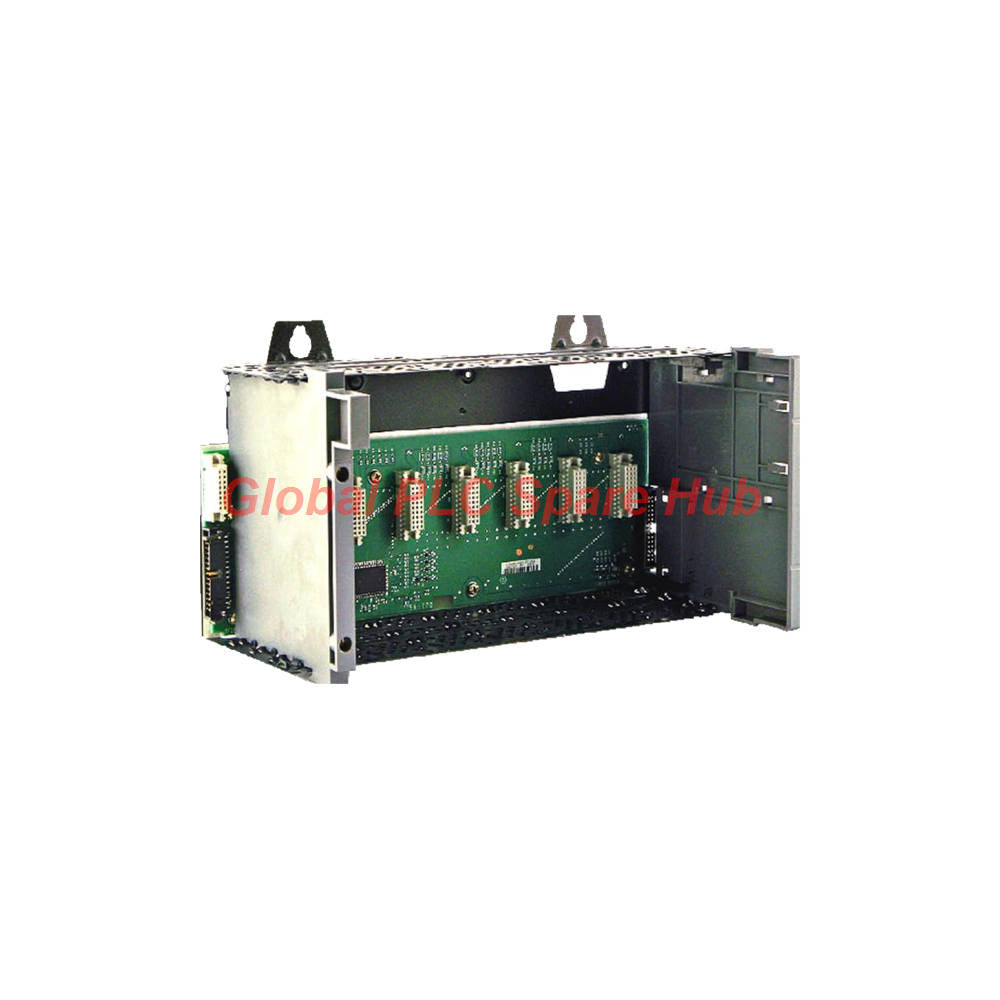

يعد Allen Bradley 1746-A7 هيكل تثبيت بسبع فتحات لمنصة وحدة التحكم المنطقية القابلة للبرمجة SLC 500. ويوفر البنية الميكانيكية وتوصيلات اللوحة الخلفية المطلوبة للمعالج المتوافق ووحدات الإدخال/الإخراج ووحدات الاتصال.

يدعم هذا الهيكل ترتيب أرفف موزعة مع توصيلات تصل إلى هيكلين إضافيين. ويستخدم تصميمه القابل للتثبيت على اللوحة أربع علامات تبويب للتركيب لضمان التثبيت الآمن داخل خزائن التحكم الصناعية.

يدعم 1746-A7 تصنيفات تيار اللوحة الخلفية التي تصل إلى 10 أمبير عند 5.1 فولت تيار مستمر و2.88 أمبير عند 24 فولت تيار مستمر. تساعد هذه التصنيفات المهندسين في تقييم متطلبات طاقة الهيكل عند التخطيط لنظام SLC 500. يجب أن يظل التحميل الفعلي ضمن حدود مصدر الطاقة المختار والأجهزة المثبتة.

01 | هوية الأجهزة والمواصفات

المعلمة	المواصفات
الشركة المصنعة	Allen Bradley
سلسلة المنتج	SLC 500
الطراز	1746-A7
نوع المنتج	هيكل تثبيت PLC
عدد الفتحات	7
طريقة التثبيت	التثبيت على اللوحة
علامات تبويب التثبيت	4
الحد الأقصى لتيار اللوحة الخلفية عند 5.1 فولت تيار مستمر	10 أمبير
الحد الأقصى لتيار اللوحة الخلفية عند 24 فولت تيار مستمر	2.88 أمبير
توسعة الهيكل	يدعم التوصيلات بما يصل إلى هيكلين إضافيين
كابلات الربط البيني	يتم دعم كابلات ربط الهيكل البينية الاختيارية
أجهزة التثبيت	براغي فيليبس مع غسالات نجمية أو براغي SEM
درجة حرارة التشغيل	0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
الرطوبة النسبية	5%–95%، بدون تكثيف
UPC	662468415361
الوزن المدرج	حوالي 1.36 كجم (3.00 رطل)

توضيح هندسي: تصف قيم التيار المدرجة الحد الأقصى لتصنيفات اللوحة الخلفية. وهي لا تمثل استهلاك التيار الفعلي لهيكل فارغ. تحقق من سعة مصدر الطاقة وأحمال الوحدات المجمعة قبل التشغيل.

02 | هندسة الهيكل: سبع فتحات، رف واحد متكامل

ينظم 1746-A7 أجهزة SLC 500 المتوافقة داخل مجموعة واحدة مثبتة على اللوحة. يمكن للمهندسين تخصيص فتحاته وفقاً لمتطلبات المعالج والإدخال/الإخراج والاتصال الخاصة بالنظام.

• تخصيص الفتحات: يوفر سبعة أماكن للوحدات لمكونات SLC 500 المدعومة.
• توزيع اللوحة الخلفية: يوفر توصيلات كهربائية بين الوحدات المثبتة ونظام طاقة الهيكل.
• توسعة النظام: يدعم الاتصال بما يصل إلى هيكلين إضافيين باستخدام ترتيبات التوسعة المتوافقة.
• التثبيت على اللوحة: أربع علامات تبويب للتثبيت تؤمن الهيكل بلوحة الحاوية المناسبة.
• الوصول للخدمة: يساعد تخطيط الرف المنظم الفنيين على تحديد مواقع الوحدات أثناء الصيانة.

خطط لتعيينات الفتحات قبل التثبيت. قم بتأكيد موضع المعالج، ومواقع الإدخال/الإخراج المدعومة، ومتطلبات التوسعة، وتوافق مصدر الطاقة باستخدام وثائق أجهزة SLC 500 المعمول بها.

03 | المعدات المتوافقة والتطبيقات الصناعية

النظام أو المعدات	الدور النموذجي	الاعتبار الهندسي
لوحات تحكم SLC 500 PLC	تضم وحدات تحكم متوافقة وأجهزة إدخال/إخراج	تحقق من توافق الهيكل والمعالج.
أنظمة الإدخال والإخراج الرقمي	تنظم وحدات إشارات المجال	تحقق من الجهد وعدد القنوات ومتطلبات الحمل.
أنظمة القياس التناظري	تستوعب وحدات إدخال وإخراج تناظرية متوافقة	احسب إجمالي تيار اللوحة الخلفية.
أنظمة الاتصالات الصناعية	توفر مساحة رف لوحدات الاتصال المدعومة	تأكد من دعم الوحدة وتعيين الفتحة.
أدوات التحكم في الناقلات ومناولة المواد	تدعم التسلسل القائم على PLC وتداخلات المعدات	راجع احتياجات التوسعة والوصول إلى أسلاك المجال.
زلاجات المضخات والمعالجة	تضم وحدات التحكم ووحدات إدخال/إخراج العمليات	تحقق من درجة حرارة الحاوية وسعة الطاقة.
آلات التعبئة والتغليف والتجميع	توفر هيكلاً منظماً للتحكم في الآلة	تأكد من الفتحات المتاحة لتكوين الأجهزة الكامل.

يوفر الهيكل بنية التثبيت واللوحة الخلفية. وتقوم وحدة التحكم المثبتة ووحدات الإدخال/الإخراج بتنفيذ التحكم الخاص بالتطبيق ومعالجة الإشارات.

04 | مخطط التثبيت

1. افحص اللوحة: اختر سطح تثبيت صلباً داخل حاوية كهربائية مناسبة.
2. تأكد من الخلوص: اتبع متطلبات التباعد والتهوية الخاصة بالشركة المصنعة.
3. حدد نقاط التثبيت: قم بمحاذاة علامات تبويب الهيكل الأربع مع تخطيط اللوحة المعتمد.
4. اختر أدوات التثبيت: استخدم براغي فيليبس مع غسالات نجمية أو براغي SEM كما هو محدد.
5. قم بتأمين الهيكل: شد أدوات التثبيت وفقاً لتعليمات التثبيت المعمول بها.
6. خطط لمواقع الوحدات: تأكد من ترتيب المعالج المقصود، ووحدات الإدخال/الإخراج، ووحدة الاتصال.
7. تحقق من ميزانية الطاقة: أضف متطلبات تيار اللوحة الخلفية لكل وحدة مثبتة.
8. قم بتثبيت توصيلات التوسعة: استخدم كابلات ربط متوافقة عندما يتطلب التصميم هياكل إضافية.
9. افحص التجميع: تحقق من الاستقرار الميكانيكي، وتثبيت الوحدة، وتعشيق الموصل.
10. قم بتشغيل الرف: طبق الطاقة وفقاً لإجراءات النظام وراجع تشخيصات وحدة التحكم.

افصل الطاقة قبل تركيب أو إزالة أجهزة الهيكل. اتبع إجراءات الإغلاق والسلامة الكهربائية المعمول بها. لا تتجاوز تصنيفات الهيكل أو مصدر الطاقة.

05 | ميزانية الطاقة وتخطيط التوسعة

يعتمد تشغيل SLC 500 الموثوق به على أكثر من مجرد عدد الفتحات المتاحة. يجب على المهندسين أيضاً التحقق من تحميل اللوحة الخلفية وتكوين التوسعة.

• 5.1 فولت تيار مستمر: حافظ على إجمالي طلب الوحدة ضمن الحد الأقصى المحدد بـ 10 أمبير.
• 24 فولت تيار مستمر: حافظ على إجمالي طلب الوحدة ضمن الحد الأقصى المحدد بـ 2.88 أمبير.
• سعة الفتحة: احجز أماكن كافية للمعالج، والإدخال/الإخراج المطلوب، وأجهزة الاتصال المدعومة.
• سعة التوسعة: تحقق من عدد الهياكل الإضافية، ونوع كابل الربط البيني، وتكوين النظام.
• النمو المستقبلي: احجز سعة مناسبة لنقاط الإشارة المخطط لها وواجهات الاتصال.

مثال: تتطلب لوحة تحكم الآلة معالجاً، والعديد من وحدات الإدخال/الإخراج الرقمية، ووحدات قياس تناظرية. يجب على المهندس تعيين كل وحدة لفتحة مدعومة وجمع متطلبات الطاقة الخاصة بها. إذا كانت سبع فتحات لا يمكنها استيعاب الأجهزة المخطط لها، فقم بتقييم ترتيب توسعة معتمد قبل الطلب.

06 | استراتيجية التشخيص والصيانة

يعتبر 1746-A7 هيكل تثبيت وليس وحدة تحكم تشخيصية مستقلة. يجب أن يركز استكشاف الأخطاء وإصلاحها على التثبيت المادي، وتوصيلات اللوحة الخلفية، وتوزيع الطاقة، وحالة الوحدات المثبتة.

الحالة الملحوظة	السبب المحتمل	الفحص الموصى به
فشل وحدة التحكم في البدء بشكل صحيح	مشكلة في مصدر الطاقة، أو سوء تثبيت الوحدة، أو مشكلة في توصيل اللوحة الخلفية	تحقق من حالة الإمداد، وتوصيلات الهيكل، وتشخيصات المعالج.
وحدات متعددة تبلغ عن أخطاء	حمل زائد على طاقة اللوحة الخلفية أو مشكلة اتصال مشتركة	راجع حسابات التيار وافحص تجميع الرف.
اتصال متقطع للوحدة	تثبيت غير محكم، أو مشاكل في الموصل، أو خطأ في توصيل التوسعة	افحص تعشيق الوحدة وكابلات الربط المعتمدة.
إعادة تعيين النظام بشكل غير متوقع	عدم استقرار الطاقة أو مشكلة تتعلق بالتثبيت	تحقق من تحميل مصدر الطاقة ومعلومات خطأ وحدة التحكم المسجلة.
تحرك الهيكل أو عدم محاذاته	تثبيت غير كافٍ أو سطح لوحة غير مناسب	افحص علامات تبويب التثبيت، وأدوات التثبيت، وصلابة اللوحة.
درجة حرارة الحاوية المفرطة	تهوية غير كافية أو حمل حراري عالٍ للمعدات	قس درجة حرارة الخزانة وراجع خلوص التثبيت.

توصية الصيانة: سجل تخطيط الرف، وأرقام كتالوج الوحدة، وتعيينات الفتحات، وميزانية الطاقة. تعمل هذه السجلات على تبسيط عزل الأعطال وتقليل الأخطاء أثناء استبدال الوحدة.

07 | رؤية مركز قطع غيار PLC العالمية

بالنسبة لمشاريع صيانة SLC 500، يجب أن يبدأ اختيار الهيكل بتكوين الأجهزة المثبتة. قد يناسب الهيكل ذو السبع فتحات اللوحة الموجودة، ولكن يجب أن تتطابق سعة الفتحة وتحميل اللوحة الخلفية مع التطبيق.

سيناريو ميداني: استبدال هيكل في خط إنتاج

يحتاج فريق الصيانة إلى استبدال هيكل بعد تحديد مشكلة تثبيت مادية. قبل الطلب، يسجل المهندس رقم الهيكل الحالي، وموقع المعالج، وتخطيط الإدخال/الإخراج، وتوصيلات التوسعة. ثم يتحقق المهندس من ميزانية طاقة الوحدة وأبعاد التثبيت مقابل متطلبات الاستبدال.

تساعد هذه العملية في منع الأخطاء الشائعة. قد لا يكون الهيكل الذي يحتوي على فتحات كافية مناسباً إذا كانت ترتيبات التوسعة أو متطلبات توزيع الطاقة مختلفة.

سيناريو ميداني: التخطيط لإدخال/إخراج إضافي

تتطلب الآلة مدخلات مستشعر إضافية ونقاط إخراج بعد ترقية الإنتاج. يتحقق المهندس أولاً من الفتحات غير المستخدمة وإجمالي الطلب الحالي للوحدات المخطط لها. إذا كان الرف يفتقر إلى سعة كافية، فسيقوم المهندس بتقييم تكوين توسعة مدعوم بدلاً من إجبار وحدات إضافية على التخطيط الحالي.

توضح هذه الأمثلة أساليب اتخاذ القرار الهندسي. وهي لا تمثل تركيبات عملاء تم التحقق منها بشكل مستقل.

08 | خمسة أسئلة فنية شائعة

س1: كيف يمكنني تحديد ما إذا كان الهيكل الحالي لديه سعة كافية لترقية نظام التحكم؟

قم بإعداد قائمة تخصيص فتحات للمعالج ووحدات الإدخال/الإخراج ووحدات الاتصال. احسب طلب التيار عند كل جهد لوحة خلفية مدعوم. تحقق من حدود التوسعة قبل إنهاء قائمة الأجهزة.

س2: ما هي المعلومات التي يجب أن أسجلها قبل إزالة الهيكل المثبت؟

وثق ترتيب الوحدة، وأرقام الفتحات، ومراجع الأسلاك، وطراز مصدر الطاقة، وترتيب كابل التوسعة. التقط صوراً واضحة عندما تسمح إجراءات الموقع بذلك. تساعد هذه السجلات في استعادة تخطيط الأجهزة الأصلي بدقة.

س3: هل يمكن للهيكل حل أخطاء الاتصال بين PLC وأجهزة المجال؟

يوفر الهيكل توصيلات اللوحة الخلفية، لكنه لا يدير اتصالات أجهزة المجال بشكل مستقل. افحص المعالج ذي الصلة، ووحدة الاتصال، وأسلاك الشبكة، والتكوين. ابحث في الهيكل عندما تشير الأدلة إلى مشكلة في اللوحة الخلفية أو الاتصال المادي.

س4: ما هي التفاصيل التي يجب أن أقدمها عند طلب عرض أسعار للاستبدال؟

قدم رقم الكتالوج الكامل، وطراز المعالج المثبت، وعدد فتحات الهيكل، والكمية المطلوبة، ووجهة التسليم. قم بتضمين صور لوحة الاسم والتثبيت عند توفرها. اذكر أيضاً ما إذا كان المشروع يتطلب كابلات توسعة أو ملحقات أخرى.

س5: كيف يجب أن أختار بين هيكل بسبع فتحات وترتيب رف أكبر؟

احسب الوحدات المطلوبة وحدد احتياجات توسعة النظام. ثم تحقق من تيار اللوحة الخلفية، وتوافق المعالج، ومساحة اللوحة المتاحة، وتوصيلات الهيكل المدعومة. اختر التكوين الذي يلبي المتطلبات الحالية ويسمح بالصيانة العملية أو النمو المخطط له.

09 | توريد المنتج والشحن والضمان

• المنتج: هيكل تثبيت بسبع فتحات Allen Bradley 1746-A7 SLC 500.
• التغليف: تغليف واقي للنقل. تأكد من الملحقات المضمنة مع فريق المبيعات.
• الضمان: ضمان لمدة 12 شهراً، خاضع لشروط البيع المتفق عليها.
• شركات الشحن: فيديكس، يو بي إس، ودي إتش إل.
• هدف الإرسال: عادةً من 24 إلى 48 ساعة بعد تأكيد الطلب، خاضع لتوفر المخزون والمعالجة.
• المساعدة في الطلب: اطلب عرض أسعار للحصول على الأسعار الحالية، والتوافر، ومدة التنفيذ، وخيارات الشحن.

اطلب عرض سعر لـ 1746-A7 اليوم. قم بتضمين تفاصيل نظام SLC 500 الخاص بك، والكمية المطلوبة، ووجهة التسليم. يمكن لمركز قطع غيار PLC العالمية المساعدة في مراجعة اختيار الهيكل ومتطلبات الطلب قبل الشحن.
