1746-A10 هيكل تثبيت نمطي SLC 500 من ألين-برادلي

1746-A10 | هيكل معياري (Chassis) من Allen-Bradley SLC 500

بنية ذات 10 فتحات | تصميم رف قابل للتوسيع | دمج مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) الصناعية

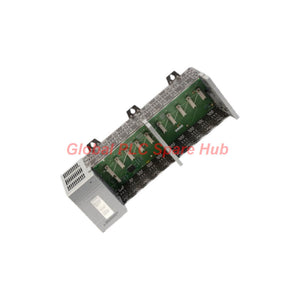

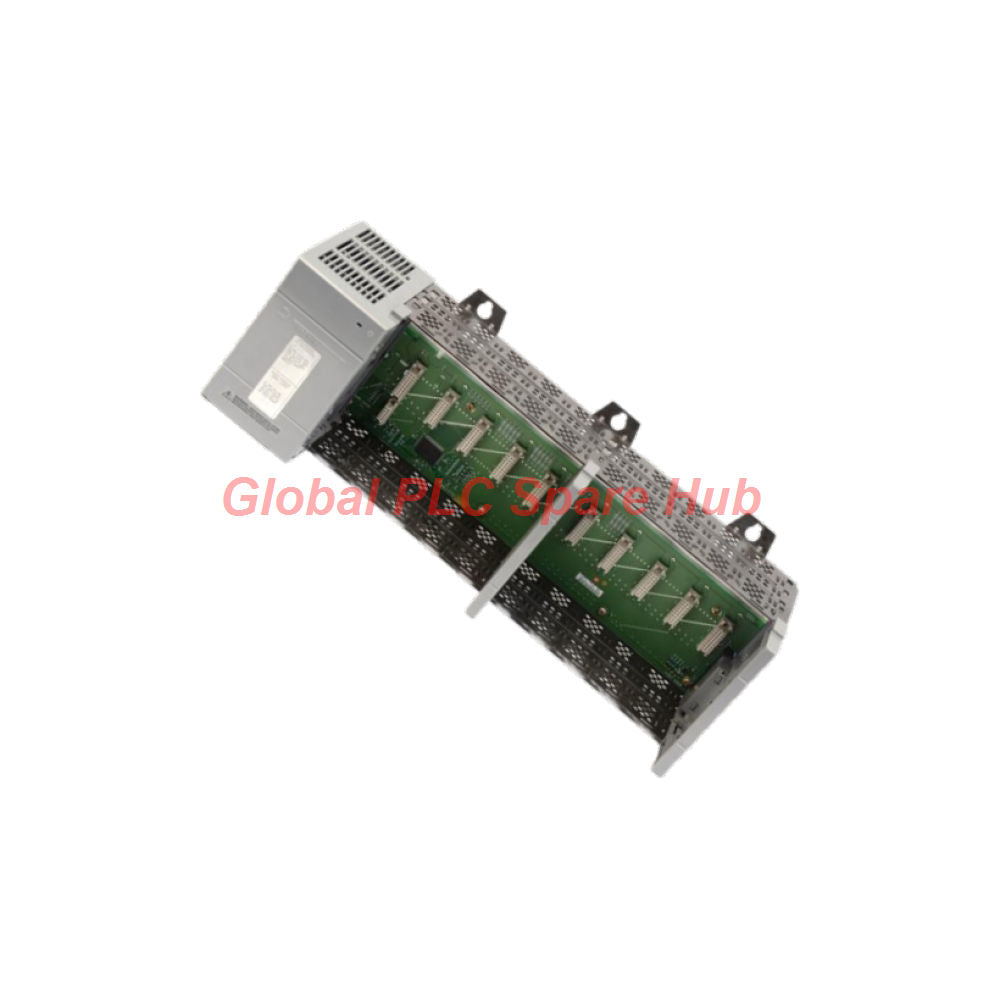

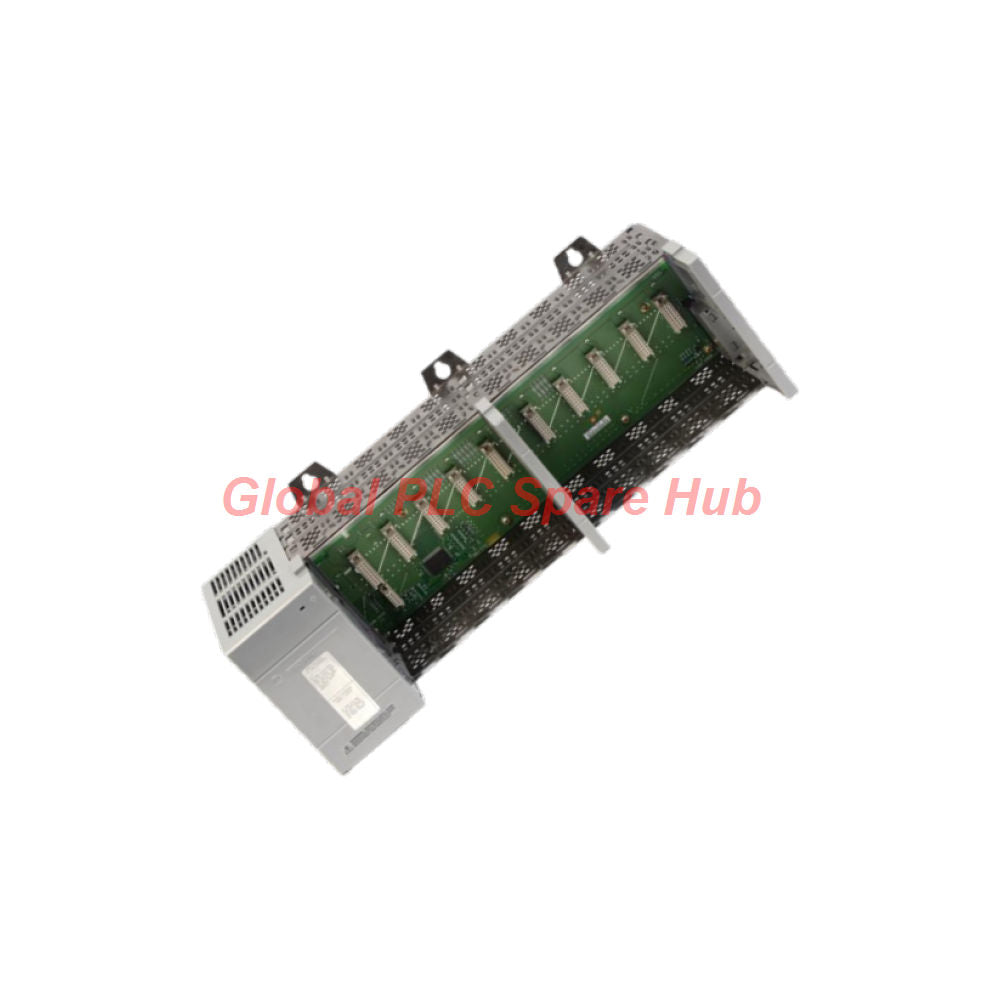

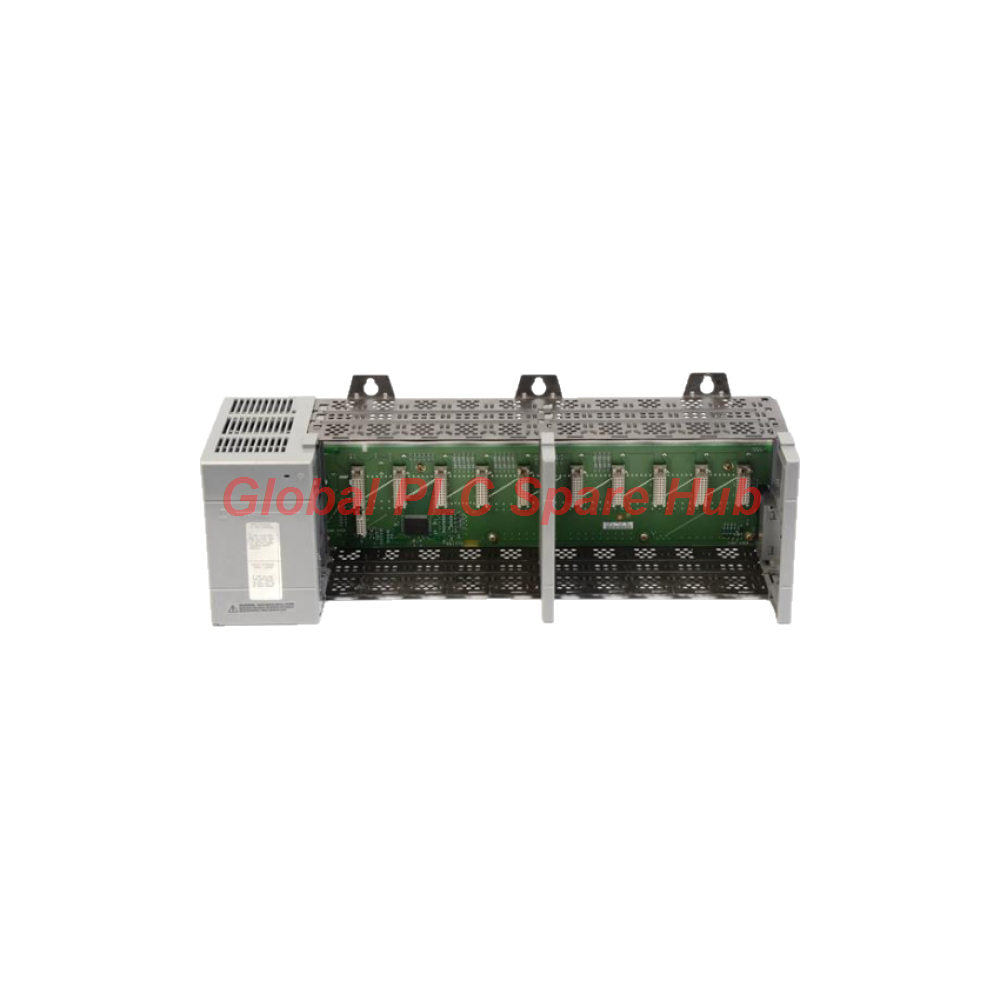

إن Allen-Bradley 1746-A10 عبارة عن هيكل تثبيت معياري بـ 10 فتحات مصمم لأنظمة وحدات التحكم المنطقية القابلة للبرمجة (SLC 500) المتوافقة. يوفر هذا الهيكل بنية التثبيت المادية وتوصيلات اللوحة الخلفية (Backplane) التي تتطلبها وحدة التحكم ووحدات الإدخال/الإخراج المدعومة.

يدعم تصميمه القابل للتثبيت على الألواح تركيب الوحدات بشكل منظم داخل خزائن التحكم الصناعية. كما يدعم الهيكل التوسع من خلال الاتصال بهياكل إضافية متوافقة، وذلك بناءً على إعدادات النظام ومتطلبات الأجهزة المعمول بها.

معلومات المنتج	المواصفات
المُصنِّع	Allen-Bradley / Rockwell Automation
الطراز	1746-A10
سلسلة المنتج	SLC 500
نوع المنتج	هيكل تثبيت معياري
عدد الفتحات	10 فتحات
طريقة التثبيت	التثبيت على لوحة (Panel)
عروات التثبيت	6
رمز المنتج العالمي (UPC)	662468302845
الوزن المدرج	4.00 رطل (حوالي 1.81 كجم)

01 | بنية الهيكل وسعة الوحدات

يوفر 1746-A10 عشر فتحات مادية لوحدات SLC 500 المدعومة. يجب على المهندسين التمييز بين عدد الفتحات المتاحة وعدد قنوات الإدخال/الإخراج القابلة للاستخدام.

• تصميم العشر فتحات: يستوعب أجهزة التحكم ووحدات الإدخال/الإخراج المتوافقة من سلسلة SLC 500.
• واجهة اللوحة الخلفية: توفر الربط الكهربائي بين الوحدات المثبتة ولوحة الهيكل الخلفية.
• التثبيت على اللوحة: يدعم التركيب داخل خزائن تحكم صناعية مصممة بشكل مناسب.
• توسيع النظام: يدعم الربط مع هيكل إضافي واحد أو اثنين من الهياكل المتوافقة.
• التثبيت الميكانيكي: يستخدم ست عروات تثبيت لتأمين الهيكل على اللوحة.

يعتمد تخصيص الفتحات على المعالج، وتكوين الإدخال/الإخراج، ووحدات الاتصال، وبنية النظام. راجع دليل أجهزة SLC 500 المناسب قبل الانتهاء من تصميم الرف.

02 | المواصفات الكهربائية والبيئية

المُعامل	المواصفات	الأهمية الهندسية
تيار اللوحة الخلفية عند 5.1 فولت تيار مستمر	10 أمبير	يُستخدم عند التحقق من ميزانية طاقة اللوحة الخلفية المطبقة.
تيار اللوحة الخلفية عند 24 فولت تيار مستمر	2.88 أمبير	التحقق من الحمل المدعوم مقابل الوحدات المثبتة.
عدد الفتحات	10	يحدد المواقع المادية للوحدات.
عدد عروات التثبيت	6	يدعم التثبيت الميكانيكي على اللوحة.
إمكانية التوسع	هيكل إضافي واحد أو اثنان	يتطلب هيكلًا متوافقًا وأجهزة ربط.
طريقة الربط	كابل الربط بين الهياكل	التأكد من الكابل والتكوين الصحيح.
درجة حرارة التشغيل	0°م إلى 60°م	الحفاظ على الخزانة ضمن نطاق التشغيل المحدد.
درجة حرارة التخزين	-40°م إلى 85°م	تنطبق على التخزين وليس التشغيل العادي.
الرطوبة النسبية	5% إلى 95%، دون تكثيف	منع التكثيف واتباع دليل التثبيت.
التثبيت	مثبت على لوحة	التحقق من قوة اللوحة، والمساحات، ومتطلبات الوصول.

تذكير بشأن ميزانية الطاقة: تصنيفات تيار اللوحة الخلفية لا تغني عن حساب حمل مزود الطاقة. تحقق من طلب التيار لكل وحدة مثبتة والسعة المدعومة لمزود الطاقة المختار.

03 | تخطيط التوسع وربط الرفوف

يمكن للهياكل الإضافية زيادة مواقع الوحدات المتاحة في بنية SLC 500 المتوافقة. ومع ذلك، يتطلب التوسع المادي أكثر من مجرد موقع تثبيت فارغ.

1. مراجعة النظام الحالي: حدد المعالج، والهيكل الحالي، والوحدات المثبتة، ووصلات التوسيع المتاحة.
2. حساب طلب الوحدات: حدد متطلبات تيار اللوحة الخلفية عند قضبان الجهد المحددة.
3. التحقق من دعم التوسع: تأكد من أن المعالج المختار وتكوين النظام يدعمان ترتيب الهيكل المقترح.
4. اختيار الكابل الصحيح: استخدم كابل الربط بين الهياكل المحدد للجهاز المعني.
5. تخطيط مساحة الخزانة: اترك مساحة كافية للأسلاك، ووصول الصيانة، والتهوية المطلوبة.
6. التحقق من التكوين: تأكد من وضع الوحدات، وسعة الطاقة، وتعرف وحدة التحكم عليها بعد التثبيت.

لا تفترض أن كل معالج SLC 500 يدعم كل ترتيب للهيكل. تحقق من دليل المعالج وتكوين النظام قبل إضافة رف آخر.

04 | أجهزة التثبيت وضوابط التركيب

تحدد المواصفات الموردة ست عروات تثبيت. كما تدرج براغي "SEM" أو براغي فيليبس مع حلقات غسيل نجمية كخيارات للتثبيت.

• تحقق من مواقع ثقوب التثبيت مقابل رسم الهيكل.
• استخدم مثبتات مناسبة لمادة اللوحة وبيئة التثبيت.
• اتبع نوع البرغي المحدد من قبل الشركة المصنعة ومتطلبات الشد.
• تحقق من أن الهيكل مثبت بإحكام مقابل سطح التثبيت.
• افحص الموصلات ومناطق اللوحة الخلفية بحثًا عن أي تلف قبل تركيب الوحدات.
• حافظ على الخزانة خالية من الحطام الموصل ومعدات التثبيت السائبة.

تحقق من أبعاد المثبت المطلوبة وعزم الدوران في وثائق التثبيت المطبقة. لا تستنتج هذه القيم من نمط رأس البرغي وحده.

05 | المعدات المناسبة والتطبيقات الصناعية

يتناسب 1746-A10 مع تركيبات SLC 500 المتوافقة التي تحتاج إلى هيكل بعشر فتحات أو ترتيب توسيع مدعوم.

التطبيق	الاستخدام الهندسي
لوحات تحكم التصنيع	تثبيت المعالج المتوافق، والإدخال/الإخراج، ووحدات الاتصال في رف منظم.
آلات التعبئة والتغليف	توفير مساحة هيكلية لتحكم PLC المدعوم وأجهزة إدخال/إخراج الماكينة.
أتمتة السيور الناقلة	تنظيم وحدة التحكم ووحدات الإدخال/الإخراج لأنظمة مناولة المواد المتوافقة.
التحكم في المياه ومياه الصرف	دعم أجهزة التحكم المعيارية في تركيبات المضخات والعمليات المتوافقة.
معدات العمليات	توفير التثبيت المادي وربط اللوحة الخلفية لوحدات SLC 500 المدعومة.
صيانة المصانع	استبدال هيكل مطابق بعد التحقق من توافق الأجهزة والتثبيت.
توسيع لوحة التحكم	إضافة مواقع وحدات مدعومة عندما تسمح ميزانية المعالج والطاقة بالتوسع.

يوفر هذا الهيكل التثبيت واتصال اللوحة الخلفية. هو لا يقوم بتنفيذ منطق التحكم، أو توفير اتصالات الشبكة، أو تشخيص الأجهزة الميدانية بشكل مستقل.

06 | فحص الهيكل وعزل الأعطال

يمكن أن تؤثر مشكلة الهيكل على العديد من الوحدات المثبتة. استخدم فحصًا منظمًا للتمييز بين مشاكل اللوحة الخلفية أو الميكانيكية وأعطال الوحدات الفردية.

الحالة الملاحظة	السبب المحتمل	التحقيق الموصى به
فشل عدة وحدات في العمل بشكل طبيعي	اتصال اللوحة الخلفية، مزود الطاقة، أو مشكلة متعلقة بالهيكل	مراجعة تشخيصات وحدة التحكم والتحقق من التزويد ومقعد الوحدة.
وحدة مثبتة حديثًا غير معروفة	وضع غير صحيح، مشاكل في الموصل، أو عدم تطابق في التكوين	التحقق من توافق الوحدة، وتعيين الفتحة، وتداخل اللوحة الخلفية.
أعطال متقطعة بعد صيانة الخزانة	وصلات سائبة، حركة ميكانيكية، أو أسلاك مضطربة	فحص تثبيت الهيكل، ومقعد الوحدة، ووصلات الكابلات.
هيكل التوسيع لا يعمل كما هو متوقع	كابل ربط غير صحيح أو ترتيب نظام غير مدعوم	تحقق من رقم جزء الكابل ومتطلبات توسيع المعالج.
أعطال متكررة متعلقة بالطاقة	سعة مزود غير كافية أو حمل زائد للوحدات	إعادة حساب طلب التيار عند كلا قضبان جهد اللوحة الخلفية المحددة.
تلف مرئي في الموصل أو اللوحة الخلفية	تلف ميكانيكي، تلوث، أو مناولة غير سليمة	فصل الطاقة عن المعدات وترتيب فحص مؤهل.

حدود التشخيص: الهيكل نفسه لا يوفر شاشة تشخيص مخصصة أو نظام إبلاغ عن الأعطال مستقل في المواصفات الموردة. استخدم معلومات حالة وحدة التحكم، ومؤشرات الوحدات، والقياسات الكهربائية، والفحص البدني لتحديد السبب.

07 | رؤية مركز قطع غيار PLC العالمي (Global PLC Spare HUB)

عند توسيع رف SLC 500، يقوم المهندسون ذوو الخبرة بالتحقق من الحمل الكهربائي وتخطيط الوحدات قبل طلب هيكل أكبر. سعة الفتحات وحدها لا تحدد ما إذا كان التكوين المقترح سيعمل.

مثال ميداني: هيكل بعشر فتحات لديه مواقع متاحة ولكنه لا يستطيع دعم التوسع المخطط

يخطط فريق صيانة لإضافة وحدات اتصال وإدخال/إخراج إلى نظام تحكم موجود. يناسب التخطيط المقترح ضمن فتحات الهيكل المتاحة، ولكن ميزانية الطاقة الحالية لم تتم مراجعتها.

1. أدرج كل وحدة مثبتة ومقترحة.
2. احصل على طلب التيار لكل قضيب جهد للوحة الخلفية مدعوم.
3. قارن إجمالي الطلب بالسعة المقدرة لمزود الطاقة.
4. تأكد من ترتيب الهيكل ومتطلبات الكابل المدعومة من قبل المعالج.
5. راجع تخطيط الخزانة ووضع الوحدات قبل التشغيل.

يمكن لهذا الفحص تحديد ميزانية الطاقة أو قيود التوسع قبل تركيب الأجهزة. كما يساعد في منع شراء مكونات غير ضرورية.

توصية هندسية: عند استبدال أو توسيع هيكل، قم بتوفير طراز المعالج، وطراز مزود الطاقة، وقائمة الوحدات المثبتة، وخطة التوسع المقصودة. تدعم هذه التفاصيل تقييم توافق أكثر دقة.

08 | دليل الاختيار: هل 1746-A10 هو الهيكل المناسب؟

• اختر هذا الطراز عندما: يتطلب نظام SLC 500 المتوافق الخاص بك هيكلًا بعشر فتحات.
• تحقق قبل الطلب: من المعالج، ومزود الطاقة، ووضع الوحدات، ومتطلبات التوسع.
• تحقق من ترتيب التثبيت: تأكد من أبعاد اللوحة ومتطلبات المثبتات.
• راجع الحدود البيئية: تأكد من أن الخزانة تلبي ظروف درجة الحرارة والرطوبة المحددة.
• خطط للسعة المستقبلية: قيم ما إذا كان هيكل إضافي مدعوم ضروريًا.

لا تختر هيكلًا بناءً على عدد فتحاته فقط. يجب أن تتطابق أيضًا بنية المعالج، ومتطلبات اللوحة الخلفية، وترتيب التثبيت، وطريقة التوسع.

09 | التعبئة والشحن والضمان

عنصر تجاري	التفاصيل
المنتج	هيكل تثبيت معياري 1746-A10 من Allen-Bradley
محتويات العبوة	الهيكل كما هو محدد في الطلب المؤكد
أجهزة التثبيت	تحقق مما إذا كانت المثبتات أو الملحقات مضمنة.
وقت الإرسال	عادةً 24–48 ساعة بعد تأكيد المخزون والطلب
خيارات البريد السريع	FedEx، أو UPS، أو DHL، حسب الوجهة وتوافر الخدمة
الضمان	ضمان البائع لمدة 12 شهرًا، خاضع للشروط والأحكام المكتوبة
دعم عرض الأسعار	اطلب الأسعار، وتأكيد المخزون، ومراجعة التوافق، وتقديرات التسليم.

تحقق من المخزون، ومحتويات العبوة، وشروط الضمان قبل الطلب. تعتمد تقديرات التسليم على الوجهة، وتوافر الناقل، والتخليص الجمركي.

10 | الأسئلة الشائعة

س1: هل يعني هيكل بعشر فتحات أنه يمكنني تثبيت عشر وحدات إدخال/إخراج؟

ليس بالضرورة. يحتوي الهيكل على عشر فتحات مادية، لكن المعالج، ومزود الطاقة، وترتيب الوحدات يحدد التكوين القابل للاستخدام. راجع وثائق أجهزة SLC 500 المطبقة.

س2: كيف يجب أن أخطط للتخطيط المادي قبل تثبيت الهيكل؟

اترك مساحة لإزالة الوحدات، والأسلاك الميدانية، وتوجيه الكابلات، وتهوية الخزانة. تأكد من أبعاد ثقوب التثبيت وخلوصات الخدمة مقابل رسومات الشركة المصنعة.

س3: ماذا يجب أن أتحرى إذا ظهر عطل في الهيكل بعد نقل خزانة التحكم؟

افحص نقاط التثبيت، ومقعد الوحدات، وموصلات اللوحة الخلفية، وكابل الربط. راجع أيضًا تشخيصات وحدة التحكم لتحديد ما إذا كانت المشكلة تؤثر على وحدة واحدة أو عدة وحدات.

س4: كيف يمكنني تقرير ما إذا كان يجب توسيع الرف الحالي أو استخدام هيكل إضافي؟

قارن الفتحات المتاحة، وبنية المعالج المدعومة، وطلب تيار اللوحة الخلفية، ومساحة الخزانة. تحقق من ترتيب التوسيع المسموح به قبل اختيار الأجهزة.

س5: ما هي التفاصيل التي يجب أن أقدمها عند البحث عن هيكل بديل؟

قدم طراز الهيكل الكامل، وطراز المعالج، وطراز مزود الطاقة، وقائمة الوحدات المثبتة، والكمية المطلوبة. أرفق صورًا للوحة الاسم وترتيب التثبيت عند توفرها.

طلب عرض سعر لهيكل 1746-A10

هل تحتاج إلى هيكل Allen-Bradley 1746-A10 SLC 500 لصيانة النظام أو توسيعه؟

تواصل مع Global PLC Spare HUB للحصول على الأسعار، والتوافر، والتحقق من التوافق. شاركنا تكوين الرف الحالي ووجهة الشحن لمساعدة فريقنا في مراجعة متطلباتك.
