قاعدة طرفية 1734-TB من Allen-Bradley – حل توصيلات POINT I/O

Allen-Bradley 1734-TB | قاعدة طرفية لـ POINT I/O

تُعد Allen-Bradley 1734-TB قاعدة طرفية لسلسلة POINT I/O 1734. وهي توفر واجهة التثبيت المادي والتوصيل الكهربائي بين وحدة إدخال/إخراج (I/O) متوافقة، وناقل بيانات PointBus، والأسلاك الميدانية.

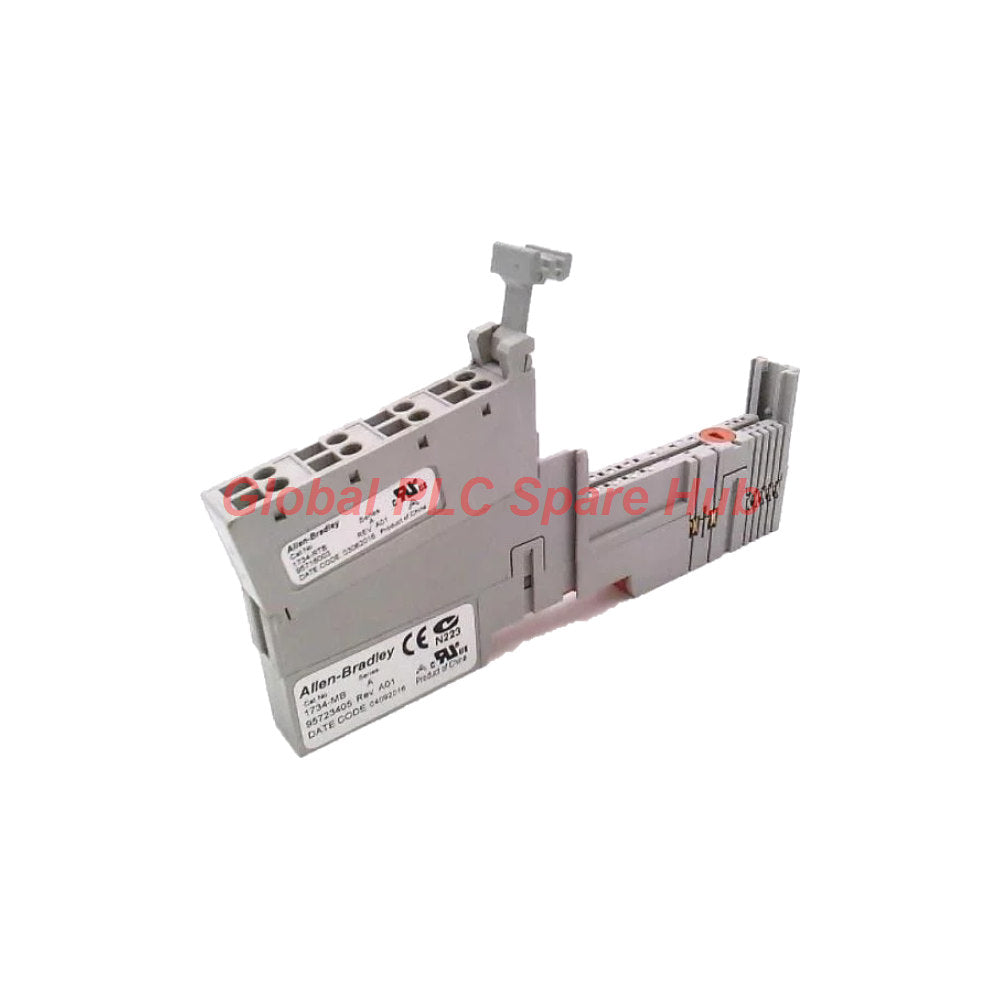

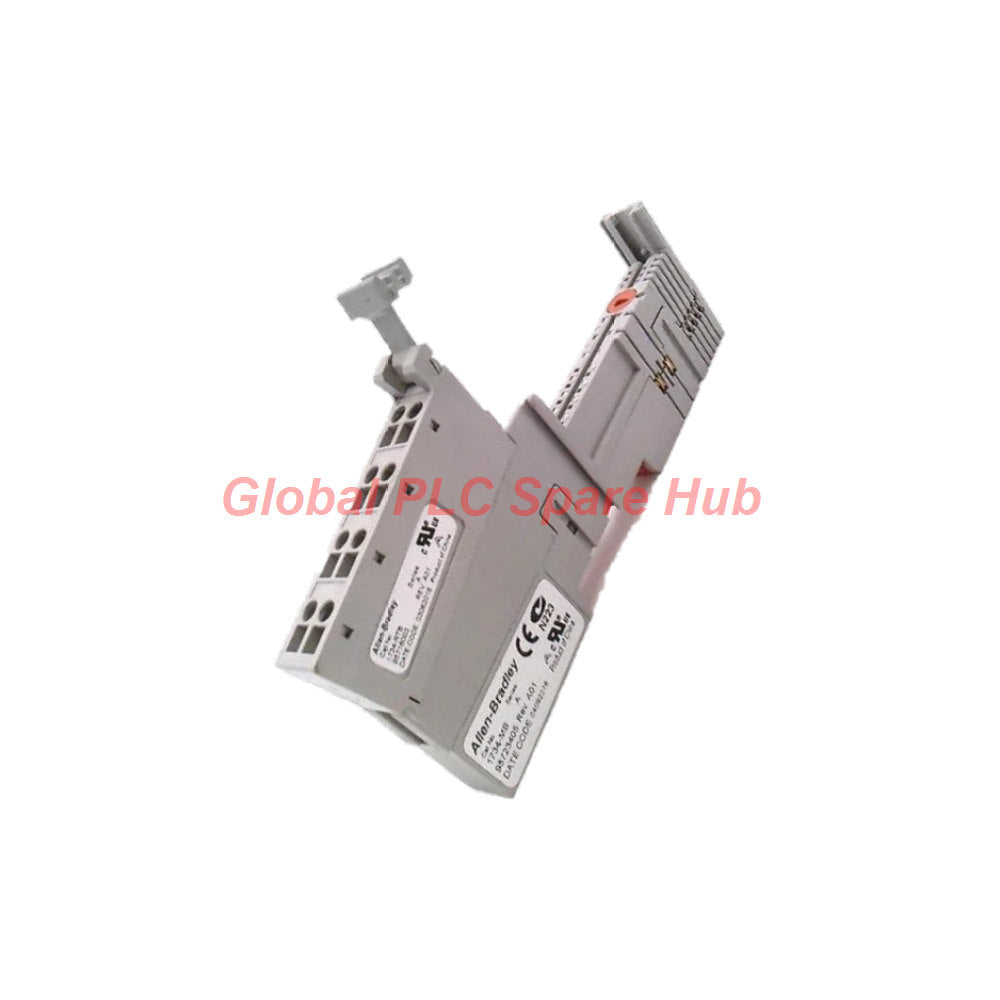

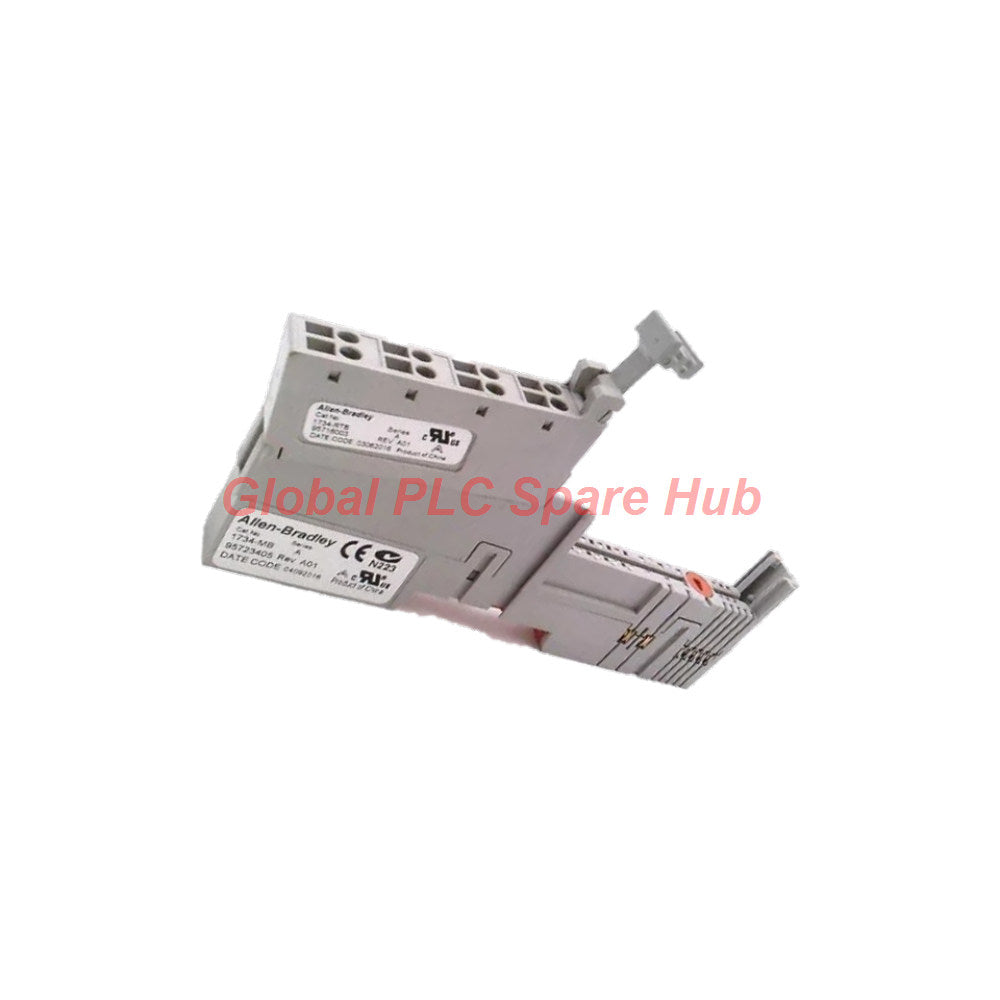

يجمع تصميمها المكون من قطعتين بين قاعدة تثبيت وكتلة طرفية قابلة للفصل (RTB). يتم تركيب القاعدة على سكة DIN، بينما تدعم ثمانية أطراف لولبية التوصيلات الميدانية. يساعد هذا الترتيب الفنيين على إدارة الأسلاك واستبدال الوحدات المتوافقة أثناء الصيانة دون الحاجة إلى إعادة تصميم تخطيط التثبيت بالكامل.

ملاحظة هندسية: إن 1734-TB هي قاعدة طرفية وليست وحدة إدخال/إخراج مستقلة. تأكد من نوع القاعدة المطلوبة لوحدة POINT I/O المحددة قبل الطلب أو التركيب.

01 | بنية المكون

يمكن فهم 1734-TB على أنها ثلاث واجهات متصلة داخل مجموعة POINT I/O:

• الواجهة الميكانيكية
  • التثبيت على سكة DIN
  • التركيب بالكبس
  • قاعدة تثبيت مع كتلة طرفية قابلة للفصل
• واجهة الأسلاك الميدانية
  • ثمانية أطراف توصيل لولبية
  • يتم إنهاء الموصلات الميدانية عند الكتلة الطرفية
  • يدعم الوصول إلى الأطراف عمليات فحص الأسلاك والصيانة
• واجهة النظام
  • اتصال بناقل البيانات PointBus
  • يدعم التوصيل الكهربائي بين وحدة POINT I/O متوافقة ونظام الإدخال/الإخراج
  • يُدرج توزيع الطاقة الميدانية كميزة مدمجة؛ تحقق من مخطط أسلاك الوحدة المعني لمسار الطاقة الفعلي

02 | سجل المواصفات الفنية

المعامل	المواصفات
الشركة المصنعة	Allen-Bradley
طراز المنتج	1734-TB
سلسلة المنتج	POINT I/O 1734
نوع المنتج	قاعدة طرفية
نمط الغلاف	نمط مفتوح
هيكل التجميع	تصميم من قطعتين: قاعدة تثبيت وكتلة طرفية قابلة للفصل (RTB)
عدد الأطراف	8
نوع الطرف	لولبي (مشبك)
طريقة التثبيت	سكة DIN، تركيب بالكبس
طريقة الفك	بواسطة أدوات
واجهة الناقل	PointBus
توزيع الطاقة الميدانية	مدمجة؛ تأكد من ترتيب الدائرة الدقيق في وثائق الأسلاك المعنية
طريقة التأريض	تأريض سكة DIN، وفقاً للتركيب الصحيح ومتطلبات النظام
الوزن	حوالي 0.25 رطل (0.11 كجم)
UPC	612598206100
GTIN	10612598206107، كما هو مورد؛ تحقق من تغليف المنتج قبل استخدامه في سجلات المخزون أو الباركود

03 | تسلسل التركيب

1. التحقق من التجميع: تأكد من رقم جزء القاعدة الطرفية وتوافقه مع وحدة POINT I/O المقصودة.
2. تجهيز سكة DIN: تأكد من تركيب السكة بشكل صحيح، وتثبيتها بإحكام، وتأريضها وفقاً لتصميم النظام.
3. تركيب القاعدة: ثبت القاعدة الطرفية على السكة باستخدام إجراء التثبيت الخاص بالشركة المصنعة.
4. توصيل الأسلاك الميدانية: قم بإنهاء كل موصل عند الطرف اللولبي الصحيح. اتبع مخطط أسلاك الوحدة ومتطلبات عزم الدوران المحددة.
5. تركيب الوحدة المتوافقة: تأكد من وضعها الصحيح ونظام القفل وفقاً للوثائق ذات الصلة.
6. الفحص قبل التشغيل: تحقق من إحكام الأطراف، وتوجيه الموصلات، والتأريض، وفصل دوائر الطاقة عن دوائر الإشارة عند الحاجة.

متطلبات السلامة: اعزل الطاقة واتبع إجراءات القفل/الوسم (Lockout/Tagout) الخاصة بالموقع قبل التركيب أو الفك أو إعادة توصيل الأسلاك. لا تقم بفك وحدة أو كتلة طرفية أثناء وجود الطاقة ما لم يسمح النظام والإجراءات بذلك صراحةً.

04 | قائمة مراجعة التوافق والاستبدال

استخدم عمليات التحقق التالية عند تحديد 1734-TB لتركيب جديد أو كمكون بديل.

• ملاءمة الوحدة: تأكد من أن وحدة POINT I/O المستهدفة تقبل القاعدة الطرفية 1734-TB. لا تفترض أن جميع وحدات سلسلة 1734 تستخدم نفس القاعدة.
• متطلبات الأطراف: تأكد من عدد الأطراف المطلوب، ونطاق الموصل، وطريقة التوصيل وفقاً لوثائق المنتج.
• الترتيب الكهربائي: تحقق من طاقة الميدان، وخط الإشارة المشترك، وتخطيط الأسلاك المطلوب بواسطة وحدة الإدخال/الإخراج المتصلة.
• الحالة الميكانيكية: افحص مزلاج سكة DIN، والكتلة الطرفية، وأسطح التلامس، وميزات تثبيت الوحدة.
• تصميم النظام: تأكد من محول POINT I/O، وترتيب الحامل، وتهيئة PointBus حيثما كان ذلك مناسباً.
• التعريف: طابق رقم الكتالوج الكامل وتحقق من أي علامات على القاعدة المثبتة قبل الطلب.

ملاحظة الاختيار: لا ينبغي اختيار 1734-TB لمجرد أن القاعدة الموجودة تحتوي على ثمانية أطراف. قد تختلف بدائل القواعد الطرفية الأخرى في تخطيط الأطراف، أو قدرة الأسلاك، أو توافق الوحدات.

05 | سيناريوهات المعدات والتطبيقات

• لوحات الإدخال/الإخراج عن بُعد لـ PLC: توفر واجهة القاعدة الطرفية لوحدات POINT I/O المتوافقة في خزائن التحكم الموزعة.
• آلات التعبئة والتغليف: تدعم الأسلاك الميدانية لتجميعات الإدخال/الإخراج الرقمية أو التناظرية المستخدمة لمراقبة المستشعرات والتحكم في المشغلات.
• أنظمة مناولة المواد: توفر واجهة تثبيت وتوصيل لتجميعات POINT I/O التي تخدم السيور الناقلة، ومحطات النقل، ومعدات الفرز.
• خزائن أتمتة العمليات: تدعم تركيب الإدخال/الإخراج النمطي حيث يجب تنظيم الأسلاك الميدانية وصيانتها بكفاءة.
• مشاريع تحديث الآلات: يمكن أن تعمل كقاعدة بديلة عندما تؤكد وثائق الوحدة والنظام المثبت التوافق.
• مخزون الصيانة: توفر خيار قاعدة طرفية احتياطية للمنشآت التي تشغل أنظمة Allen-Bradley POINT I/O المتوافقة.

لا تقوم 1734-TB بتحويل الإشارات أو تنفيذ المنطق أو معالجة الاتصالات المستقلة. تعتمد هذه الوظائف على وحدة الإدخال/الإخراج المثبتة، والمحول، ووحدة التحكم، وتهيئة النظام الإجمالية.

06 | التشخيص الميداني: فحص مسار الاتصال

الأعراض الملحوظة	المشكلة المحتملة	الفحص والإجراء التصحيحي
إشارة ميدانية متقطعة	وصلة لولبية مرتخية، موصل تالف، أو تلامس طرفي ضعيف	اعزل الطاقة، وافحص الموصل والطرف، ثم أعد التوصيل باستخدام الإجراء وعزم الدوران المحددين.
وحدة I/O لا تستقر بشكل صحيح	نوع قاعدة غير صحيح، مزلاج تالف، محاذاة خاطئة، أو عائق	تحقق من رقم الكتالوج وافحص القاعدة وميزات تثبيت الوحدة.
فقدان تشغيل نقاط ميدانية متعددة	مشكلة في الأسلاك المشتركة أو توزيع الطاقة، أو مشكلة في مكان آخر في تجميعة I/O	تحقق من مخطط أسلاك الوحدة، وإمدادات الميدان، والتوصيلات المشتركة، ومؤشرات حالة النظام ذات الصلة.
اتصال متقطع أو عدم التعرف على الوحدة	مشكلة في تثبيت الوحدة، تلامسات واجهة تالفة، أو مشكلة في PointBus على مستوى النظام	افحص التجميعة وتحقق من حالة المحول ونظام I/O. لا تفترض أن القاعدة الطرفية هي السبب الرئيسي دون اختبار إضافي.
سلوك كهربائي غير متوقع	تخصيص طرف غير صحيح، ماس كهربائي في الأسلاك، أو تهيئة وحدة غير متوافقة	قارن الأسلاك الفعلية بالمخطط المعتمد ومخطط الأطراف الخاص بوحدة الإدخال/الإخراج المحددة.
تلف حراري مرئي أو تغير في اللون	وصلة مرتخية، تيار زائد، أو مكونات تالفة	افصل الطاقة وتحقق من مصدر ارتفاع الحرارة قبل استبدال الأجزاء التالفة.

محدودية التشخيص: لا تقوم القاعدة الطرفية بالإبلاغ عن الأعطال الميدانية بشكل مستقل. يعتمد التشخيص على الفحص المادي، والقياسات الكهربائية، ومؤشرات حالة وحدة الإدخال/الإخراج المتصلة، وتشخيصات وحدة التحكم، ووثائق النظام.

07 | رؤية Global PLC Spare HUB

بالنسبة لصيانة POINT I/O، تعد القاعدة الطرفية مكوناً صغيراً ذو دور مهم في السلامة المادية لتجميعة I/O. قد يكون البديل الذي يناسب سكة DIN غير مناسب إذا كانت واجهة الوحدة أو ترتيب الأطراف مختلفاً.

• عند التخطيط للاستبدال: سجل رقم الكتالوج الكامل من القاعدة الموجودة ووحدة الإدخال/الإخراج المثبتة. تحقق من كليهما قبل إرسال الطلب.
• عند استكشاف الأخطاء وإصلاحها: افصل أعطال التوصيل الميكانيكي عن أعطال الأسلاك الميدانية وأعطال PointBus أو وحدة التحكم. هذا يقلل من الاستبدال غير الضروري للمكونات العاملة.
• عند تصميم لوحة: راجع الوصول إلى الأطراف، وخلوص مجاري الأسلاك، وتأريض سكة DIN، ومساحة الصيانة قبل الانتهاء من التخطيط.
• عند إدارة قطع الغيار: قم بتخزين القواعد الطرفية مع تحديد أرقام الكتالوج الخاصة بها بوضوح. لا ينبغي معاملة القواعد الطرفية المتشابهة في المظهر على أنها قابلة للتبديل دون تأكيد.
• عند إعادة تشغيل المعدات: افحص كل موصل متأثر مقابل مخطط الأسلاك وتحقق من حالة الوحدة بعد إعادة النظام إلى الخدمة.

08 | أسئلة متكررة

س1. هل تحتوي 1734-TB على إلكترونيات الإدخال/الإخراج؟

لا، إنها قاعدة طرفية توفر التثبيت، وتوصيلات الأطراف، وواجهة PointBus لوحدة إدخال/إخراج متوافقة. تعتمد وظيفة معالجة الإشارات على الوحدة المثبتة على القاعدة.

س2. هل يمكنني استبدال 1734-TB دون التحقق من وحدة الإدخال/الإخراج المثبتة؟

هذا غير مستحسن. حدد الوحدة المثبتة وتحقق من متطلبات القاعدة الطرفية المعتمدة لها أولاً. أكد رقم الكتالوج الكامل وترتيب الأطراف لتجنب بديل غير متوافق.

س3. ماذا يجب أن أتحقق إذا كان الجهاز الميداني يعمل بشكل متقطع بعد استبدال القاعدة الطرفية؟

تحقق من إنهاء الموصل، وإحكام المشبك اللولبي، وتخصيص الأطراف، وتثبيت الوحدة. ثم قارن حالة الوحدة وتشخيصات وحدة التحكم بالإشارة الميدانية. إذا استمرت المشكلة، افحص مصدر طاقة الميدان والأسلاك خارج القاعدة.

س4. هل التثبيت على سكة DIN وحدها كافٍ لضمان التأريض المناسب؟

لا، يجب تركيب السكة والتجميعة وفقاً لمتطلبات التأريض المعمول بها. تحقق من ربط السكة، وتأريض الخزانة، وتعليمات التركيب الخاصة بالشركة المصنعة بدلاً من افتراض أن التلامس الميكانيكي وحده يوفر مسار تأريض كافٍ.

س5. ما هي المعلومات التي تساعد في تأكيد القاعدة الطرفية الصحيحة قبل الشراء؟

قدم رقم الكتالوج الموجود على القاعدة الحالية، وطراز وحدة الإدخال/الإخراج المثبتة، ومحول POINT I/O أو تهيئة النظام، وصورة واضحة لملصق التجميع إذا كان متاحاً. بالنسبة للتحديث، أكد أيضاً تخطيط الأطراف ومتطلبات الأسلاك الميدانية قبل الطلب.

09 | الطلب والضمان والشحن

• الشركة المصنعة: Allen-Bradley
• الطراز: 1734-TB
• السلسلة: POINT I/O 1734
• نوع المنتج: قاعدة طرفية
• الضمان: 12 شهراً، وفقاً لشروط الضمان المكتوبة للبائع.
• طرق الشحن: FedEx، وUPS، وDHL، وفقاً للوجهة وتوافر الخدمة.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، رهناً بتوافر المخزون وتخليص الدفع.

اطلب عرض سعر لـ Allen-Bradley 1734-TB. أرفق الكمية المطلوبة، وبلد الوجهة، وطراز وحدة POINT I/O المثبتة. تساعد هذه التفاصيل في التحقق من متطلبات الاستبدال قبل الشحن.
