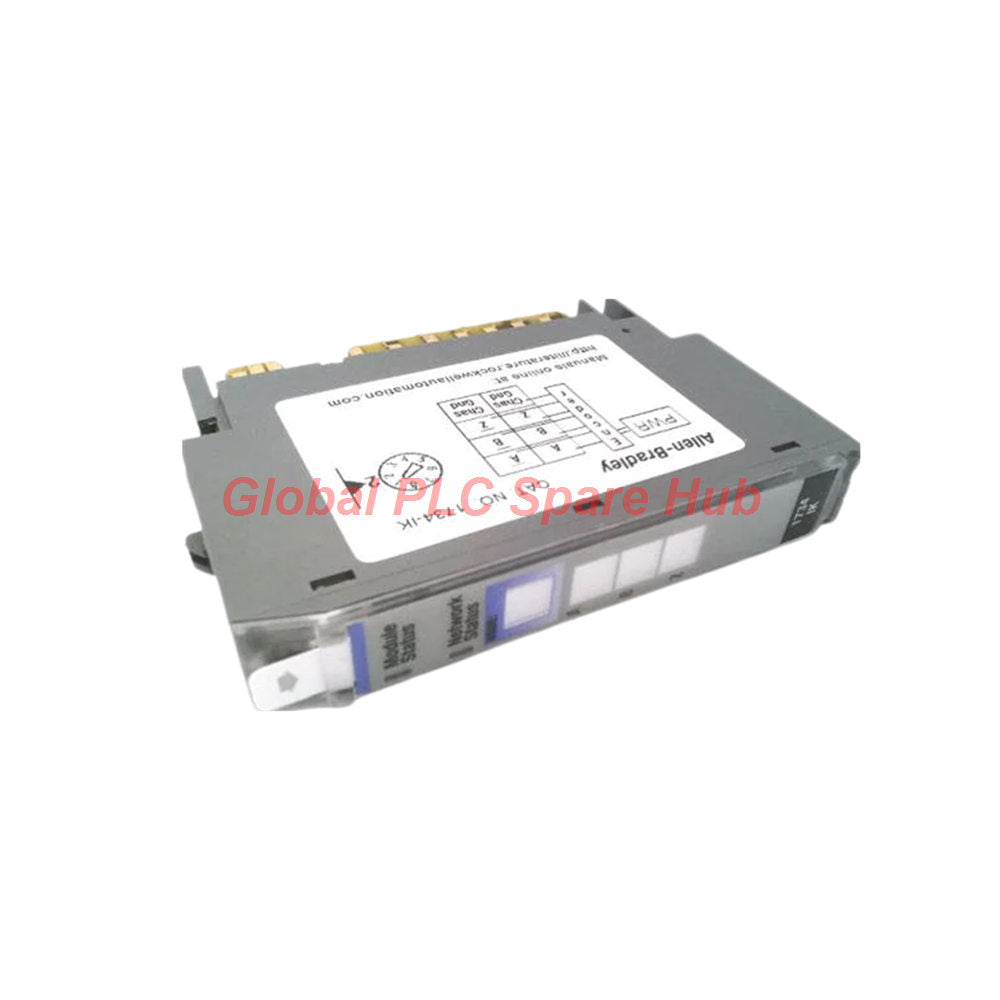

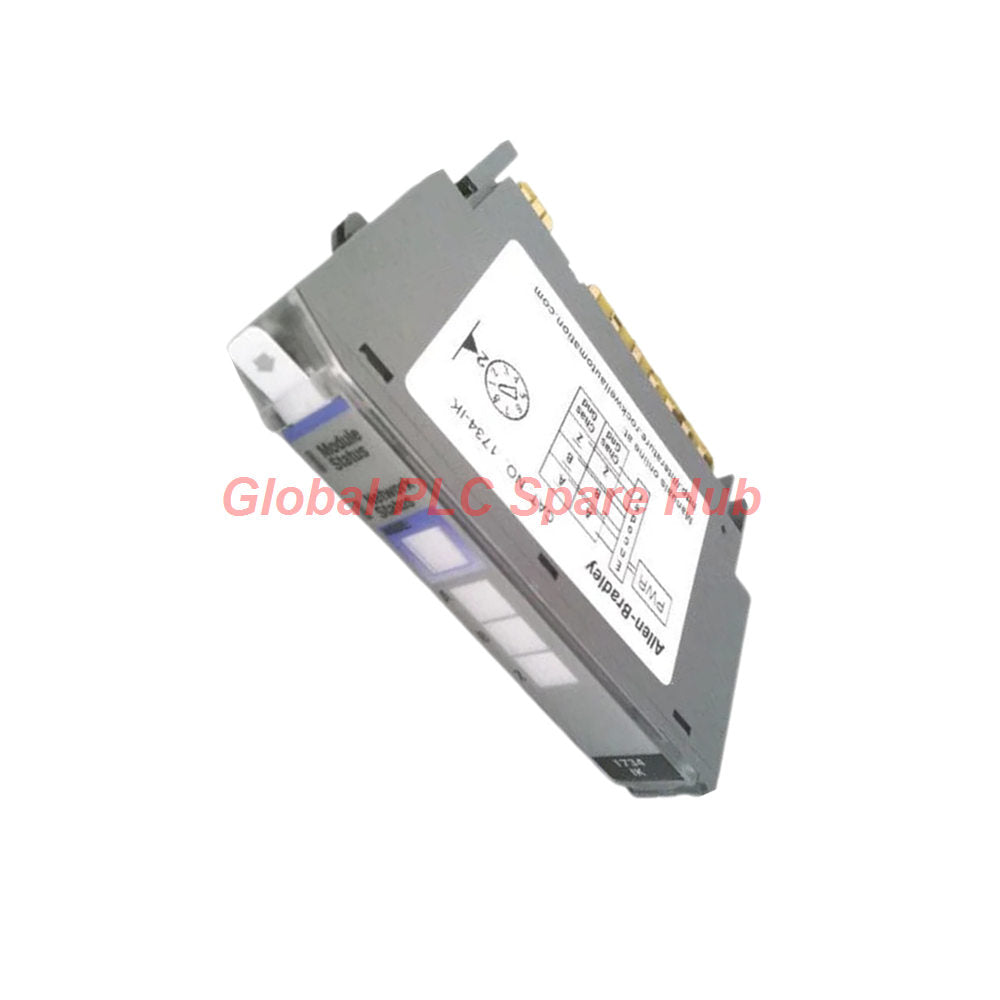

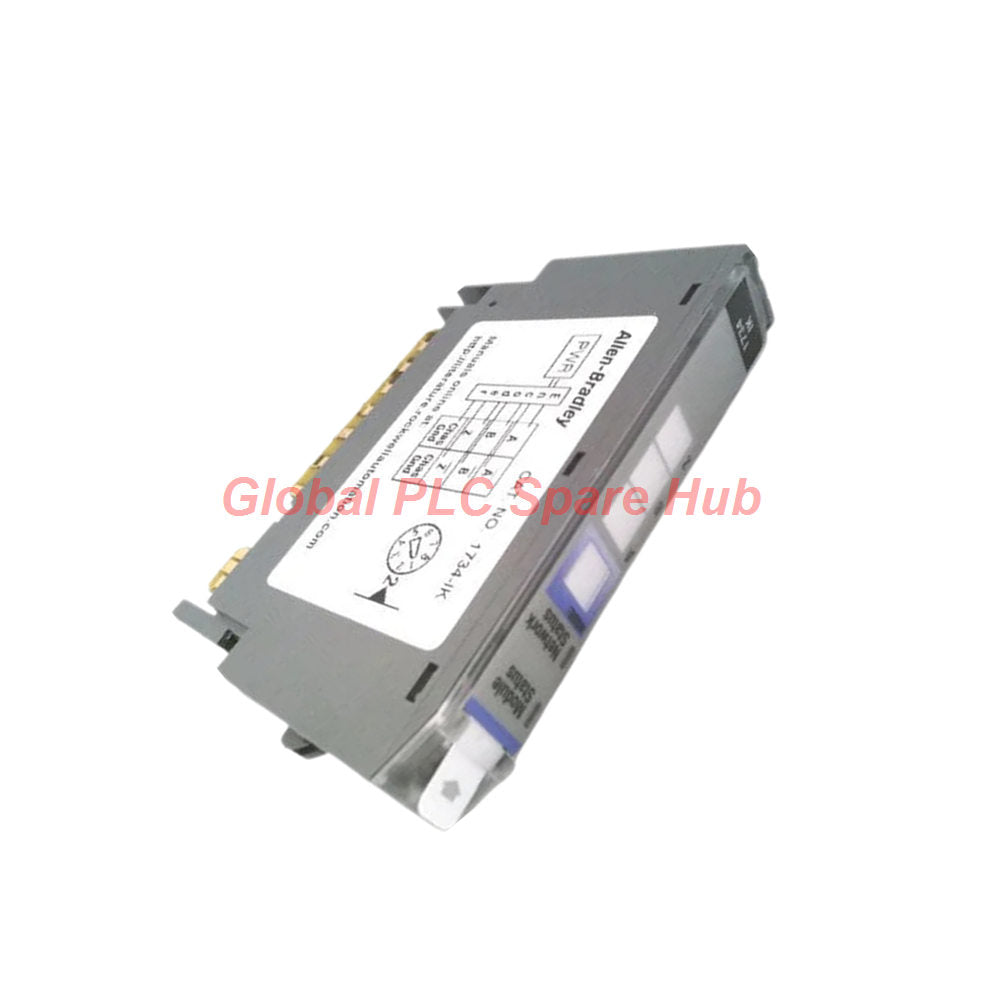

1734-IK Rockwell Automation Incremental Module

وحدة Rockwell Automation التدريجية طراز 1734-IK

Manufacturer: Allen-Bradley
Product No.: 1734-IK
Condition： متوفر بالمخزون
Product Type: وحدة واجهة مُشفّر النبضات
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على الهندسة وهندسة المنصة

توفر الوحدة 1734-IK المصممة بواسطة ألين برادلي (روكويل أوتوماشن) معالجة نبضات عالية السرعة لتغذية رجوع الحركة الموزعة. تعمل هذه الوحدة، ضمن بنية POINT I/O، على قبول إشارات مشفر تفاضلية أو أحادية الطرف تصل إلى 1 ميجاهرتز.

معلمات المواصفات الفنية MECE

تصنيف المعلمة	تفاصيل المواصفات الفنية
التحديد والسلسلة	الشركة المصنعة: روكويل أوتوماشن \| العلامة التجارية: ألين برادلي \| السلسلة: POINT I/O \| رقم الجزء: 1734-IK
العداد والقنوات	قناة عداد واحدة عالية السرعة مع خطوط إرجاع تفاضلية A/A و B/B و Z/Z
الجهد وتصنيفات التيار	جهد الإدخال: 15 إلى 24 فولت تيار مستمر (اسمياً 24 فولت) \| تيار الإدخال: 6.1 مللي أمبير عند 15 فولت، 10.2 مللي أمبير عند 24 فولت
عتبات التبديل	في حالة التشغيل: ≥5 مللي أمبير (≤12.5 فولت) \| في حالة الإيقاف: ≤0.250 مللي أمبير (≤1.8 فولت)
مؤشرات الناقل والطاقة	الحد الأقصى لتيار ناقل POINT: 160 مللي أمبير \| تبديد الطاقة: 1.5 واط \| التبديد الحراري: 5.1 وحدة حرارية بريطانية/ساعة
مفتاح ومقاييس الأسلاك	موضع مفتاح التبديل: 2 \| فئة الأسلاك: 1 \| القواعد المتوافقة: 1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S
التقييمات البيئية	درجة حرارة التشغيل: -20 إلى 55 درجة مئوية \| الاهتزاز: 5g عند 10-500 هرتز \| صدمة التشغيل: 30g
الأبعاد المادية	الأبعاد: 2.21 × 0.47 × 2.97 بوصة \| الوزن: 0.08 رطل (غلاف مفتوح النمط)

الأجهزة الميدانية المتوافقة وسيناريوهات التطبيق

تتصل الوحدة 1734-IK مباشرة بمولدات النبضات الصناعية القياسية ومفاتيح الحد الميكانيكية. تشمل بيئات التحكم في الحركة الدقيقة النموذجية ما يلي:

طاولات الفهرسة الدوارة عالية السرعة وخطوط تحديد المواقع الناقلة التي تتطلب تغذية رجوع رباعية دقيقة.
أنظمة تتبع علامات التسجيل والتحكم في طول القطع في آلات التحويل.
مراقبة سرعة المغزل وزحافات قياس الإزاحة الخطية على المكابس الآلية.

قدرات التشخيص المتقدمة

توفر خمسة مؤشرات حالة مخصصة في اللوحة الأمامية تغذية بصرية في الوقت الفعلي لصحة الوحدة، واتصالات الشبكة، وقنوات المشفر المنفصلة A و B و Z. تبسط مصابيح LED ثنائية اللون الأخضر/الأحمر استكشاف أخطاء الشبكة وإصلاحها، بينما تتتبع مصابيح LED الصفراء للقناة تغيرات حالة النبضات على الفور.

الشحن العالمي، والوفاء، وشروط الضمان

الشحن السريع: تتم معالجة الطلبات المؤكدة وشحنها خلال 24 إلى 48 ساعة.
النقل العالمي: شحن جوي دولي آمن عبر فيديكس، وUPS، وDHL.
حماية الجودة: مدعومة بضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع.

رؤية Global PLC Spare HUB

غالباً ما يواجه مهندسو الأجهزة أخطاء عد عالية التردد عند توجيه كابلات المشفر الطويلة بالتوازي مع محركات المحركات عالية الجهد. تُظهر الخبرة الميدانية أن إنهاء تصريفات درع المشفر مباشرة إلى الأرض في قاعدة سكة DIN أثناء استخدام أزواج ملتوية من الفئة 1 يلغي نبضات الضوضاء المستحثة. على سبيل المثال، قامت محطة تعبئة بحل مشكلات فقد النبضات المتقطعة عن طريق التحول إلى كابلات محمية على وحدة 1734-IK الخاصة بها، مما يضمن معالجة عد مستقرة بتردد 1 ميجاهرتز.

الأسئلة الشائعة المهنية

السؤال: ما هو الدور الذي يلعبه مفتاح التبديل في الموضع 2 أثناء التثبيت المادي للوحدة 1734-IK؟

الإجابة: يمنع مفتاح التبديل في الموضع 2 الميكانيكي المشغلين من إدخال وحدة المشفر عالية السرعة هذه عن طريق الخطأ في كتل القاعدة الطرفية غير المتوافقة على اللوحة الخلفية لـ POINT I/O.

السؤال: كيف تقوم الوحدة بمعالجة العد الثنائي 24 بت داخلياً؟

الإجابة: تقوم الوحدة بتجميع النبضات الرباعية حتى 16,777,215 عد وتعين البيانات مباشرة في كلمة طويلة 32 بت لوحدة التحكم Logix المتصلة.

السؤال: هل يمكن لفنيي الصيانة تشغيل هذه الوحدة باستخدام مصدر طاقة ميداني خارجي؟

الإجابة: لا يلزم مصدر طاقة تيار مستمر خارجي لإلكترونيات الوحدة، حيث يتم سحب طاقة التشغيل مباشرة من ناقل اللوحة الخلفية لـ POINT I/O.

السؤال: ما هو نطاق مقياس الأسلاك المتوافق مع مجموعة القاعدة الطرفية؟

الإجابة: يمكن للمثبتين استخدام سلك نحاسي مجدول أو صلب من 22 إلى 14 AWG مع كتل طرفية 1734 المتوافقة.

السؤال: ما هي خطوات استكشاف الأخطاء وإصلاحها التي تنطبق إذا ومض مؤشر حالة الوحدة باللون الأحمر أثناء بدء التشغيل؟

الإجابة: يشير المؤشر الأحمر الوامض عادةً إلى خطأ في الاتصال باللوحة الخلفية أو تكوين شبكة غير صحيح؛ يجب على الفنيين التحقق من مفاتيح عقدة الشبكة وبرامج محولاتها.
