1734-EPAC مصدر طاقة توسعة Allen-Bradley POINT I/O | تسليم سريع

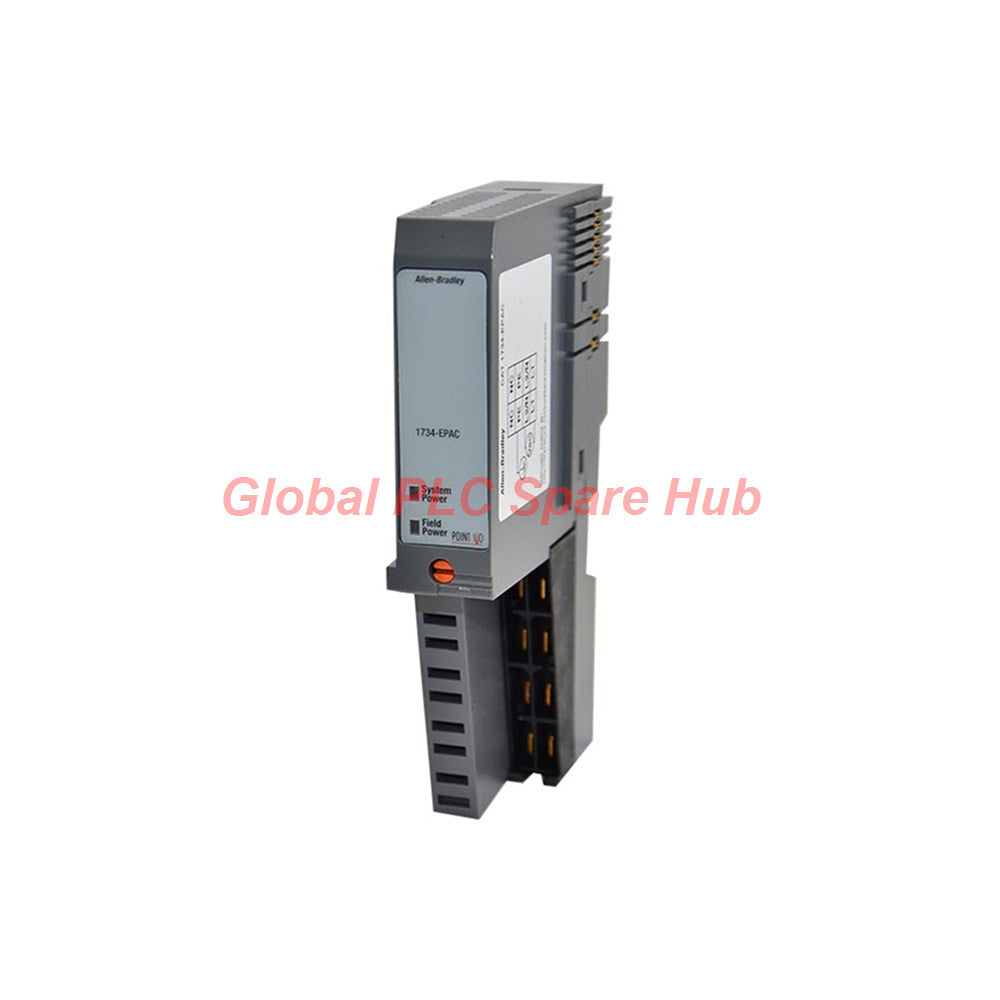

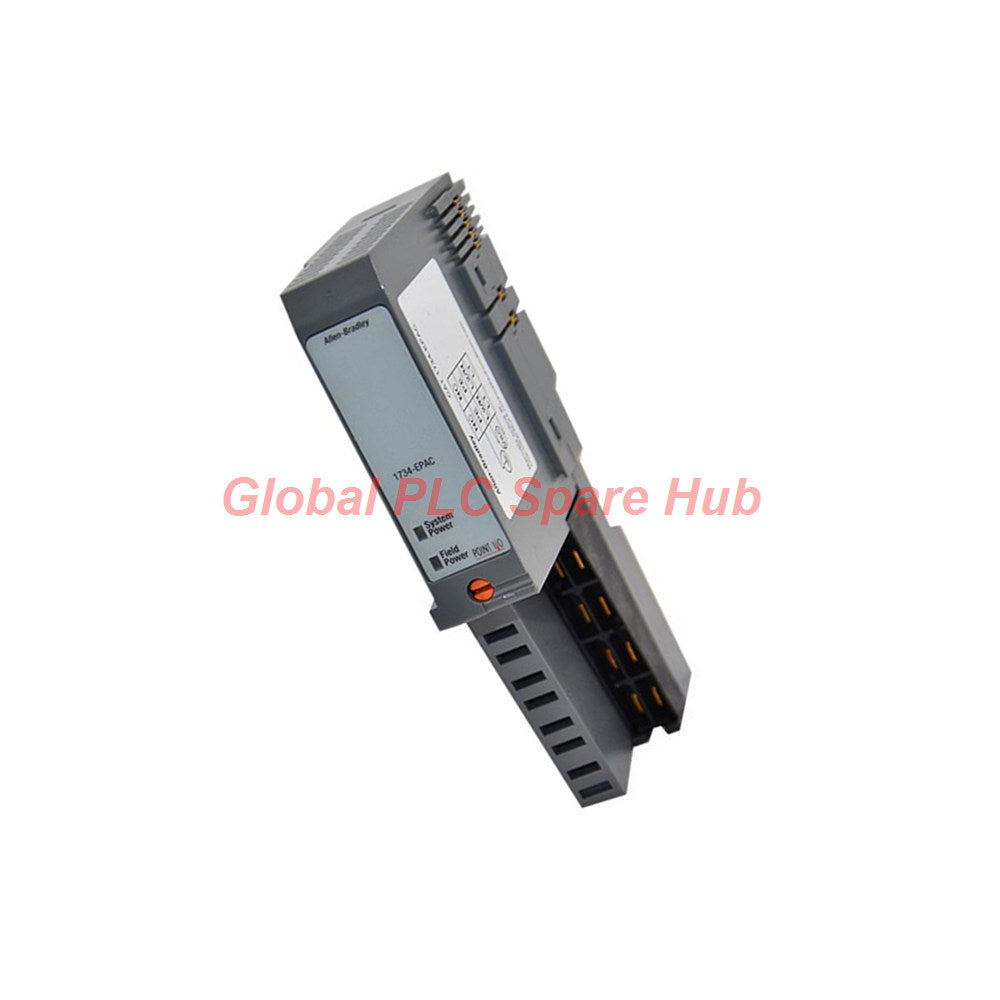

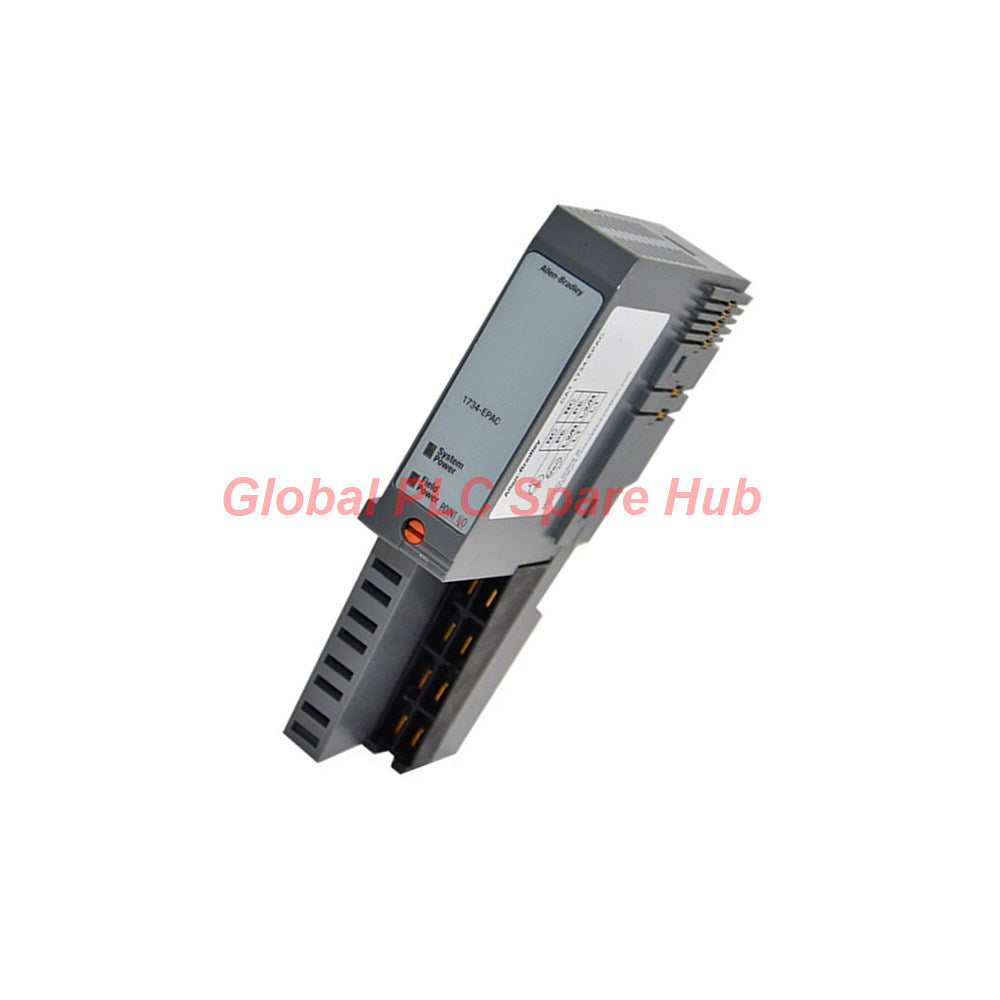

نظرة عامة على مصدر الطاقة التوسعي 1734-EPAC Allen-Bradley POINT I/O

يعد 1734-EPAC، المصمم بواسطة Allen-Bradley (Rockwell Automation)، وحدة توزيع طاقة مجال تيار متردد متخصصة مصممة لسلسلة Bulletin 1734 POINT I/O. يعمل 1734-EPAC على نطاق اسمي يتراوح بين 120 و240 فولت تيار متردد، ويوفر تيار إمداد طاقة 10 أمبير مع إنشاء أقسام عزل كهربائي وظيفي آمنة بين مجموعات وحدات الإدخال والإخراج.

رؤية Global PLC Spare HUB

يقوم مهندسو السلامة الكهربائية في Global PLC Spare HUB بتنفيذ 1734-EPAC بشكل متكرر في لوحات التحكم الصناعية حيث تتطلب المشغلات التي تعمل بالتيار المتردد ومستشعرات المجال تقسيم طاقة معزولًا عن بطاقات رقمية ذات جهد منخفض. خلال ترقية نظام حديثة في مصنع لأتمتة التعبئة والتغليف، قام فريقنا الفني بتقييم حدود التبديد الحراري عبر رفوف الوحدات عالية الكثافة. وقد تحققنا من أن الحفاظ على درجات حرارة المحيط داخل الخزانة أقل من 55 درجة مئوية يمنع التشغيل المبكر لمكونات الحماية من الجهد الزائد الداخلية من نوع MOV، مع الحفاظ على حمل استهلاك الطاقة الكامل البالغ 15.1 واط دون تراجع في الجهد.

مصفوفة التكوين وتسلسل المواصفات الفنية

• الشركة المصنعة والسلسلة: Allen-Bradley (Rockwell Automation) / سلسلة POINT I/O (1734-EPAC)
• المعلمات الكهربائية والحماية الأساسية
  • نوع الوحدة: وحدة إمداد طاقة توسعية تيار متردد
  • مدخل طاقة المجال الاسمي: 120 أو 240 فولت تيار متردد (نطاق تشغيل 85 إلى 264 فولت تيار متردد)
  • تصنيف تيار الاندفاع: 2 أمبير لمدة 6 مللي ثانية مع حماية مدمجة من الصمامات
  • قمع الجهد الزائد: حماية من مقوم أكسيد المعدن (MOV) والصمامات
  • استهلاك الطاقة وتبديدها: 15.1 واط كحد أقصى لاستهلاك الطاقة / 8.4 واط كحد أقصى لتبديد الطاقة
  • سعة التيار والعزل: 10 أمبير تيار إمداد الطاقة مع عزل مستمر 264 فولت
  • التبديد الحراري: 28.7 وحدة حرارية بريطانية/ساعة كحد أقصى لإخراج الحرارة

المعدات المناسبة وسيناريوهات التطبيق

• رفوف POINT I/O الموزعة التي تتطلب تقسيم طاقة وظيفي بين أجهزة التيار المتردد والتيار المستمر المختلطة.
• خلايا التصنيع الصناعية التي تستخدم صمامات الملف اللولبي ومبتدئات المحركات والمؤشرات التجريبية بجهد 120 فولت/240 فولت تيار متردد.
• منصات الآلات المعيارية حيث يمنع تجميع الوحدات حسب المهمة التشغيلية تداخل حلقة الأرض.
• بنى اتصال Bulletin 1734 الموسعة التي تدعم من 4 إلى 17 وحدة إدخال/إخراج لكل مجموعة طاقة.

إمكانيات التشخيص ومراقبة الطاقة

• تُوفر مؤشرات حالة LED خضراء مزدوجة في اللوحة الأمامية تأكيدًا بصريًا فوريًا لسلامة طاقة المجال وطاقة نظام 5 فولت.
• تتحمل اختبار العزل الكهربائي حتى 3250 فولت تيار مستمر لمدة 60 ثانية لضمان سلامة العزل عالي الجهد.
• تمتص دائرة MOV المدمجة قمم الجهد العابر عالي الطاقة قبل أن تصل إلى مكونات اللوحة الخلفية الحساسة.
• تتصل مباشرة ببروتوكولات إيقاف التشغيل الآمن القياسية عندما يتم تشغيل عزل ناقل الطاقة في جانب المجال يدويًا.

اللوجستيات والتنفيذ وشروط الضمان

• الحالة والتعبئة: جديد تمامًا ومعايير تعبئة المصنع الأصلية.
• وقت إرسال الطلبات: معالجة سريعة للطلب في غضون 24 إلى 48 ساعة وتنفيذ الإرسال عالميًا.
شركات الشحن: النقل الدولي السريع عبر FedEx وUPS وDHL.
• ضمان: بند شامل لحماية العيوب المصنعية لمدة 12 شهرًا.

الأسئلة الشائعة (FAQ)

س: لماذا يعد تحديد موضع DIN-rail الفعلي أمرًا بالغ الأهمية عند حساب الحد الأقصى لعدد وحدات الإدخال/الإخراج المدعومة بواسطة 1734-EPAC؟

ج: تعتمد سعة الوحدة الدقيقة – التي تتراوح من 4 إلى 17 وحدة – بشكل كبير على إجمالي سحب التيار والمسافة المادية للناقل من نقطة تغذية مصدر الطاقة.

س: ما هو الاحتياط الأمني ​​المحدد الذي يجب على الفنيين اتباعه عند تبديل الوصلات الميدانية أو توصيلها في 1734-EPAC؟

ج: يجب على موظفي الصيانة إيقاف تشغيل الطاقة الخارجية من جانب المجال تمامًا قبل توصيل أو فصل أسلاك الطرفيات لمنع القوس الكهربائي الخطير.

س: كيف تتفاعل حماية MOV والصمامات المدمجة في 1734-EPAC أثناء ارتفاعات الجهد الصناعية الشديدة؟

ج: تقوم MOV بتحويل قمم الجهد العابر بعيدًا عن الدوائر الداخلية بينما تقطع الصمامات المدمجة أعطال التيار الزائد المستمرة لحماية الوحدات اللاحقة.

س: ما هي الحدود البيئية التي يجب الحفاظ عليها داخل العلبة الكهربائية لمنع خنق الحرارة في 1734-EPAC؟

ج: يجب ألا تتجاوز درجة حرارة التشغيل المحيطة للعلبة 55 درجة مئوية (131 درجة فهرنهايت) ويجب أن تظل الرطوبة النسبية أقل من 95٪ غير متكثفة.

س: كيف تؤثر شهادات الوكالات الدولية على نشر 1734-EPAC في صادرات الآلات العالمية؟

ج: تحمل الوحدة موافقات الامتثال cULus وCE وC-Tick، مما يضمن قبولًا تنظيميًا سلسًا في أسواق أمريكا الشمالية وأوروبا وأستراليا.
