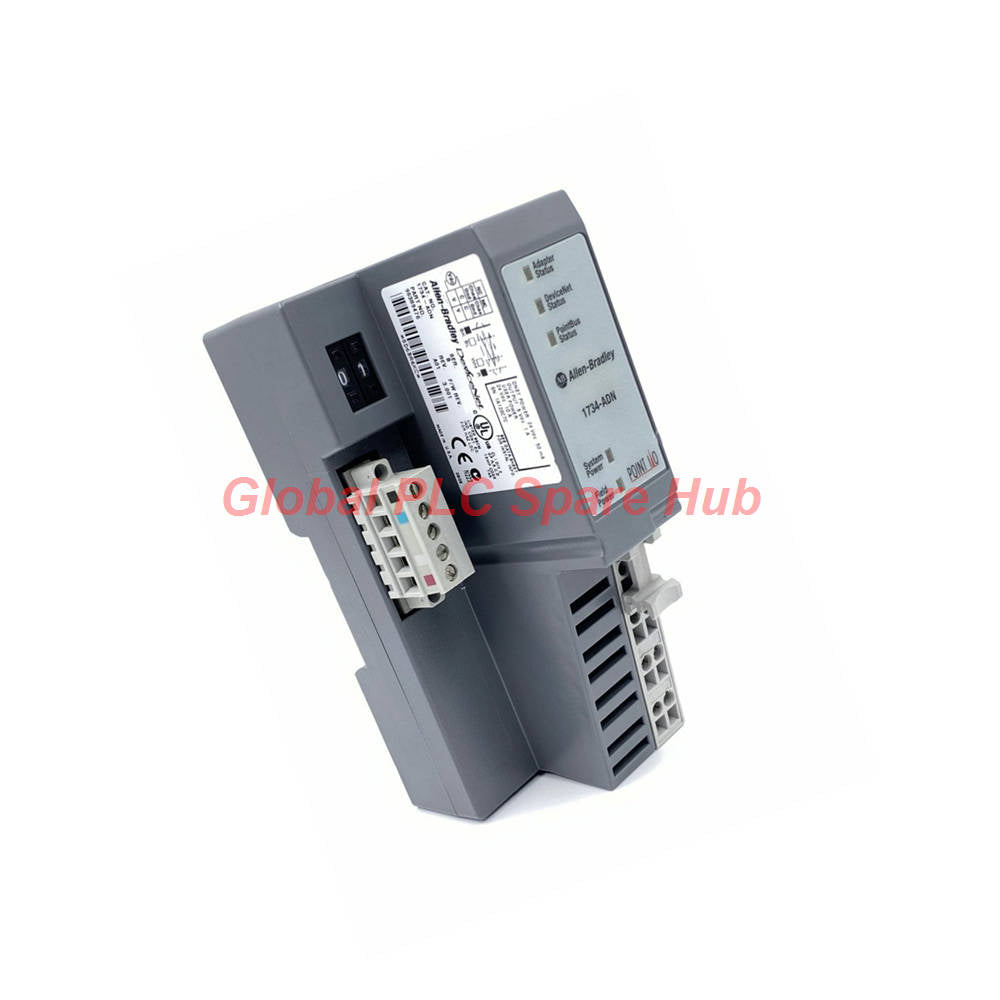

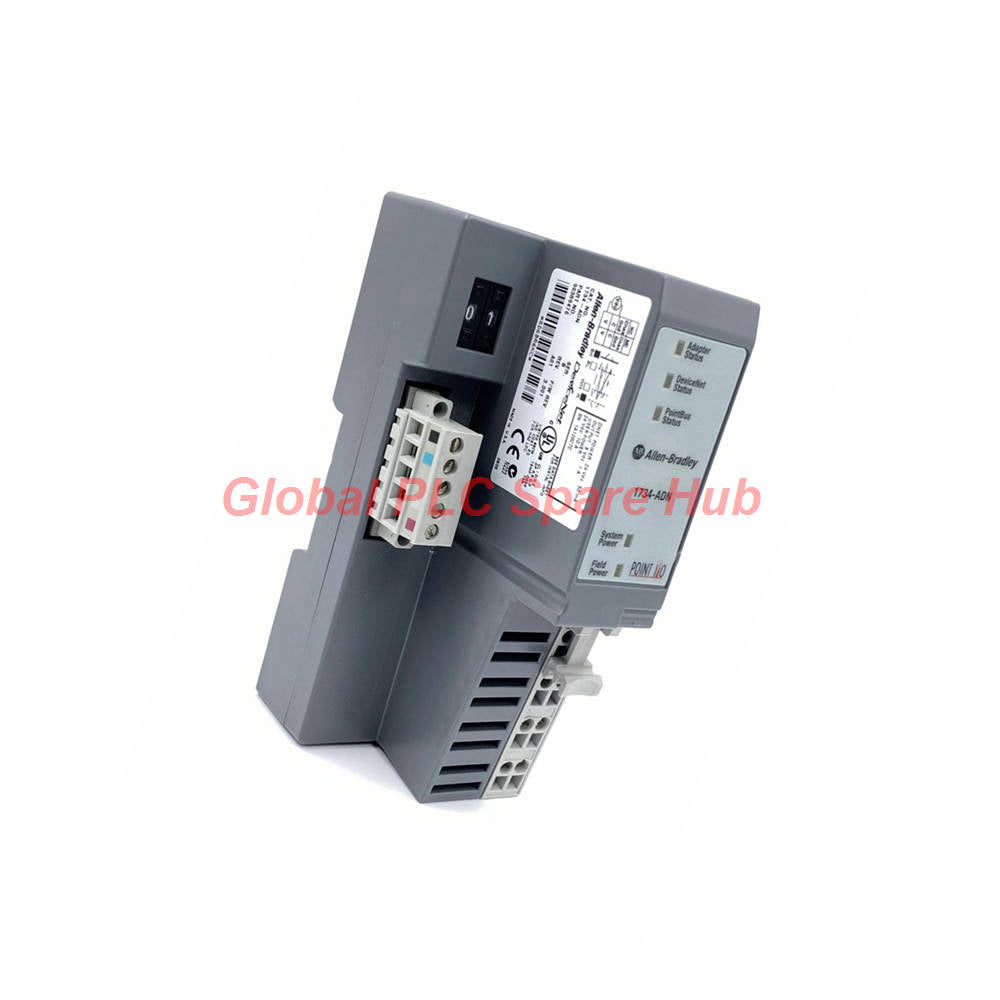

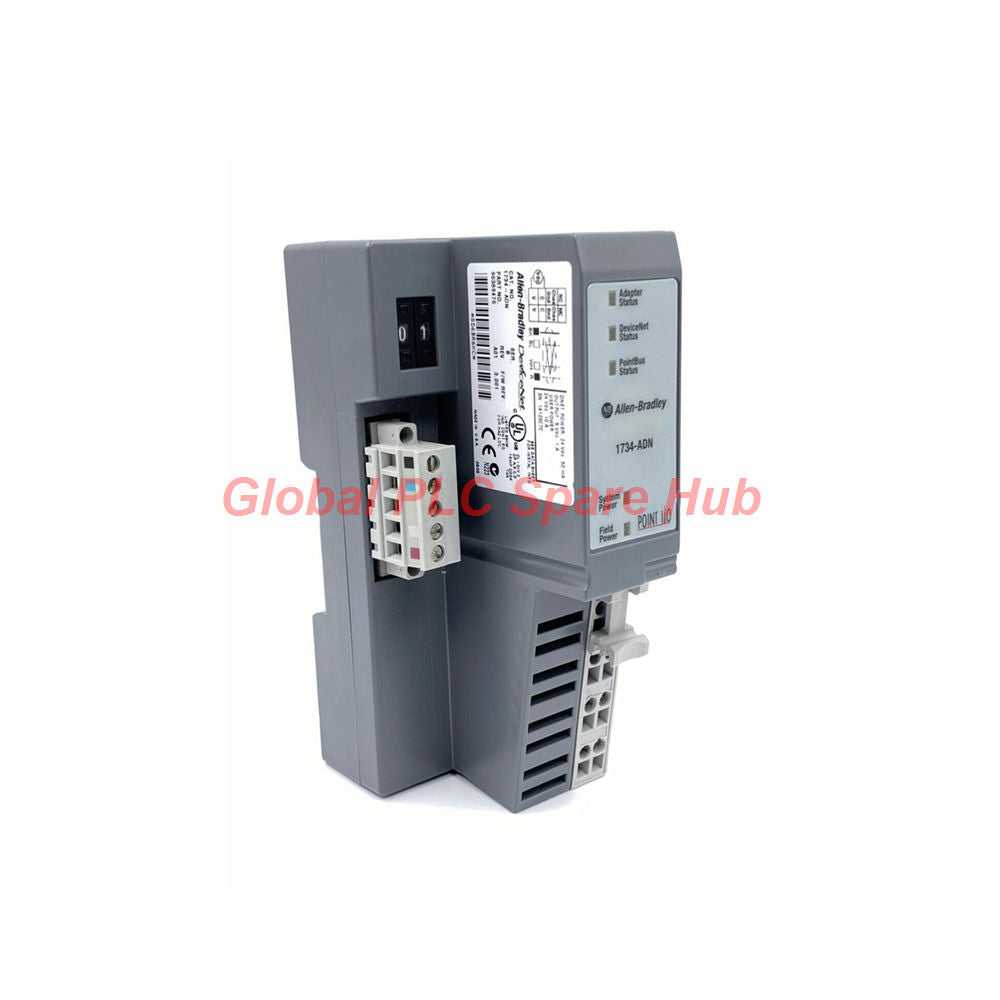

1734-ADN Allen-Bradley POINT I/O DeviceNet Adapter Module | Fast Delivery

1734-ADN وحدة محول DeviceNet للنقاط الرقمية والتماثلية من Allen-Bradley | تسليم سريع

Manufacturer: Allen-Bradley
Product No.: 1734-ADN
Condition： متوفر بالمخزون
Product Type: محول DeviceNet
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على وحدة محول DeviceNet من Allen-Bradley POINT I/O طراز 1734-ADN

يُعد 1734-ADN، الذي صممته شركة Allen-Bradley (روكويل أوتوميشن)، محول اتصال DeviceNet عالي الأداء مصمم لربط المستشعرات والمحركات الميدانية الموزعة بوحدات التحكم الرئيسية. يوضع 1734-ADN في أقصى الجانب الأيسر من رف POINT I/O، ويدير اتصال POINTBus المحلي لما يصل إلى 63 وحدة إدخال/إخراج متصلة.

رؤية Global PLC Spare HUB

ينشر متخصصو هندسة الشبكات في Global PLC Spare HUB بشكل متكرر 1734-ADN في خلايا الآلات المعيارية وخطوط التعبئة والتغليف الآلية حيث يكون توسيع العقد الموزعة أمرًا بالغ الأهمية. خلال مشروع تكامل أرضية المصنع الأخير، قام فريقنا الهندسي بتقييم أوقات استعادة الشبكة بعد إسقاط العقد العرضي على جذع DeviceNet بسرعة 500K باود. لقد تحققنا من أن تكوين ميزة الاستبدال التلقائي للجهاز (ADR) بشكل صحيح داخل الماسح الضوئي الرئيسي يسمح بالتنزيل التلقائي السلس للمعلمات إلى وحدة استبدال مثبتة حديثًا دون الحاجة إلى اتصال كمبيوتر محمول أو تدخل يدوي من RSLogix.

مصفوفة التكوين والتسلسل الهرمي للمواصفات الفنية

الشركة المصنعة والسلسلة: Allen-Bradley (روكويل أوتوميشن) / سلسلة POINT I/O (1734-ADN)
الاتصال الأساسي والمعلمات الكهربائية
- وظيفة الوحدة: محول DeviceNet وواجهة رئيسية لـ POINTBus
- جهد الإمداد المدخل: 23 VDC (نطاق تشغيل اسمي 24 VDC)
- متطلبات الطاقة الجانبية للمجال: 400 مللي أمبير مع تيار تدفق 6 أمبير
- تبديد واستهلاك الطاقة: 2.8 واط عند 28.8 فولت / 8.1 واط إجمالي استهلاك الطاقة
- تيار لوحة POINTBus الخلفية: 1000 مللي أمبير كحد أقصى لإخراج الإمداد
- حدود السعة: ما يصل إلى 63 وحدة مدعومة كحد أقصى و 504 نقاط إدخال/إخراج كحد أقصى
- سرعات نقل DeviceNet: قابلة للاختيار 125 كيلو، 250 كيلو، أو 500 كيلو بت/ثانية (تدعم السرعة التلقائية)

المعدات المناسبة وسيناريوهات التطبيق

خلايا أتمتة الآلات الموزعة التي تتطلب وصلات عقد صغيرة مثبتة على قضبان DIN.
أنظمة تتبع الناقلات وخطوط نقل المواد الآلية.
معدات العمليات المثبتة على الزلاجات التي تدمج Rockwell ControlLogix أو CompactLogix عبر شبكات DeviceNet.
ترقيات التعديل التحديثي التي تحل محل محولات الاتصال القديمة في أنظمة Bulletin 1734 القائمة.

قدرات التشخيص ومراقبة الشبكة

توفر مؤشرات LED المدمجة في اللوحة الأمامية ملاحظات فورية عن حالة الشبكة والطاقة واتصال POINTBus.
تتحقق الاختبارات الذاتية للأجهزة المضمنة من سلامة الذاكرة وحالة جهاز الإرسال والاستقبال الداخلي فورًا عند بدء التشغيل.
ترسل ميزات الإبلاغ عن الأخطاء انقطاعات مستوى العقدة وتحذيرات جهد الناقل مباشرة إلى جدول الماسح الضوئي لوحدة التحكم الرئيسية.
يتيح الوصول إلى مفتاح العجلة الدوارة التحقق السريع من عنوان عقدة الجهاز من العنوان 0 إلى 63 دون الحاجة إلى أدوات برمجية.

اللوجستيات والتسليم وشروط الضمان

الحالة والتعبئة: معايير تعبئة المصنع الأصلية والجديدة تمامًا.
مهلة الإرسال: معالجة الطلبات السريعة في غضون 24 إلى 48 ساعة وتنفيذ الإرسال العالمي.
شركات الشحن: النقل الدولي السريع عبر FedEx وUPS وDHL.
ضمان: بند شامل للحماية من عيوب التصنيع لمدة 12 شهرًا.

الأسئلة المتكررة

س: كيف تتفاعل إعدادات مفتاح العجلة الدوارة في 1734-ADN مع عناوين العقدة المكونة برمجيًا؟

ج: عندما يتم الضبط بين العنوانين 0 و 63، يتجاوز مفتاح العجلة الدوارة للأجهزة إعدادات البرامج أثناء بدء التشغيل الأولي، ويخزن عنوان العقدة الافتراضي في ذاكرة غير متطايرة ما لم يتم ضبطه على وضع التكوين الديناميكي.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها المحددة التي يجب اتخاذها إذا فشل 1734-ADN في التعرف على وحدات قاعدة POINT I/O المرفقة حديثًا بالناقل المحلي؟

ج: تحقق من أن جميع أقفال الوحدة المنزلقة مثبتة بإحكام في مكانها وتأكد من عدم تجاوز حد تيار POINTBus البالغ 1000 مللي أمبير بواسطة بطاقات الإخراج الرقمي عالية الكثافة.

س: هل يمكن لميزة الاستبدال التلقائي للجهاز (ADR) في 1734-ADN استعادة بيانات التكوين إذا تم استبدال وحدة تابعة؟

ج: نعم، يقوم ADR تلقائيًا بتنزيل معلمات التكوين المحفوظة مسبقًا من الماسح الضوئي الرئيسي إلى الوحدة البديلة بمجرد تشغيل العقدة على الشبكة.

س: لماذا يكون التركيب الرأسي إلزاميًا عند تثبيت 1734-ADN على قضيب DIN؟

ج: يضمن التوجيه الرأسي التبريد الأمثل بالحمل الحراري الطبيعي عبر فتحات التهوية، مما يمنع الاختناق الحراري الداخلي والتدهور الإلكتروني أثناء ظروف خزانة محيطة عالية.

س: ما هي العوامل التقنية التي يجب على المهندسين تقييمها عند التخطيط لترحيل سرعة الشبكة من 125 كيلو إلى 500 كيلو باود على جذع 1734-ADN؟

ج: يجب على المهندسين التحقق من أن أطوال خط الجذع المادية لا تتجاوز حدود المسافة القصوى المحددة بواسطة معايير DeviceNet لمعدلات الباود الأعلى والتأكد من أن جميع كابلات الإسقاط تتوافق مع مواصفات المعاوقة.
