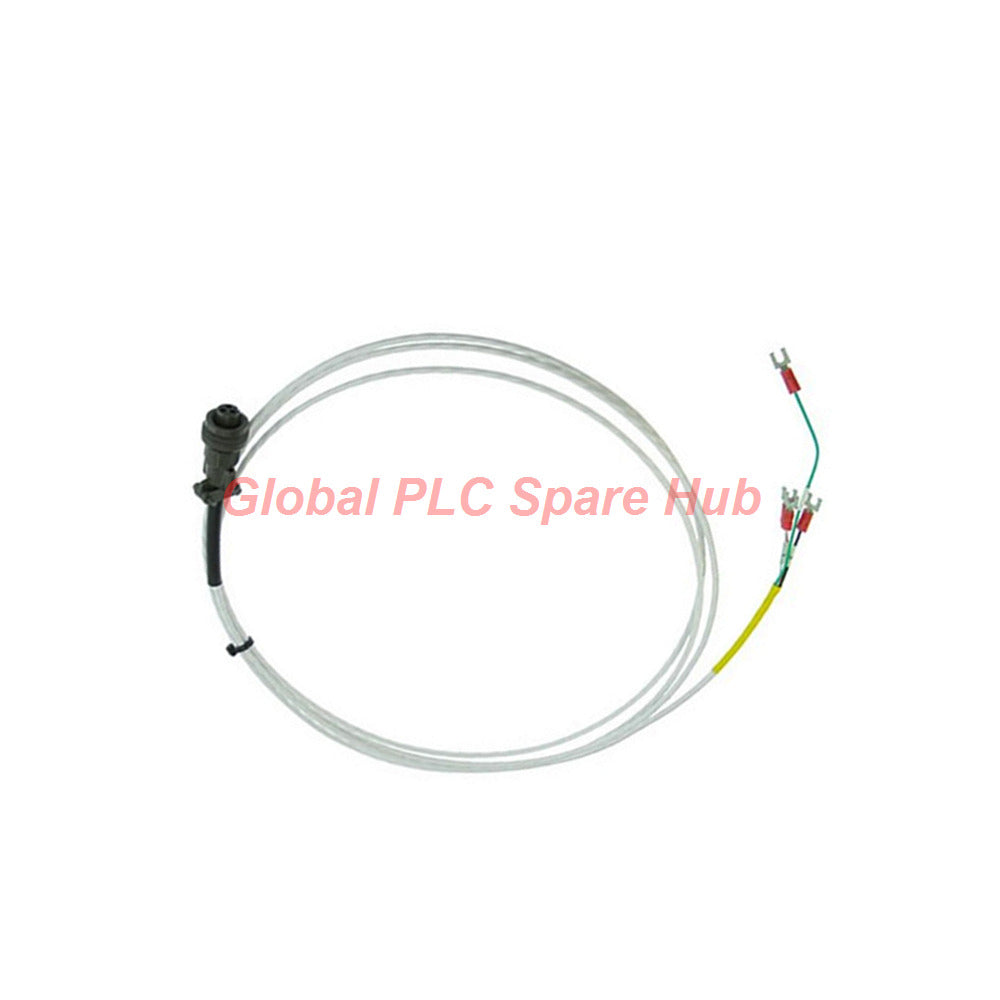

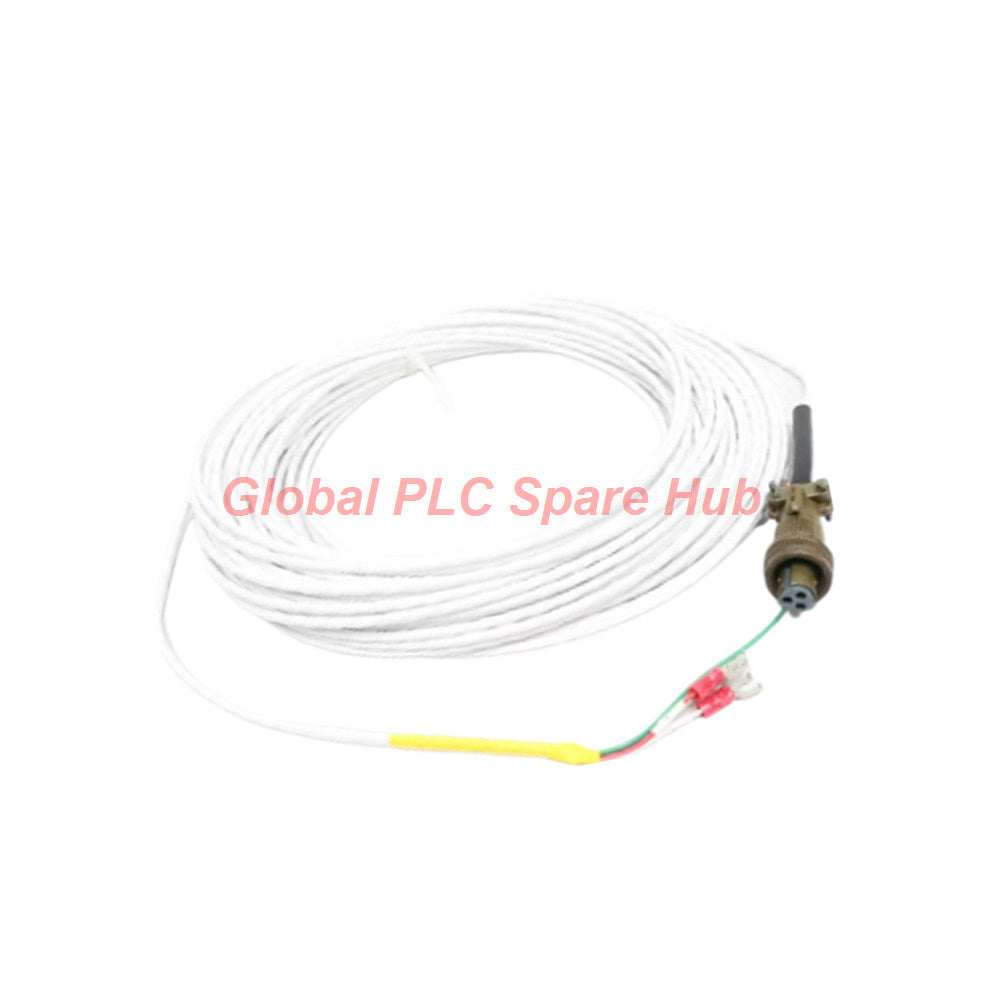

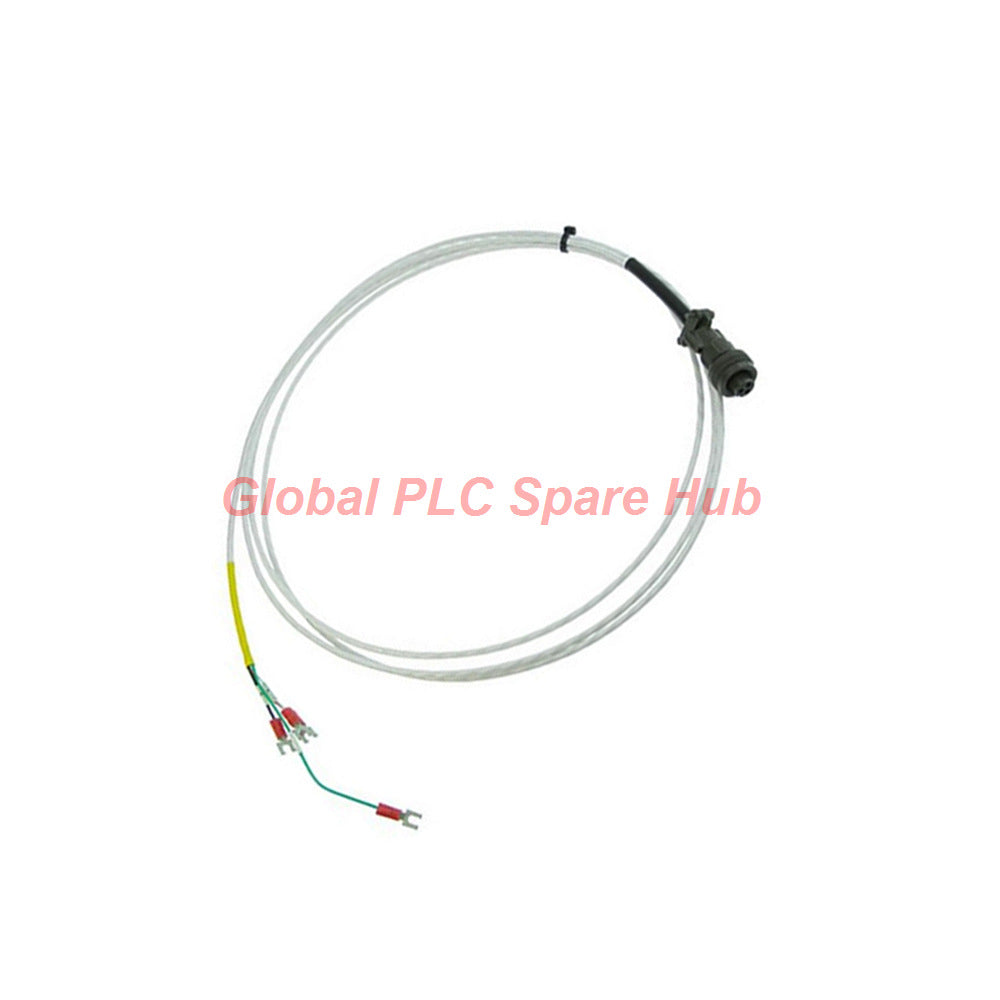

كابل Bently Nevada الموصّل المحمي 16925-30 | 30 قدم

سلامة الإشارة وملف تعريف الكابل

يُعد الكابل 16925-30 من Bently Nevada كابل ربط محمي عالي الأداء مصمم لنقل بيانات استشعار الاهتزاز والتقارب بدقة. تم تصنيع هذا الكابل بأسلاك موصلة بقياس 22 AWG (0.5 مم²)، مما يضمن الحد الأدنى من توهين الإشارة على امتداد 30 قدمًا. إنه يعمل كجسر حيوي بين مجسات التقارب الحساسة وأجهزة المراقبة، مع الحفاظ على سلامة الحماية من التداخل الكهرومغناطيسي/تداخل الترددات الراديوية (EMI/RFI) في البيئات الصناعية الصعبة.

التكوين والمواصفات

• رقم الجزء: 16925-30
• بناء الكابل: محمي بثلاثة موصلات
• توزيع الأطراف:
  • طرف الجهاز: قابس ثلاثي الفتحات
  • طرف الإنهاء: عروات طرفية مقواة
• مقياس السلك: 22 AWG (0.5 مم²)
• المدى التشغيلي: 30 قدمًا (ثابت)
• نطاق النظام: 2.0 قدم كحد أدنى إلى 99 قدم كحد أقصى

اللوجستيات وضمان الجودة

• اللوجستيات العالمية: نقل سريع وموثوق عبر FedEx وUPS وDHL.
• وقت التنفيذ: يتم شحن الطلبات المتوفرة في المخزون خلال 24-48 ساعة.
• الضمان: يشمل ضمان أداء قياسي لمدة 12 شهرًا في الصناعة.

دليل الاختيار والتوافق

إذا كانت متطلبات مسافة المراقبة الخاصة بك تختلف، استخدم الخيارات التالية للحفاظ على مستويات المعاوقة المعايرة للنظام:

الخيارات المتاحة:

• 16925-30 (30 قدم): الاختيار الحالي
• 16925-50 (50 قدم): عرض المواصفات الفنية لـ 16925-50

اقتراح فني: عند الترقية من 16925-30 إلى 16925-50، تحقق دائمًا من السعة القصوى المسموح بها لنظام المسبار. يمكن أن يؤدي طول الكابل الزائد عن مواصفات النظام إلى إزاحة الطور، مما قد يؤدي إلى انحراف نتائج تحليل الاهتزاز في المراقبة عالية التردد.

الأسئلة الشائعة للمحترفين

س: هل يتطلب هذا الكابل حماية خاصة بالقنوات؟
ج: بينما يتميز الكابل 16925-30 بحماية قوية، ننصح بتوجيهه في قناة مخصصة إذا كان معرضًا لمناطق بها رذاذ زيت عالي أو حركة سير كثيفة لمنع التآكل المادي للعزل.

س: هل يمكنني استخدام هذا الكابل مع محولات اهتزاز غير تابعة لـ Bently Nevada؟
ج: تم تحسين هذا الكابل لأنظمة التقارب القياسية ثلاثية الأطراف. تحقق من تخطيط الأطراف ومتطلبات المعاوقة للمحول الخاص بك لضمان التوافق الكامل مع القابس ثلاثي الفتحات.

س: ما هي فائدة حجم الموصل 22 AWG؟
ج: يوفر الموصل الذي يبلغ 0.5 مم² التوازن المثالي بين المقاومة المنخفضة لتشغيل المسافات الطويلة والمرونة المادية للتركيب على جانب الخزانة.

س: هل يوجد متطلب عزم دوران محدد للقابس ثلاثي الفتحات؟
ج: يكفي الشد باليد حتى يصبح محكمًا. يمكن أن يؤدي الإفراط في الشد إلى إتلاف الدبابيس الداخلية؛ وضمان اتصال نظيف وخالٍ من الحطام أهم لجودة الإشارة من الشد المفرط.

س: متى يجب أن أختار كابلًا محميًا بدلاً من الإصدار المدرع؟
ج: اختر الكابل المحمي (16925-30) لتشغيل الخزانة الداخلية أو القنوات النظيفة. استخدم الإصدارات المدرعة فقط عندما يكون الكابل معرضًا للتأثير الميكانيكي أو العوامل البيئية الخارجية القاسية.

رؤية Global PLC Spare HUB

يُعد الكابل 16925-30 أداة فعالة في مراقبة الاهتزازات. يوضح مراجعتنا الفنية أن درعه 22 AWG يرفض بشكل فعال الضوضاء ذات التردد المنخفض الشائعة في مناطق تشغيل محركات التيار المتردد. إنه مناسب بشكل خاص للوصلات بين الرف والمسبار في نظام Bently Nevada 3500. يضمن استخدام هذا الكابل الأصلي المطابق لمواصفات الشركة المصنعة للمعدات الأصلية (OEM) أن برامج التشخيص تتلقى بيانات خام وغير ملوثة، وهو أمر ضروري لقياسات الاهتزاز من الذروة إلى الذروة الدقيقة وتشخيص تآكل المحامل.
