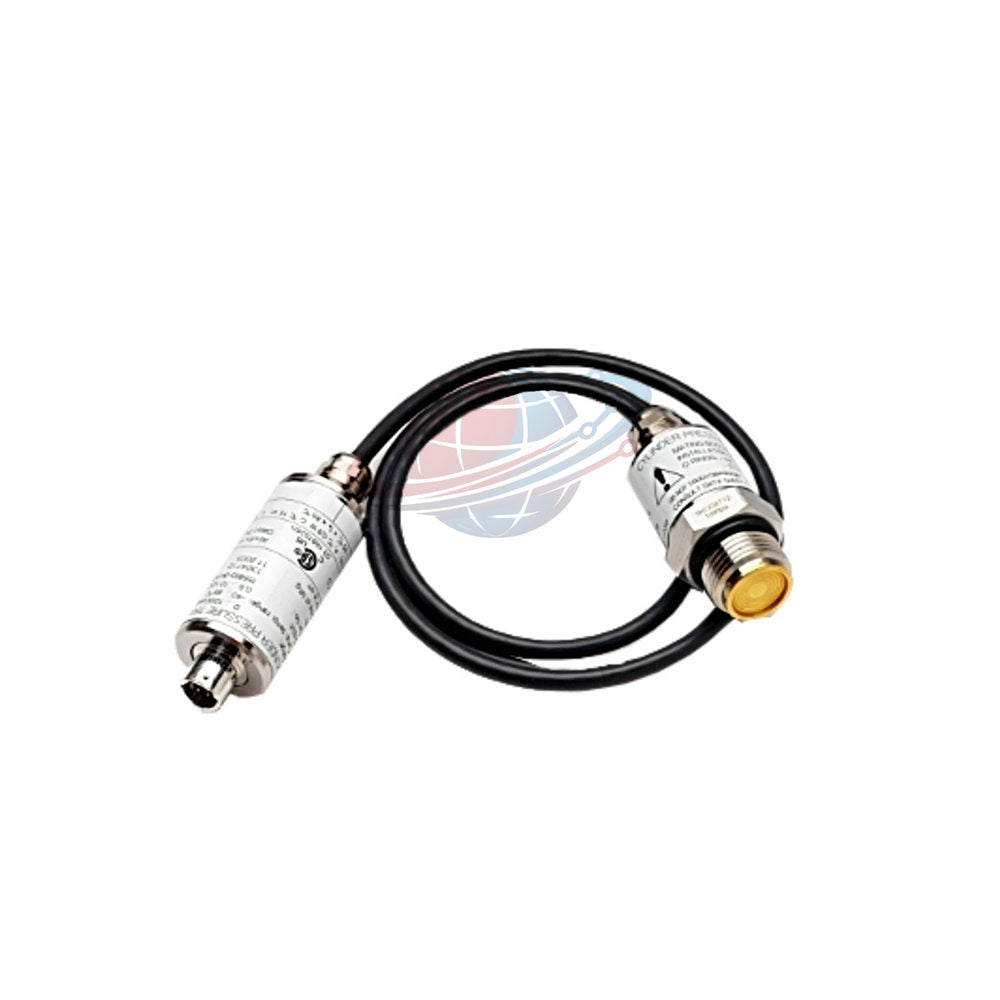

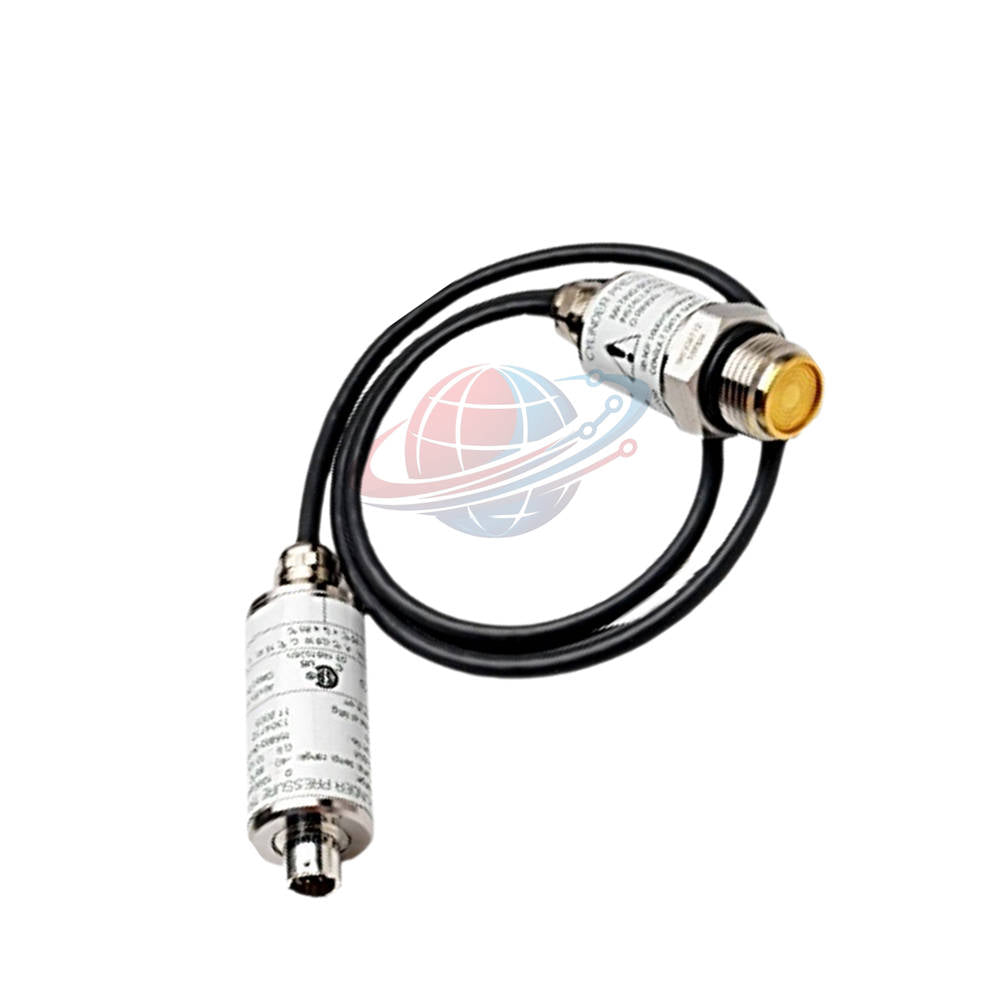

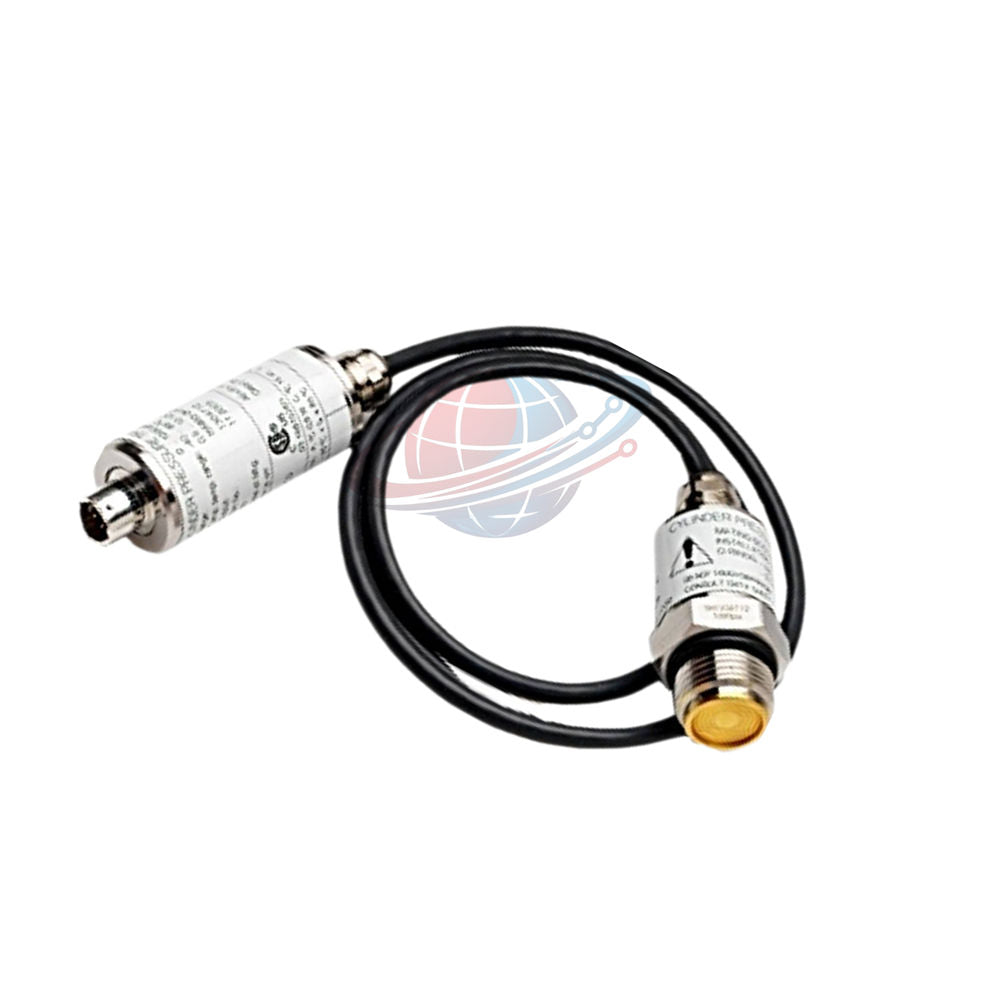

165855-15-CN محول ضغط الأسطوانة بنتلي نيفادا

165855-15-CN | محول ضغط أسطوانة بنتلي نيفادا

يوفر 165855-15-CN قياسًا دقيقًا لضغط الأسطوانة لأنظمة مراقبة حالة الضاغط الترددي.

يعمل المحول في بيئات الضاغط العدوانية كيميائيًا والصعبة ميكانيكيًا.

تحسّن بنية الإلكترونيات المعزولة استقرار القياس على المدى الطويل أثناء دورات الضغط المستمرة.

يتكامل هذا الطراز مباشرة مع منصات المراقبة Bently Nevada 3500/77M وبيئات برنامج System 1.

معلومات المنتج الأساسية

• العلامة التجارية: بنتلي نيفادا (Bently Nevada)
• الموديل: 165855-15-CN
• السلسلة: سلسلة محولات ضغط الأسطوانة 165855
• نوع الجهاز: محول ضغط الأسطوانة
• المنشأ: صنع في الولايات المتحدة الأمريكية
• خيار نطاق الضغط: 0 إلى 172 بار (0 إلى 2500 رطل لكل بوصة مربعة مطلقة)
• خيار الموافقة: موافقات خاصة بالبلد CN
• نوع الخيط: 7/8-14 UNF
• التطبيق الأساسي: تحليل ضغط الضاغط الترددي

بيانات الأداء الهندسي

• تقنية القياس: استشعار الضغط الدوري المطلق
• نطاق القياس: 0 إلى 172 بار
• الخرج الكامل للمقياس: 10 ±0.3 Vdc
• الخرج الصفري: 0.5 ±0.1 Vdc
• استجابة التردد: 0 هرتز إلى 5500 هرتز ±1 ديسيبل
• الخطية: ±0.3% من المقياس الكامل
• التكرارية: ±0.3% من المقياس الكامل
• التخلفية: ±0.3% من المقياس الكامل
• ضغط الإثبات: 1.5 × المقياس الكامل
• ضغط الانفجار: 3 × المقياس الكامل
• مصدر الطاقة: 18 إلى 30 Vdc
• الحد الأقصى للتيار: أقل من 15 مللي أمبير
• درجة حرارة التشغيل: -40 درجة مئوية إلى +150 درجة مئوية لرأس المستشعر
• درجة حرارة الإلكترونيات: -40 درجة مئوية إلى +85 درجة مئوية
• مقاومة الرطوبة: 95% في بيئات التكثف
• حماية من دخول الماء والغبار: هيكل حاصل على تصنيف IP67
• الوزن: حوالي 0.4 كجم

الخصائص الميكانيكية والمادية

• أسطح استشعار مطلية بالذهب لتحسين مقاومة التآكل.
• مواد C-276 الملامسة للسوائل تدعم بيئات الغاز العدوانية.
• فولاذ مقاوم للصدأ 316L لتحسين المتانة الهيكلية.
• إلكترونيات بعيدة لتقليل التعرض للضغط الحراري.
• بنية كابل متكاملة لتحسين استقرار الإشارة.
• مصمم لظروف تشغيل الضاغط القاسية.

تفاصيل التكوين

توافق وسائط الضغط

بيئات التطبيق

• مراقبة حالة الضاغط الترددي
• تشخيص منصات ضغط الغاز
• أنظمة ضواغط البتروكيماويات
• معدات نقل الغاز عبر خطوط الأنابيب
• تحليل نبضات ضغط غاز العمليات
• أنظمة ضغط الهيدروجين والهيدروكربونات
• مراقبة ضواغط التبريد الصناعية

قدرات التشخيص

• اكتشاف تسرب الصمامات
• تحليل عدم توازن الأسطوانة
• مراقبة كفاءة الضغط
• تشخيص نبضات الضغط
• تقييم حمل الرأس المتقاطع
• تحديد التآكل الميكانيكي في المراحل المبكرة
• تتبع أداء الضاغط الديناميكي

التوافق الموصى به للنظام

• شاشة ضغط الأسطوانة Bently Nevada 3500/77M
• برنامج Bently Nevada System 1 لإدارة الأصول
• أنظمة مراقبة الضاغط الترددي
• منصات حماية الآلات الصناعية
• هندسة الصيانة المعتمدة على الحالة

توصيات التركيب

• يتم التركيب باستخدام مجموعة صمام عزل متوافقة.
• تطبيق عزم التركيب المحدد أثناء التركيب.
• تثبيت غلاف الإلكترونيات بالقرب من هيكل الضاغط.
• حماية كابلات الإشارة من التعرض للاهتزاز المفرط.
• التحقق من توافق وسائط الضغط قبل التشغيل.
• استخدام محولات معتمدة لإغلاق منفذ الضغط.

رؤية Global PLC Spare HUB

يستهدف 165855-15-CN تطبيقات الضاغط التي تتطلب قياس ضغط ديناميكي دقيق تحت تحميل دوري مستمر.

تقلل بنية الإلكترونيات المنفصلة التأثير الحراري على استقرار القياس.

غالبًا ما يقوم مهندسو الميدان بنشر هذا المحول في أنظمة التكرير والغاز الطبيعي المسال وضغط خطوط الأنابيب.

تدعم استجابته عالية التردد تشخيصات الضاغط المتقدمة وتحليل شكل الموجة.

كما يحسن التصميم المتين للمواد الملامسة للسوائل العمر التشغيلي في البيئات الكيميائية القاسية.

معلومات التعبئة والتغليف

• 1 × محول ضغط الأسطوانة 165855-15-CN
• 1 × وثائق فحص المصنع
• 1 × ورقة بيانات المنتج
• 1 × عبوة صناعية واقية

الشحن والمهلة الزمنية

• شحن عالمي سريع متاح.
• عادةً ما يتم إرسال الطلبات في غضون 24-48 ساعة.
• تشمل خيارات شركات الشحن FedEx و UPS و DHL.
• يشمل التعبئة الصناعية الآمنة للتصدير.

معلومات الضمان

• يشمل ضمان لمدة 12 شهرًا.
• تتوفر المساعدة الفنية خلال فترة الضمان.
• تُفحص كل وحدة قبل الشحن.

أسئلة وأجوبة احترافية

لماذا تتطلب مراقبة الضاغط استجابة ضغط عالية التردد؟

تحدث تغيرات سريعة في الضغط أثناء عمل الصمامات ودورات الضغط.

تُحسن الاستجابة عالية التردد دقة تحليل شكل الموجة الديناميكي.

ما هو الخطأ الشائع في التركيب الذي يؤثر على استقرار القياس؟

غالبًا ما يؤدي التركيب غير المحكم بالقرب من صمام العزل إلى تشويه الإشارة.

يُحسن التركيب الثابت بشكل كبير قابلية تكرار شكل الموجة.

كيف يجب على المهندسين اختيار نطاق الضغط الصحيح؟

اختر نطاقًا أعلى قليلاً من أقصى ضغط تشغيل للأسطوانة.

قد تقلل النطاقات الكبيرة جدًا من حساسية قياس الضغط المنخفض.

لماذا تُعد مواد C-276 الملامسة للسوائل مهمة في تطبيقات الضاغط؟

تحتوي العديد من غازات العمليات على مركبات أكالة تُسبب تدهور المواد القياسية.

تُحسن C-276 المقاومة طويلة الأمد في البيئات الكيميائية العدوانية.

ما هي الأعراض التي قد تُشير إلى مشاكل نبضات الضغط؟

غالبًا ما تُشير أنماط شكل الموجة غير المنتظمة إلى عدم استقرار الصمام أو صدى النبضات.

يُساعد تحليل الاتجاهات في تحديد شذوذات الضاغط في المراحل المبكرة قبل حدوث حالات التوقف.
