148722-01 أداة حساس التقاربية Bently Nevada 3300 XL Test Plug

نظرة عامة على المنتج

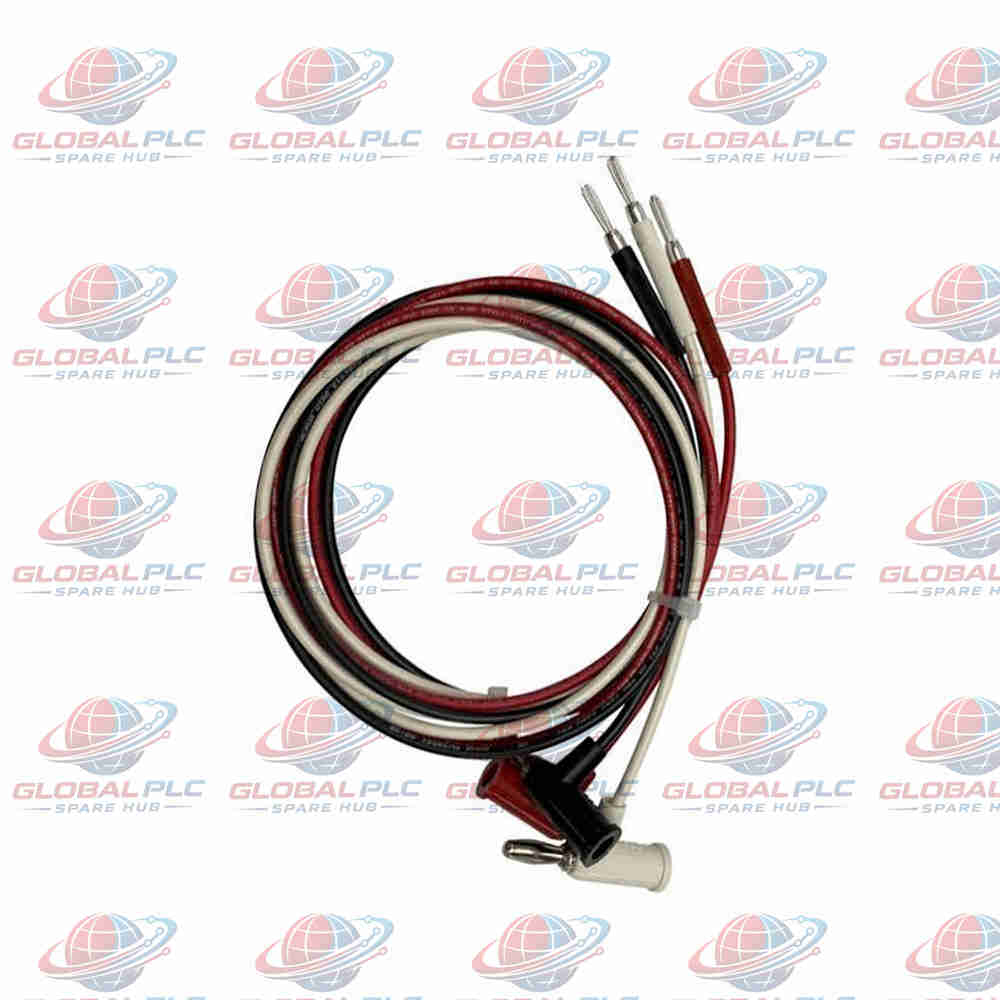

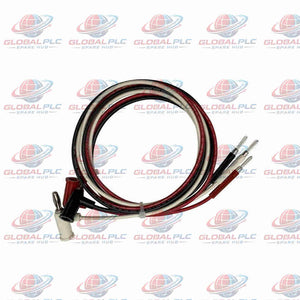

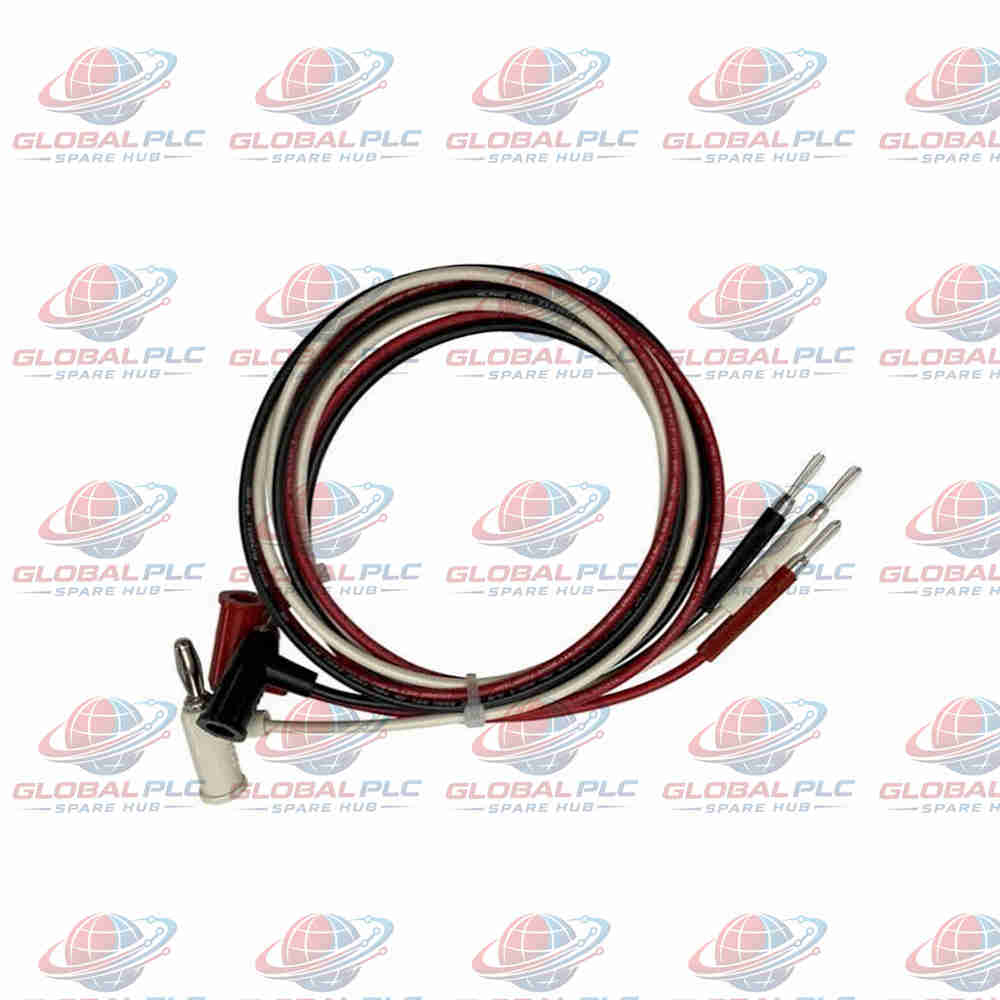

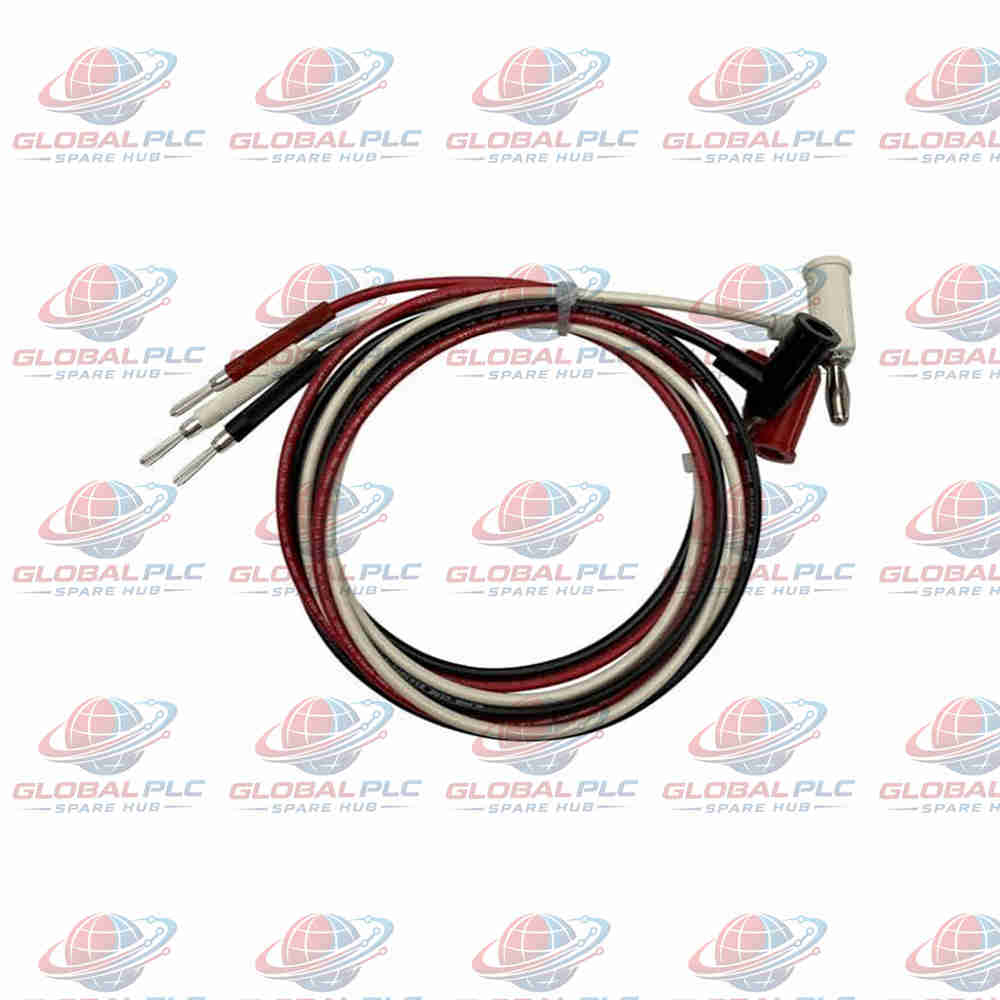

يمثل Bently Nevada 148722-01 ملحقًا تشخيصيًا متخصصًا مصممًا لعائلة مستشعرات Proximitor 3300 XL. يتميز بثلاثة دبابيس اختبار ذاتية التغذية متصلة بكابلات بطول متر واحد مرمزة بالألوان وتنتهي بقوابس موز قياسية. يقوم مهندسو الأجهزة بإدخال واجهة المحول ثلاثي الدبابيس مباشرة في منافذ الاختبار المخصصة في وحدات Proximitor من طراز 3300 XL. تتيح هذه الآلية التحقق المباشر من الإشارة، وقياسات جهد الفجوة DC، واختبار الاهتزاز الديناميكي عند الكتل الطرفية دون فصل أسلاك المجال.

المواصفات الفنية

• الشركة المصنعة: بنتلي نيفادا (Bently Nevada)
• رقم الطراز: 148722-01
• سلسلة المنتج: نظام حماية الآلات 3300 XL
• نوع الجهاز: قابس اختبار مستشعر القرب / محول تشخيصي
• طول الكابل: 1.0 متر (3.28 قدم)
• نوع الموصل: واجهة مستشعر ثلاثية الدبابيس لقوابس موز قياسية مقاس 4 مم
• تحديد الموصل: أسلاك مرمزة بالألوان (VT, COM, OUT)
• توافق الإشارة: إشارات الاهتزاز الديناميكية AC وفولتيات الفجوة DC
• مادة الهيكل: جسم قابس مصبوب من البوليمر عالي التأثير

البنية الوظيفية

استخراج الإشارة غير المتداخل

• يصل إلى مخرجات محول الطاقة الخام دون قطع طاقة حلقة 24 فولت تيار مستمر المستمرة.
• يتجاوز التلاعب بمسامير الطرف لمنع فصل الحلقة عن طريق الخطأ.
• يحافظ على سلامة الإشارة عبر رفوف المراقبة ووحدات التحكم المنطقية القابلة للبرمجة للسلامة (PLCs) وواجهات نظام التحكم الموزع (DCS).

واجهة تشخيص محمولة

• تكيف منافذ اختبار 3300 XL على الفور مع مقابس الأوسيلوسكوب وأجهزة قياس متعددة.
• يوفر أسلاك بطول متر واحد لتخفيف الضغط من أجل التعامل المريح مع الأدوات الميدانية.
• يستخدم ترميز الألوان القياسي الصناعي للقضاء على أخطاء تحديد القناة.

توافق النظام وتطبيقات الآلات

يتوافق محول الاختبار 148722-01 مباشرة مع جميع مستشعرات Proximitor القياسية 3300 XL بقياسات 5 مم و8 مم و11 مم. ينشر أخصائيو الاهتزاز هذه الأداة عبر منشآت التوربينات الحرارية الهامة:

• مجموعات مولدات التوربينات الغازية والبخارية الصناعية الثقيلة.
• ضواغط برميلية متعددة المراحل ومضخات تغذية الغلايات.
• تجميعات علب التروس الكبيرة ومراوح محطات الطاقة ذات السحب المستحث.
• أنظمة توجيه عمود التوربينات الكهرومائية ومراقبة الدفع.

قدرات التشخيص والاختبار الميداني

• التحقق من جهد الفجوة المستمر (DC Gap Voltage Verification): يؤكد وضع المسبار إلى الهدف الميكانيكي ضمن النطاق الخطي (عادةً من -9.0 فولت تيار مستمر إلى -11.0 فولت تيار مستمر للمعايرة القياسية 200 مللي فولت/ميل).
• تحليل الإشارة الديناميكية: يوجه أشكال موجات الاهتزاز المتناوبة الخام إلى محللات طيف FFT المحمولة لرسم المسارات، وتحليل الطور، وتتبع التوافقيات.
• مراجعة عامل القياس: يسهل فحوصات معايرة الفجوة المادية المتزايدة عند الاقتران بتركيب ميكرومتر مغزلي في الحقل.

رؤية Global PLC Spare HUB

في تشخيص اهتزاز الآلات التوربينية، ينطوي العمل على رفوف المراقبة الحية على مخاطر تشغيلية حقيقية. أثناء فترة توقف في منشأة بتروكيماوية، استخدم فني أجهزة مشابك تمساح مؤقتة للتوصيل بكتلة طرفية لمستشعر 3300 XL Proximitor. أدت طرف المسبار العارية عن طريق الخطأ إلى قصر خرج الإشارة الخام إلى الأرض، مما تسبب في إشارة إيقاف خاطئة على رف اهتزاز غير متجاوز. يمنع استخدام قابس الاختبار المخصص 148722-01 هذه الحوادث المكلفة تمامًا. يتصل الموصل ثلاثي الدبابيس المحمي بإحكام في منافذ اختبار جسم المستشعر، مما يعزل الإشارات الحية بشكل نظيف. يجب دائمًا فحص نقاط التلامس الداخلية بحثًا عن الأكسدة قبل التوصيل بأنظمة السلامة الحيوية.

دليل الشراء

• التحقق من جيل المستشعر: تأكد من أن مستشعراتك الميدانية هي وحدات من طراز 3300 XL القياسية ذات فتحات اختبار متجهة للأعلى.
• التحقق من مخزون الأدوات: احتفظ بقوابس اختبار مخصصة داخل مجموعات التشخيص الطارئة لمنع التأخيرات الميدانية أثناء توقفات الماكينة غير المخطط لها.
• فحص سلامة الأسلاك: افحص تخفيفات الضغط في قابس الموز وعزل الأسلاك بحثًا عن تلف التعرض للمواد الكيميائية قبل عمليات التدقيق الروتينية للمصنع.

محتويات العبوة واللوجستيات

• 1 × Bently Nevada 148722-01 3300 XL مجموعة قابس الاختبار.
• علبة تخزين واقية مضادة للكهرباء الساكنة.
• ضمان استبدال قياسي لمدة 12 شهرًا.
• التوصيل السريع: يشحن إلى جميع أنحاء العالم في غضون 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL.

الأسئلة الشائعة (FAQ)

س: كيف يتصل 148722-01 بمستشعر 3300 XL Proximitor دون إزعاج الأسلاك؟

ج: يتم إدخال المحول ثلاثي الدبابيس مباشرة في مقابس دبابيس الاختبار الغائرة الموجودة على الوجه الأمامي لجسم 3300 XL Proximitor، ويلتقط الإشارات داخليًا بينما تظل أسلاك المجال مربوطة بإحكام بالشرائط الطرفية.

س: هل يمكنني توصيل محلل FFT محمول مباشرة بمخرجات قابس الموز في هذا التجميع؟

ج: نعم. تنتج قوابس الموز الإشارة المخزنة الخام الحقيقية (شكل موجة اهتزاز التيار المتردد التي تعمل على جهد الفجوة المستمر)، مما يجعلها متوافقة مباشرة مع جامعي بيانات التشخيص وأجهزة راسم الذبذبات.

س: ما هي الأعراض الميدانية التي تشير إلى تآكل دبوس محول قابس الاختبار 148722-01؟

ج: عادة ما تشير حالات انقطاع الإشارة المتقطعة أو ارتفاعات جهد التيار المستمر غير المنتظمة على جهاز القياس الخاص بك عند هز المحول الموصول بلطف إلى وجود نوابض دبوس اختبار متسخة أو مفكوكة داخل رأس المحول.

س: هل سيؤدي استخدام قابس الاختبار هذا إلى تعثر عرضي للآلات على رف أمان نشط؟

ج: لا. تم تصميم هندسة دبوس الاختبار للوصول إلى مخرجات إشارة مخزنة عالية المعاوقة من قبل Bently Nevada لمنع تحميل أو تعطيل حلقة الحماية الأساسية أثناء الاتصال.

س: هل قابس الاختبار المحدد هذا متوافق مع وحدات Proximitor الأقدم من سلسلة 3300 غير XL؟

ج: لا. تم تصميم هندسة الدبابيس ومحاذاة السكن لـ 148722-01 حصريًا لسلسلة 3300 XL Proximitors؛ تتطلب الوحدات القديمة غير XL محولات جيلها الخاصة.
