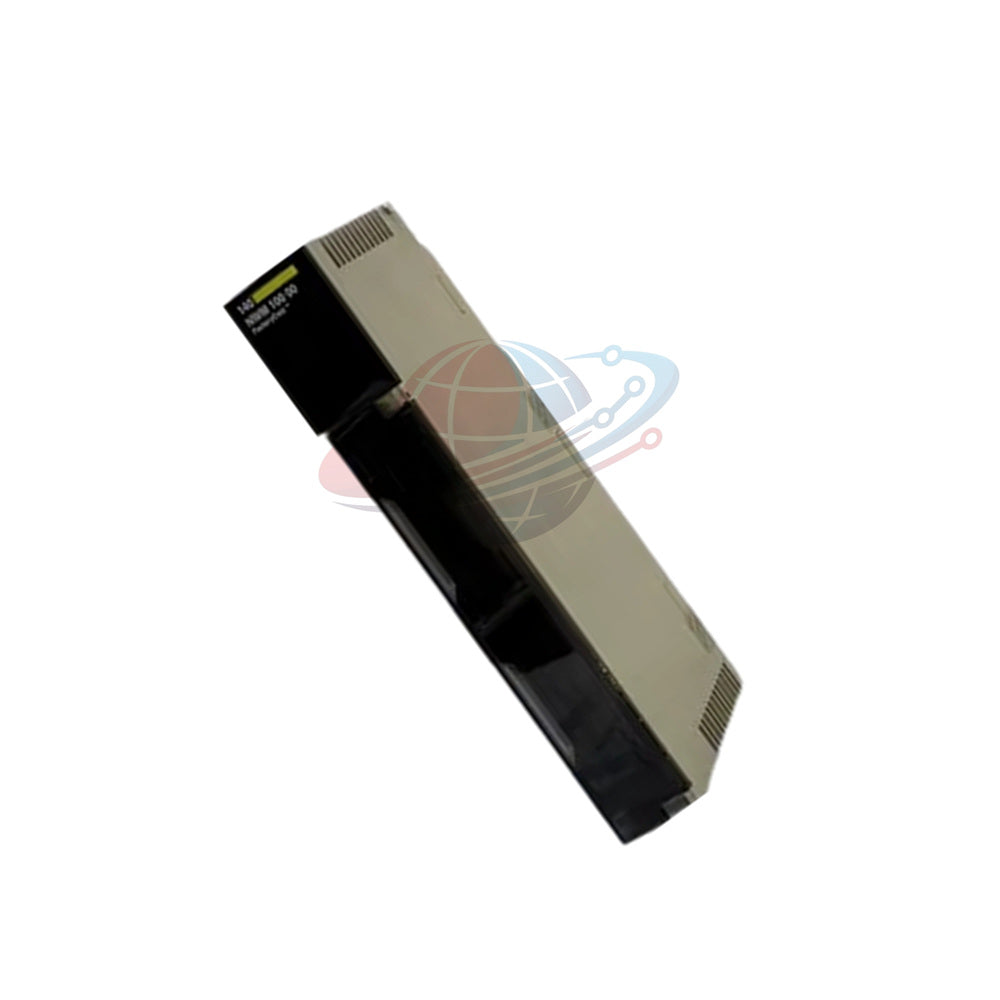

وحدة شنايدر إلكتريك موديكون كوانتوم إيثرنت TCP/IP 140NWM10000

Manufacturer: Schneider Electric
Product No.: 140NWM10000
Condition： متوفر بالمخزون
Product Type: وحدة إيثرنت
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على تكامل الشبكة

140NWM10000 هو وحدة اتصالات إيثرنت TCP/IP متطورة. تم تطويرها لمنصة Modicon Quantum. تتيح الوحدة التكامل السلس لشبكات الصناعية والمراقبة عبر الويب.

تتضمن هذه الوحدة إمكانيات واجهة الإنسان والآلة (HMI) من FactoryCast. وتسمح بالتحليل البصري في الوقت الفعلي والتشخيص عن بعد. يدعم التصميم التبادل الفعال للبيانات عبر أنظمة الأتمتة الموزعة.

البنية الوظيفية

النموذج: 140NWM10000
- الوظيفة الأساسية
  - وحدة اتصال إيثرنت TCP/IP
- الخدمات المدمجة
  - واجهة FactoryCast HMI النشطة
  - خادم ويب مع محرر بيانات
  - عارض رفوف لمراقبة النظام
- بروتوكولات الاتصال
  - رسائل Modbus TCP
  - إدارة شبكة SNMP
- الاتصال
  - واجهة RJ45 زوج مجدول
  - واجهة ألياف بصرية MT/RJ

الخصائص الفنية

العلامة التجارية: شنايدر إلكتريك
السلسلة: موديكون كوانتوم
نوع الوحدة: وحدة اتصال إيثرنت TCP/IP
معدل الإرسال: 10/100 ميجابت في الثانية
مصدر الطاقة: يعمل بالرف
استهلاك التيار: 750 مللي أمبير عند 5 فولت تيار مستمر
درجة الحماية: IP20
درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة: حتى 95% غير مكثفة
الارتفاع: حتى 4500 متر

مؤشرات التشغيل

مؤشرات LED لحالة الشبكة والنشاط
إشارات مخصصة لحالات الأعطال والاتصال
تغذية بصرية لوضع الازدواج ومعدل البيانات
مراقبة نشاط الإرسال في الوقت الفعلي
تحديد واضح لجاهزية الوحدة

اعتبارات التركيب

تثبيت في تكوين رف كوانتوم القياسي.
ضمان إمداد طاقة مستقر عبر اللوحة الخلفية.
استخدام معايير كابلات الإيثرنت المناسبة.
الحفاظ على تأريض صحيح لتقليل التداخل.
التحقق من تكوين الشبكة قبل النشر.

نطاق التطبيق

شبكات الاتصالات الصناعية عبر الإيثرنت
أنظمة المراقبة والتشخيص عن بعد
بيئات تكامل SCADA و HMI
أنظمة أتمتة وتحكم العمليات
هياكل التصنيع الموزعة

قدرة التشخيص والمراقبة

تصوير النظام عبر الويب عن طريق FactoryCast
الوصول إلى البيانات في الوقت الفعلي عبر الخدمات المضمنة
دعم SNMP لمراقبة صحة الشبكة
إشارة الأعطال التفصيلية عبر تشخيصات LED
تحسين الصيانة عبر أدوات الوصول عن بعد

رؤية Global PLC Spare HUB

تعزز وحدة 140NWM10000 شفافية الشبكة والتحكم فيها. وتتيح للمهندسين الوصول إلى بيانات النظام عن بعد. وتبسط دمج أنظمة PLC في البنى التحتية القائمة على الإيثرنت.

هذه الوحدة مثالية للتطبيقات التي تتطلب اتصالاً في الوقت الفعلي ورؤية للنظام عن بعد.

الضمان والخدمات اللوجستية

ضمان 12 شهرًا لعملية موثوقة
الشحن خلال 24 إلى 48 ساعة
الشحن عبر FedEx، UPS، أو DHL
تغليف آمن للتسليم العالمي

الأسئلة الشائعة

كيف تعمل FactoryCast HMI على تحسين العمليات؟
تتيح مراقبة قائمة على المتصفح دون الحاجة إلى برامج إضافية.
ما الذي يجب مراعاته عند تكوين إعدادات الشبكة؟
تأكد من صحة عنونة IP وتوافق البروتوكولات.
هل يمكن لهذه الوحدة دعم التشخيص عن بعد؟
نعم، إنها توفر الوصول إلى بيانات النظام عبر الويب.
كيف يمكن ضمان أداء اتصال مستقر؟
استخدم كابلات عالية الجودة وتقسيم الشبكة المناسب.
ما هي العوامل التي تؤثر على موثوقية الوحدة؟
الظروف البيئية وجودة تكوين الشبكة.

ضمان شامل لمدة 12 شهرًا

كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.

التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.

سياسة الإرجاع والاستبدال

نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.

الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.

هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
