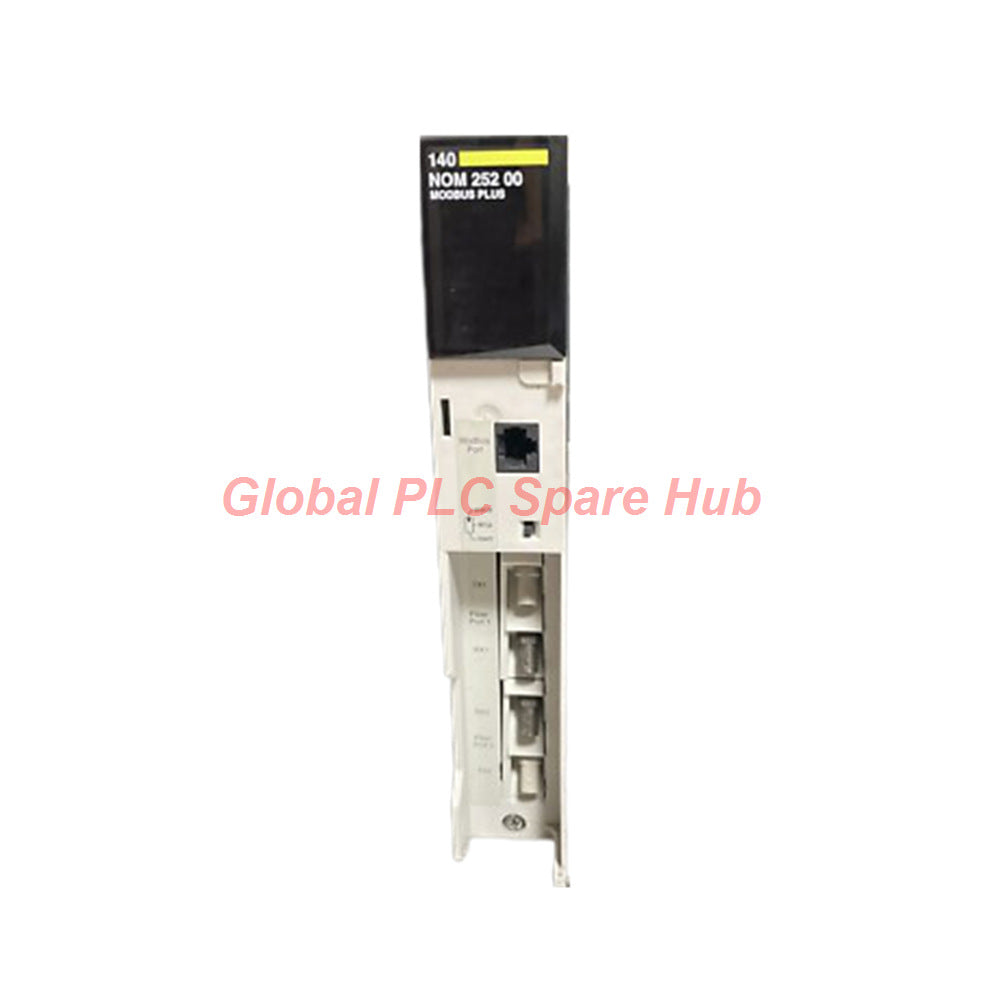

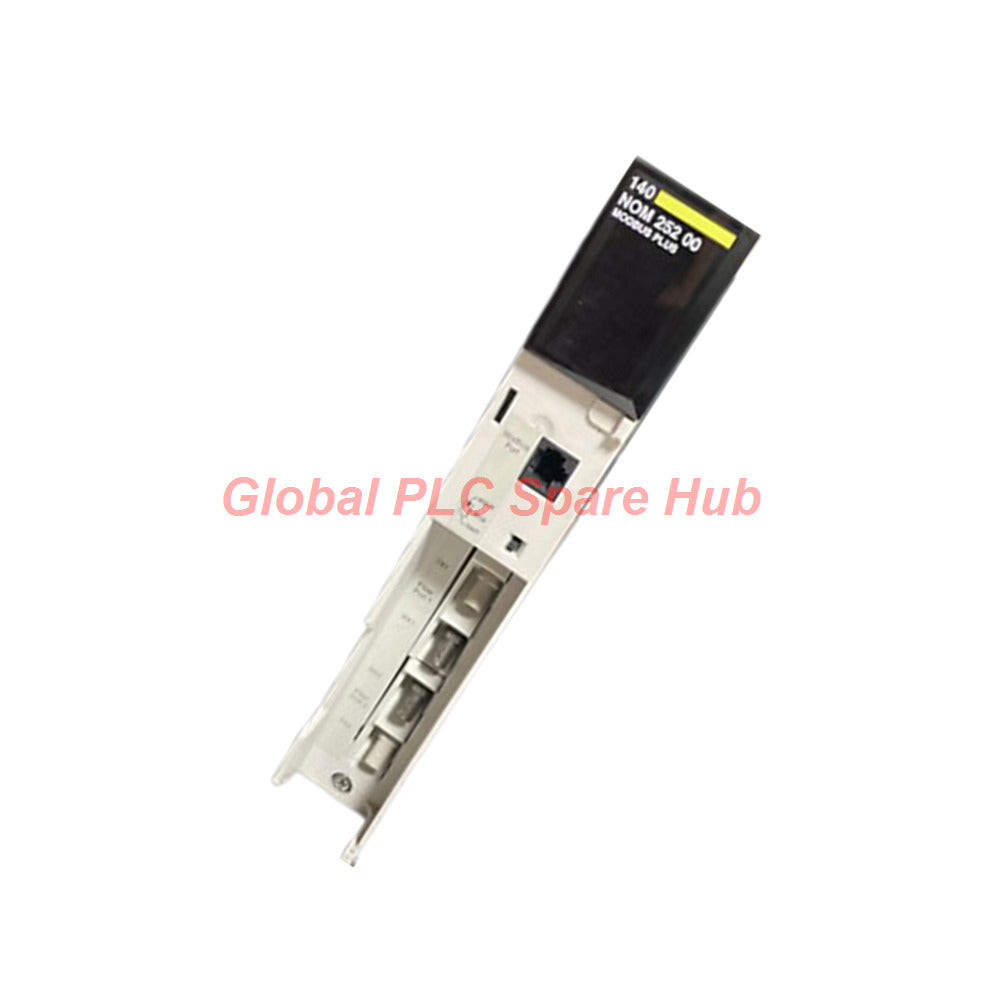

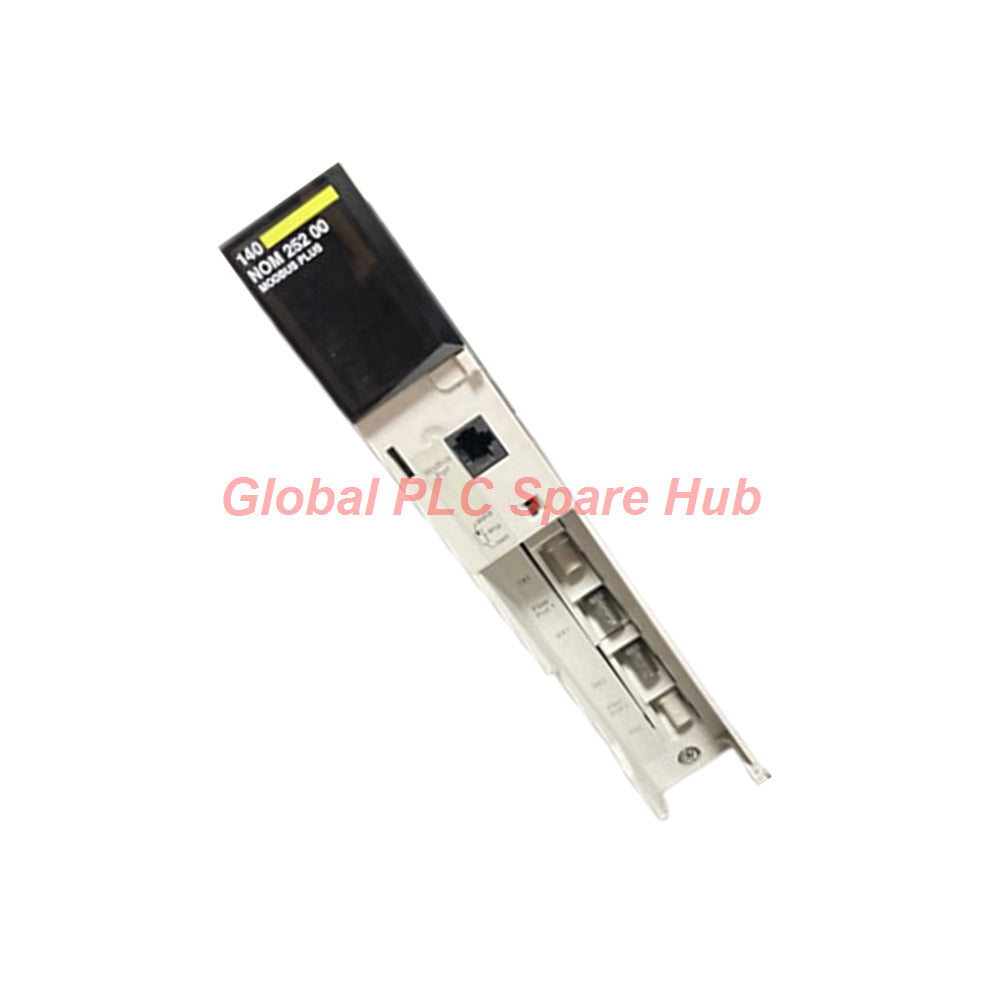

140NOM25200 محول Modicon Quantum للألياف الضوئية DIO | وحدة Modbus Plus

نظرة عامة هندسية

يعمل الطراز 140NOM25200 كمحول رئيسي حيوي للوحدات الطرفية الموزعة (DIO) لمنصة الأتمتة Modicon Quantum. ويوفر ربطًا موثوقًا وعالي السرعة بين شبكات الألياف البصرية Modbus Plus وواجهات النحاس المزدوج المجدول التقليدية. وقد تم تصميم هذه الوحدة للتعامل مع مزامنة البيانات المعقدة، ومعالجة 30 كلمة إدخال و 32 كلمة إخراج بتحمل اهتزاز أقل من ميكروثانية، مما يجعله مكونًا أساسيًا لهياكل التحكم الموزعة التي تتطلب نقل إشارة لمسافات طويلة دون تداخل كهرومغناطيسي.

المواصفات الفنية

• رقم الموديل: 140NOM25200
• الوظيفة الأساسية: محول رأس طرفي للوحدات الطرفية الموزعة (DIO)
• قدرة الألياف البصرية: 1x Modbus Plus ألياف بصرية (متوافقة مع الوضع الفردي/متعدد الأوضاع)
• الاتصال النحاسي: 1x Modbus RS232 (زوج مجدول)
• معدل البيانات: 1 ميجابت/ثانية
• متطلبات الطاقة: تيار ناقل 750 مللي أمبير؛ تبديد طاقة 4 وات
• الواجهة البصرية: طول موجي 820 نانومتر؛ موصلات TX/RX من نوع ST
• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

رؤية Global PLC Spare HUB

يحدد فريق التشخيص لدينا الطراز 140NOM25200 كجسر حاسم لترحيل الشبكات القديمة القائمة على الألياف إلى تكوينات Quantum الحالية. تتميز هذه الوحدة بشكل خاص بنطاق ديناميكي يبلغ 20 ديسيبل، مما يتيح اتصالًا مستقرًا حتى في منشآت الألياف الضوئية القديمة حيث زاد التوهين بمرور الوقت. وهذا المحول مناسب بشكل مثالي للبيئات الصناعية الشاقة - مثل محطات معالجة المياه أو عمليات التعدين واسعة النطاق - حيث تشكل حلقات الأرضية للإشارة خطرًا كبيرًا على الشبكات التقليدية التي تعتمد على النحاس فقط.

قدرات التشخيص والصيانة

يتضمن الطراز 140NOM25200 مجموعة قوية من الفحص الذاتي، بما في ذلك التحقق من عناوين ذاكرة الوصول العشوائي (RAM) المدمجة، ومراقبة المعالج، والتحقق من مجموع الاختيار. تكتشف هذه التشخيصات الاستباقية حالات صمت الإشارة أو الاهتزاز العالي قبل أن تتصاعد إلى أعطال اتصال على مستوى الشبكة. يجب على موظفي الصيانة استخدام حالة موصل TX/RX لمراقبة ميزانيات فقدان الضوء في الوقت الفعلي، مما يضمن بقاء إشارة الألياف البصرية ضمن مقياس حساسية ديسيبل المطلوب.

الموثوقية والوفاء بالطلبات

• خدمات لوجستية سريعة: شحن عالمي عبر FedEx أو UPS أو DHL.
• الكفاءة: معالجة سريعة للطلبات القياسية في غضون 24-48 ساعة.
• ضمان الخدمة: ضمان جودة شامل لمدة 12 شهرًا متضمن مع جميع الوحدات.

أسئلة متكررة احترافية

• ما هي أقصى ميزانية طاقة بصرية لاتصال ألياف 62.5/125 ميكرومتر؟
  توفر الوحدة ميزانية فقدان طاقة تبلغ 11 ديسيبل لألياف 62.5/125 ميكرومتر، مما يسمح بتشغيل الكابلات لمسافات كبيرة مع الحفاظ على سلامة البيانات المطلوبة بمعدل 1 ميجابت/ثانية.
• كيف تساعد ميزة "الكشف عن الصمت" في استكشاف الأخطاء وإصلاحها؟
  تعمل قيمة الصمت المكتشف البالغة -36 ديسيبل كحد أدنى. إذا انخفضت الإشارة عن هذا الحد، تبدأ الوحدة حالة عطل في الاتصال، مما يشير إلى أن كابل الألياف قد يكون تالفًا أو ملوثًا بشدة.
• ما هو إجراء التنظيف الموصى به لمنافذ TX/RX؟
  استخدم فقط مسحات بصرية خالية من النسالة وكحول أيزوبروبيل عالي النقاء (99%). قد يؤدي التنظيف غير الصحيح إلى تلف دائم لعدسات جهاز الإرسال والاستقبال البصري، مما يقلل بشكل كبير من النطاق الديناميكي.
• هل يجب أن أعطي الأولوية للألياف أو النحاس للشبكة الأساسية Modbus Plus؟
  للمسافات التي تتجاوز 50 مترًا أو البيئات ذات الضوضاء الكهربائية العالية، يجب دائمًا إعطاء الأولوية لمنفذ الألياف البصرية لضمان أقصى قدر من المناعة ضد التداخل الكهرومغناطيسي.
• هل هناك إرشادات محددة لتثبيت هذه الوحدة في المناطق ذات الاهتزازات العالية؟
  نعم، تأكد من تثبيت الطراز 140NOM25200 بإحكام داخل خزانة رف Quantum قياسية وتحقق من أن موصلات الألياف لا تتعرض لإجهاد ميكانيكي، مما قد يسبب تشققات دقيقة في قلب الألياف.

دليل الشراء والاختيار الاحترافي

عند شراء الطراز 140NOM25200، تأكد من تحديد حجم قلب الألياف المحدد (مثل 50/125 ميكرومتر أو 62.5/125 ميكرومتر) المستخدم حاليًا في منشأتك، حيث يحدد ذلك ميزانية توهين الإشارة الخاصة بك. إذا كنت تستبدل وحدة قديمة، فتحقق دائمًا من تعيين الإدخال/الإخراج الحالي الخاص بك؛ تتطلب هذه الوحدة فتحة رف قياسية واحدة بالضبط ويجب احتسابها في إجمالي حساب طاقة الناقل (750 مللي أمبير).
