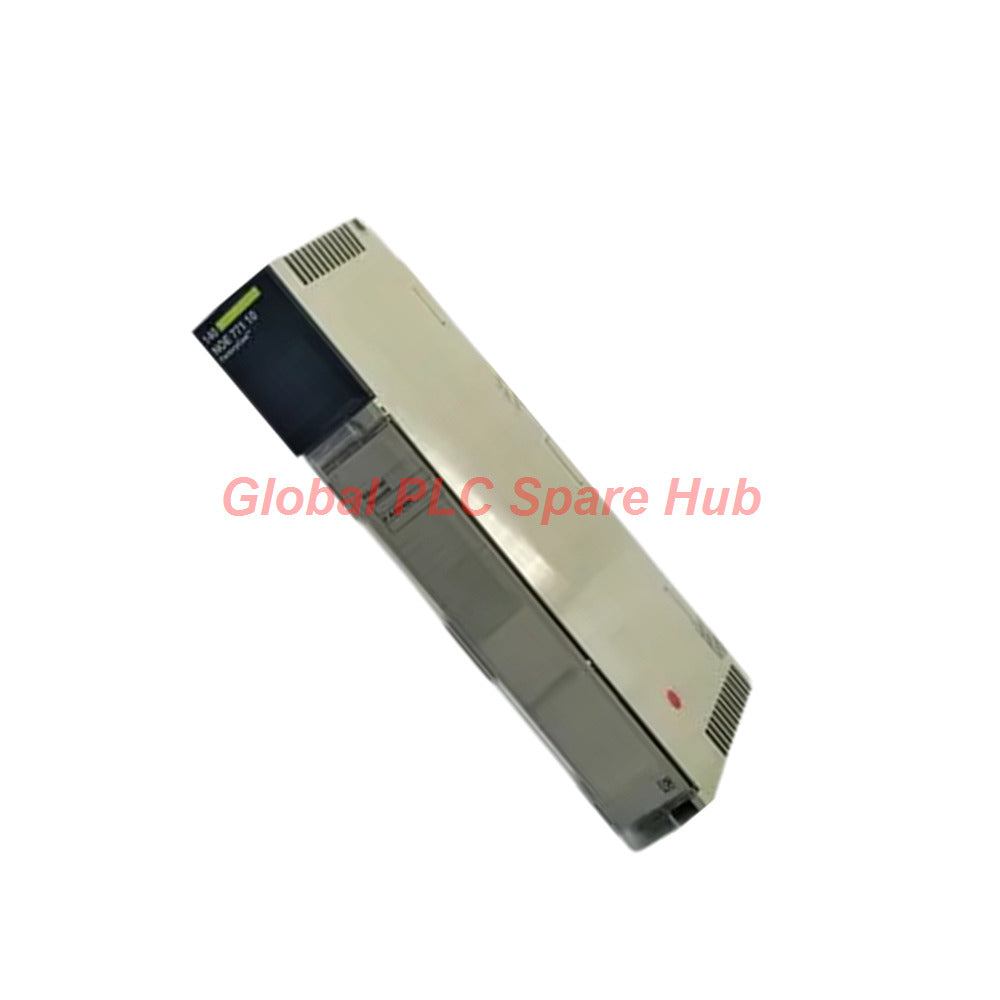

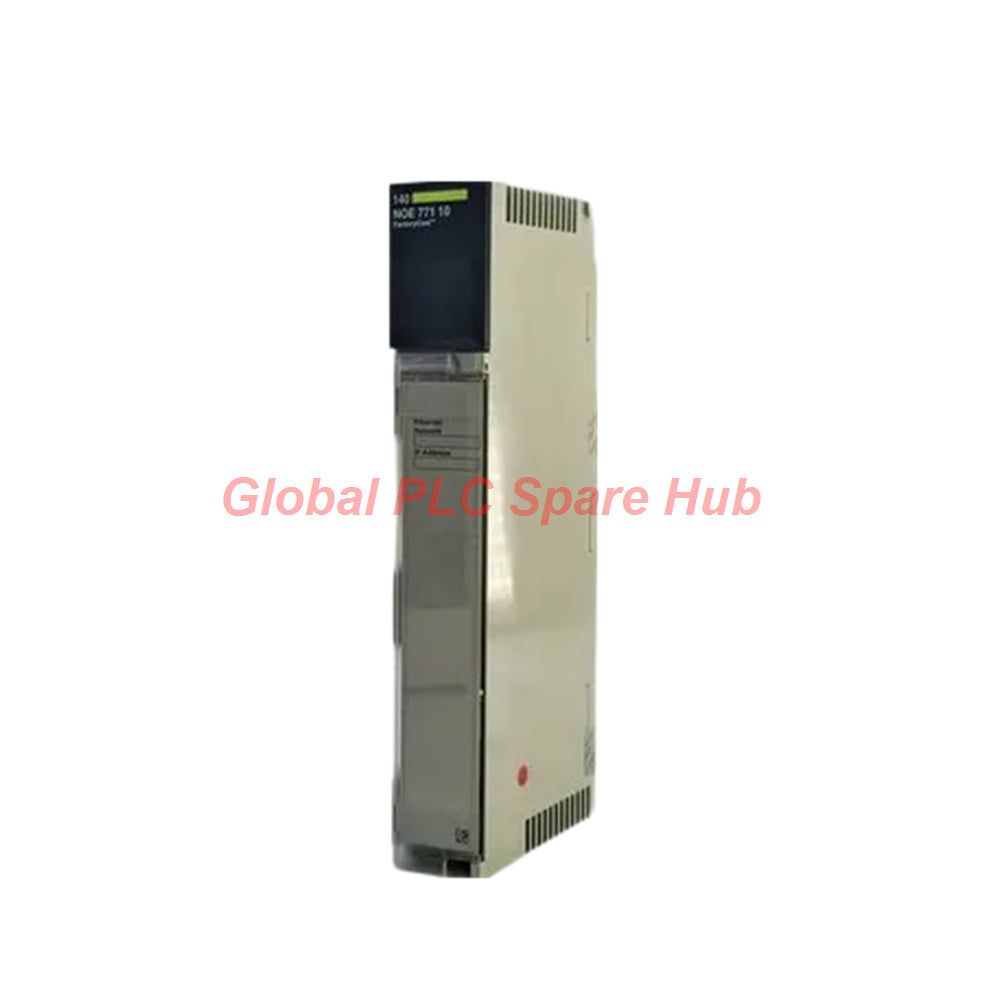

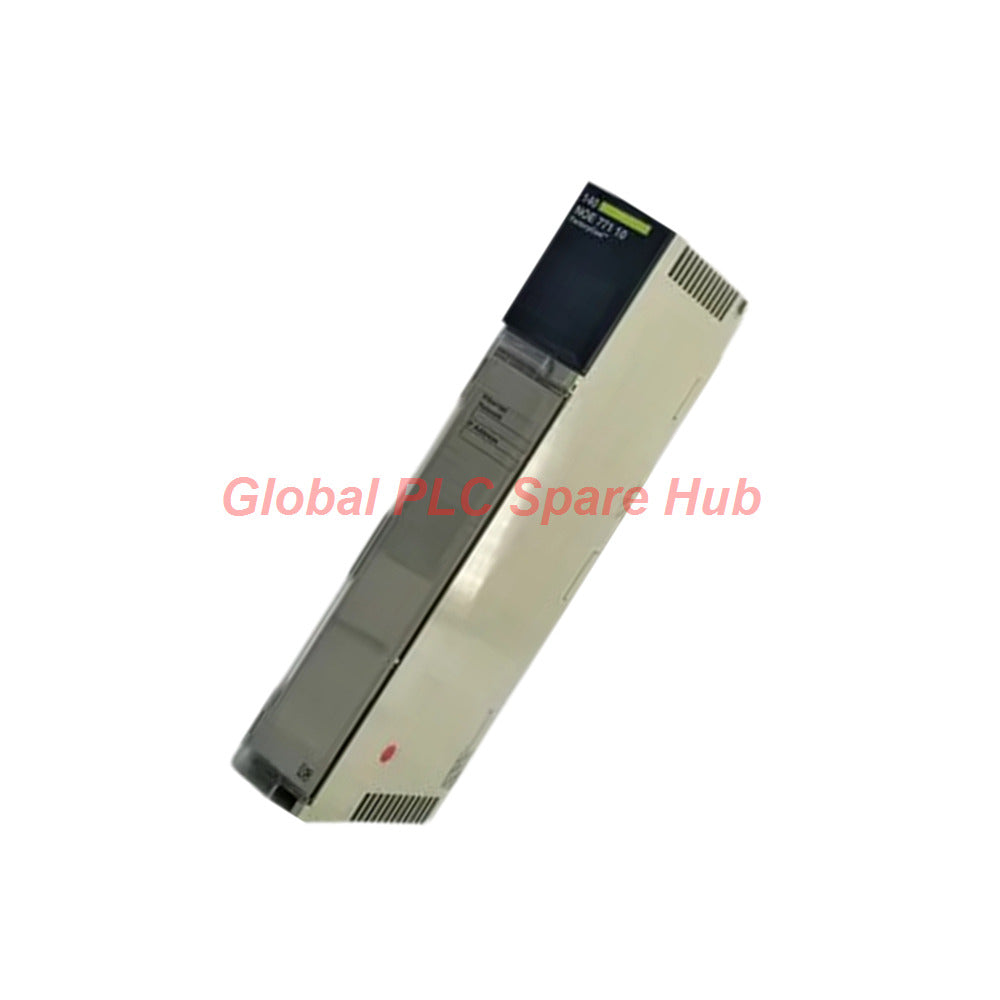

140NOE77110 وحدة FactoryCast طراز Modicon Quantum من شنايدر إلكتريك
Manufacturer: Schneider Electric
Product No.: 140NOE77110
Condition： متوفر بالمخزون
Product Type: وحدة إيثرنت TCP/IP
Product Origin: DE
Payment: T/T, Western Union
Weight: 668g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة 140NOE77110 هي وحدة TCP/IP شبكة إيثرنت متطورة مصممة لمنصة التشغيل الآلي Modicon Quantum. تعمل هذه الوحدة كخادم ويب جاهز للشفافية من الفئة C20، وتوفر اتصالاً صناعيًا قويًا مع خدمات ويب مدمجة تتضمن تحرير البيانات وعرض الرفوف. وهي تربط شبكات التحكم بسلاسة من خلال واجهات اتصال مزدوجة بينما تدعم تصميمات الأنظمة عالية التوافر.
المواصفات الفنية
- العلامة التجارية: شنايدر إلكتريك
- الموديل: 140NOE77110
- السلسلة: Modicon Quantum
- نوع الوحدة: وحدة TCP/IP شبكة إيثرنت
- فئة خادم الويب: FactoryCast الفئة C20 قابلة للتكوين
- منافذ الاتصال: MT/RJ 100BASE-FX ألياف بصرية، RJ45 10BASE-T/100BASE-TX زوج مجدول
- سرعة الإرسال: 10/100 ميجابت/ثانية
- البروتوكولات: رسائل Modbus TCP، إدارة شبكة SNMP
- استهلاك التيار: 750 مللي أمبير عند 5 فولت تيار مستمر
- درجة حرارة التشغيل: 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية)
- درجة حرارة التخزين: -40 إلى 185 درجة فهرنهايت (-40 إلى 85 درجة مئوية)
- الرطوبة النسبية: 95% بدون تكثف
- ارتفاع التشغيل: حتى 14763.78 قدم (4500 متر)
- المناعة الكهرومغناطيسية: 9.1 فولت/متر إلى 10 فولت/متر (80 إلى 1000 ميجاهرتز IEC 801-3)
- التفريغ الكهروستاتيكي: 4 كيلو فولت تلامس، 8 كيلو فولت في الهواء (IEC 801-2)
- حماية الهيكل: IP20
دليل التثبيت
- قم بتركيب 140NOE77110 مباشرة في أي فتحة قياسية داخل رف اللوحة الخلفية Modicon Quantum.
- قم بتزويد الوحدة بالطاقة عبر وحدة تزويد الطاقة المتكاملة للرف دون الحاجة إلى توصيل خارجي لإدخال الطاقة.
- قم بتوصيل كابلات الزوج الملتوي بمنفذ RJ45 أو كابلات الألياف الضوئية بمنفذ MT/RJ بناءً على متطلبات طوبولوجيا الشبكة.
- تحقق من اتصالات الطبقة المادية باستخدام مؤشرات LED التشخيصية المحلية قبل بدء تكوين البرنامج.
سهولة التشغيل والصيانة
- الوصول إلى صفحات الويب المضمنة مباشرة عبر متصفح ويب قياسي لتكوين سريع ومراقبة البيانات الحية.
- استخدام مؤشرات LED التشخيصية باللوحة الأمامية للتحقق البصري الفوري من حركة مرور الشبكة وحالة الارتباط وصحة الوحدة.
- تنفيذ تحديثات البرامج الثابتة وتعديلات المعلمات عن بُعد باستخدام أدوات Transparent Ready القياسية.
- استبدال الوحدات بسرعة في تصميمات النسخ الاحتياطي الساخن دون تعطيل عمليات التحكم الأساسية.
التوافق والهيكل
- متوافق تمامًا مع جميع رفوف وحدة المعالجة المركزية ووحدات إمداد الطاقة Modicon Quantum.
- يدعم تصميمات الشبكات الاحتياطية الساخنة لضمان التحكم في العمليات الصناعية دون انقطاع.
- يتكامل بسلاسة مع أنظمة SCADA ولوحات HMI وبرامج الجهات الخارجية عبر رسائل Modbus TCP القياسية.
الشهادات والامتثال
- المعايير: UL 508، CSA C22.2 No 142، FM Class 1 Division 2
- التوجيهات: علامة CE
- الشهادات: cUL مدرجة
محتويات العبوة واللوجستيات
- محتويات العبوة: وحدة 140NOE77110 واحدة، ورقة تعليمات التركيب
- أبعاد العبوة: 1.97 بوصة × 6.50 بوصة × 12.20 بوصة (5.0 سم × 16.5 سم × 31.0 سم)
- وزن العبوة: 23.6 أوقية (668.0 جرام)
- الضمان: 12 شهرًا ضمان شامل يغطي عيوب التصنيع
- شركات الشحن: FedEx، UPS، DHL
- وقت التنفيذ: يتم الشحن في غضون 24-48 ساعة من تأكيد الطلب
قطاعات التطبيق النموذجية
- مرافق معالجة المياه والصرف الصحي واسعة النطاق التي تتطلب توجيه شبكة عالي التوافر.
- مصانع التصنيع المستمر التي تستخدم تصميمات PLC المتكررة لعمليات خالية من التوقف.
- شبكات توزيع الطاقة ومراقبة النفط والغاز التي تتطلب اتصالاً قويًا بالألياف الضوئية.
رؤية Global PLC Spare HUB
يواجه المهندسون الذين يديرون أنظمة Modicon Quantum القديمة أو النشطة بشكل متكرر اختناقات في الشبكة عند زيادة عدد العقد. يسمح دمج 140NOE77110 للمرافق بالاستفادة من وصلات الألياف الضوئية عبر مسافات طويلة مع الحفاظ على فترات استقصاء Modbus TCP محددة. في البيئات عالية الاهتزاز، يمنع تثبيت موصلات الألياف MT/RJ بتخفيف مناسب للإجهاد فقدان الحزم المتقطع، وهو مشكلة شائعة لوحظت أثناء تسجيل البيانات عالية السرعة.
الأسئلة الشائعة
س: هل يمكن استبدال 140NOE77110 أثناء تشغيل الرف؟
ج: نعم، تدعم منصة Modicon Quantum التبديل السريع لوحدات الاتصال عند تنفيذها ضمن تصميمات الرفوف المتكررة المتوافقة.
س: ما هي خدمات الويب المثبتة مسبقًا على وحدة FactoryCast هذه؟
ج: تتضمن الوحدة محرري بيانات، وعارضي رفوف، وصفحات ويب قابلة للتخصيص للتصور المباشر في أرض المصنع دون الحاجة إلى برامج HMI مخصصة.
س: كيف يمكنني حل مشكلة حالة LED الخاطئة المستمرة في 140NOE77110؟
ج: تحقق من سجلات خادم الويب التشخيصية لمعرفة تعارضات عناوين IP أو عدم تطابق إصدار البرامج الثابتة مع تكوين وحدة التحكم الأساسية.
