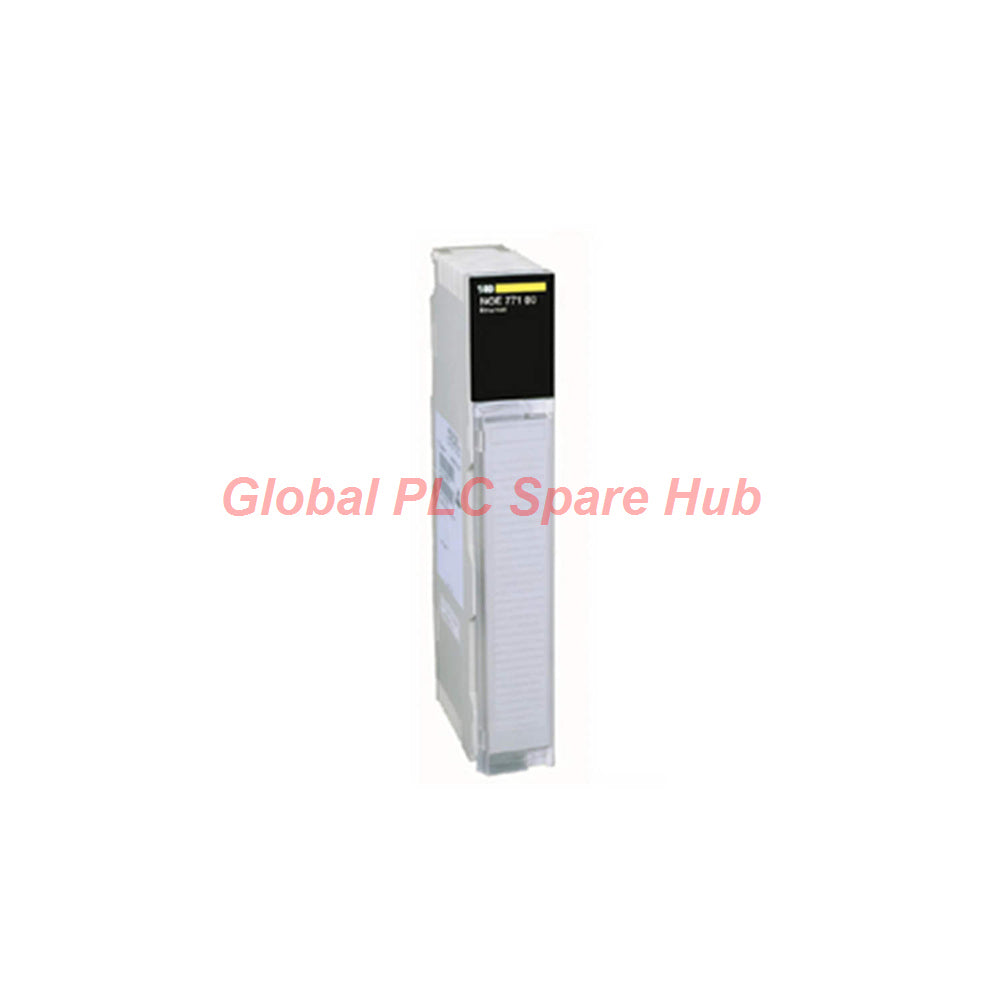

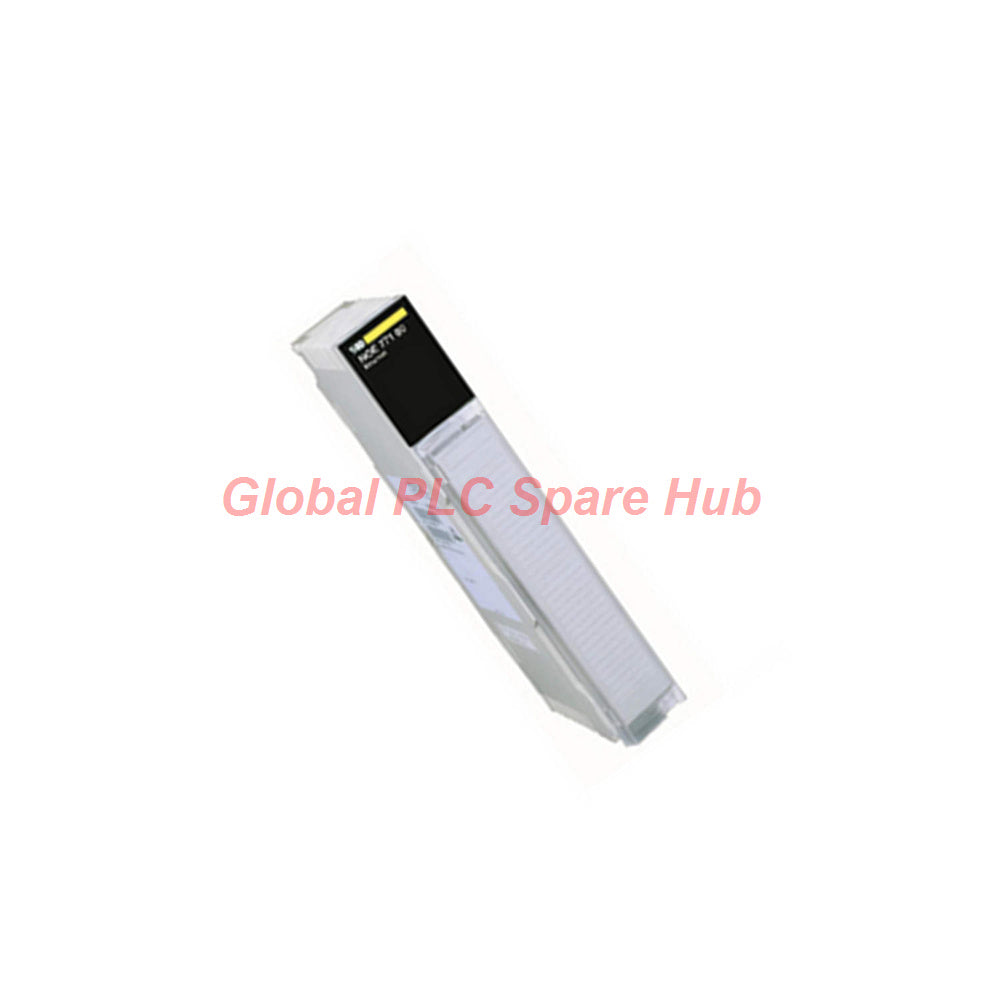

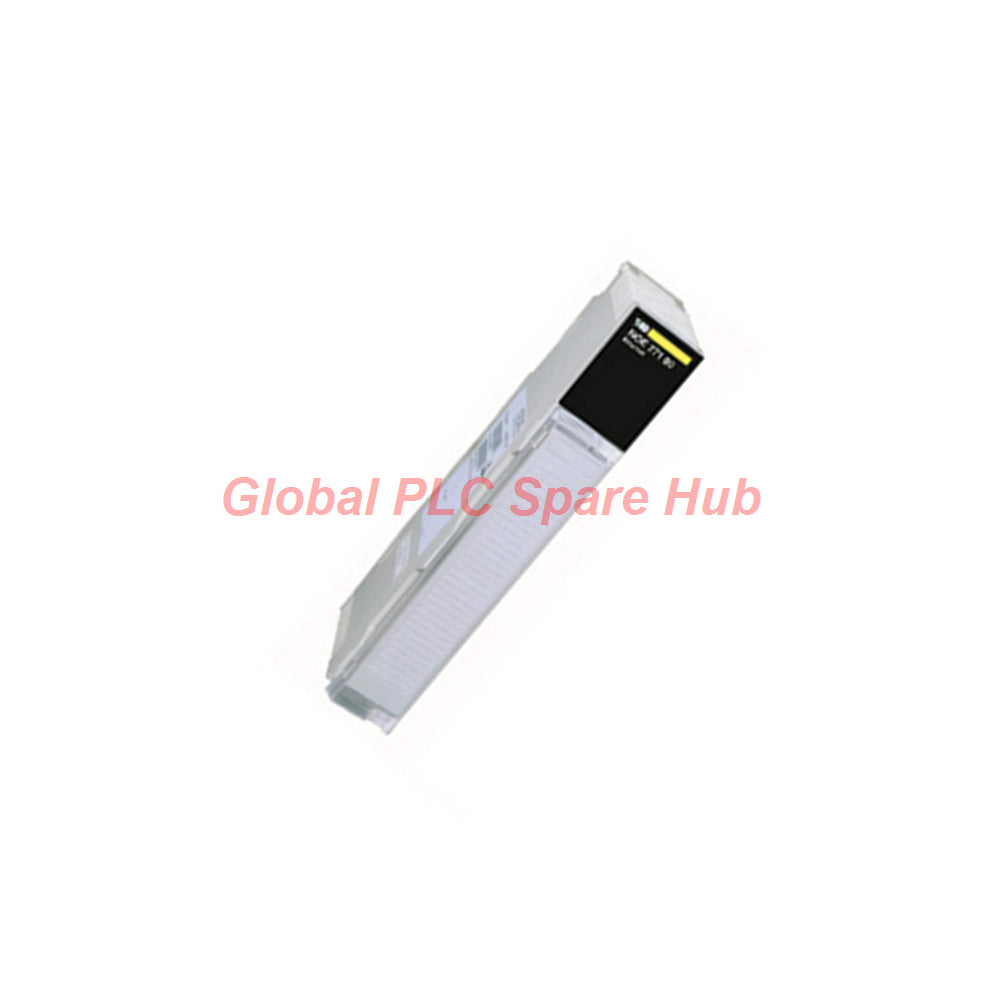

140NOC77100 وحدة شبكة إيثرنت/آي بي موديكون كوانتوم من شنايدر إلكتريك

نظرة عامة على المنتج

وحدة Schneider Electric Modicon Quantum 140NOC77100 هي وحدة شبكة عالية الأداء مصممة لبيئات الأتمتة الصناعية الصعبة. كجزء من بنية Modicon Quantum، تسهل هذه الوحدة اتصالات EtherNet/IP القوية عبر أنظمة التحكم المعقدة. يقوم مهندسو المصانع بنشر هذه الوحدة لإدارة ما يصل إلى 128 اتصالًا متزامنًا، مما يضمن تبادل بيانات حتمي بين وحدات التحكم ومنصات SCADA والأجهزة الميدانية.

تم تصميم 140NOC77100 للتكامل السلس في الرف، حيث تسحب الطاقة مباشرة من اللوحة الخلفية للنظام، مما يلغي الحاجة إلى مصادر طاقة خارجية. توفر مؤشرات LED المدمجة تشخيصات مرئية في الوقت الفعلي لحالة الارتباط وحركة مرور الشبكة وصحة الوحدة. يدعم هذا الجهاز مبادرات التحول الرقمي على مستوى المصنع، مما يوفر إنتاجية بيانات موثوقة لعمليات التصنيع المستمرة.

المواصفات الفنية

دليل التثبيت

• ركب الوحدة 140NOC77100 مباشرة في فتحة متاحة داخل رف اللوحة الخلفية لـ Modicon Quantum.
• تأكد من إيقاف تشغيل طاقة الرف قبل إدخال أو إزالة الوحدة 140NOC77100 لمنع تلف دبابيس اللوحة الخلفية.
• وصل كابلات زوجية ملتفة محمية قياسية من محولات الشبكة بمنفذ RJ45 على الوحدة 140NOC77100.
• قم بتكوين عنونة IP ومعلمات الشبكة عبر برنامج Unity Pro أو EcoStruxure Control Expert الهندسي.
• تحقق من التثبيت الصحيح في الرف وأحكم قفل الروافع للحفاظ على اتصال كهربائي مستقر مع ناقل النظام.

التشغيل والصيانة

• راقب تسلسل مؤشرات LED عند بدء التشغيل على الوحدة 140NOC77100 للتأكد من نجاح التهيئة واتصالات الشبكة.
• استخدم تشخيصات خادم الويب المدمجة في إعداد Modicon Quantum لتتبع فقدان الحزم وأحمال الاتصال.
• افحص أسلاك التوصيل RJ45 بشكل دوري بحثًا عن التآكل المادي أو آليات القفل المفكوكة في المناطق ذات الاهتزازات العالية.
• نظف تراكم الغبار حول لوحة الوحدة 140NOC77100 باستخدام هواء مضغوط جاف أثناء صيانة اللوحة الروتينية.

التوافق والتكامل

• متوافق تمامًا مع معالجات Modicon Quantum وتكوينات I/O المحلية.
• يتكامل بسلاسة مع برنامج Schneider Electric EcoStruxure Control Expert وبيئات برامج Unity Pro القديمة.
• يتوافق مع أجهزة EtherNet/IP التابعة لجهات خارجية ومحركات التردد المتغير وأجهزة القياس الصناعية.

الشهادات والمعايير

• شهادة معدات التحكم الصناعية UL 508.
• امتثال CE للتوافق الكهرومغناطيسي وتوجيهات الجهد المنخفض.
• معايير التصنيع المتوافقة مع RoHS لضمان السلامة البيئية.

محتويات العبوة والضمان

• وحدة واحدة من وحدة شبكة Schneider Electric Modicon Quantum 140NOC77100.
• تقرير فحص المصنع ووثائق الامتثال.
• ضمان شامل لمدة 12 شهرًا يغطي العيوب الهيكلية والتشغيلية.
• شحن سريع عبر FedEx أو UPS أو DHL مع ضمان إرسال خلال 24-48 ساعة.

سيناريوهات التطبيق النموذجية

• خطوط تصنيع السيارات: تنسيق تدفق البيانات بين وحدات التحكم الخلوية ومحطات التجميع الروبوتية.
• محطات معالجة المياه: إدارة الاتصالات البعيدة للقياس عن بعد ووحدات الطرفية عن بعد عبر حلقات الإيثرنت.
• منشآت توليد الطاقة: ربط أنظمة التحكم الإشرافية بأجهزة مراقبة التوربينات.

قدرات التشخيص

• مراقبة حالة الارتباط: تعرض مصابيح LED الأمامية على الوحدة 140NOC77100 إشارات حامل الإيثرنت النشطة ونشاط نقل البيانات.
• الإبلاغ عن الأخطاء: توصيل الأعطال الداخلية وأوقات انتهاء مهلة الاتصال مباشرة إلى سجل وحدة المعالجة المركزية لـ Modicon Quantum.
• تحليل حركة المرور: يدعم عدادات التشخيص التي يمكن الوصول إليها عبر البرامج الهندسية لعزل اختناقات الشبكة.

الأسئلة الشائعة

هل يمكن تبديل وحدة 140NOC77100 أثناء التشغيل في رف صناعي نشط؟

لا يوصى بتبديل الوحدة 140NOC77100 أثناء تشغيل الرف، حيث أن ارتفاعات الجهد غير المتوقعة في اللوحة الخلفية يمكن أن تتلف معالجات الاتصال. يجب دائمًا إزالة الطاقة من الرف قبل الصيانة.

ما الذي يسبب وميض مؤشر LED للشبكة على 140NOC77100 باللون الأحمر أثناء التشغيل؟

عادةً ما يشير وميض الحالة باللون الأحمر إلى تعارض في تكرار عنوان IP أو انقطاع اتصال رسائل EtherNet/IP الصريحة مع عقدة بعيدة.

كم عدد الاتصالات الصريحة والضمنية التي يمكن لـ 140NOC77100 التعامل معها في وقت واحد؟

تدعم الوحدة 140NOC77100 إجمالي ما يصل إلى 128 اتصال CIP، مع موازنة مسح الإدخال/الإخراج وحركة الرسائل بكفاءة.

هل يتطلب توصيل طاقة خارجي لوحدة 140NOC77100؟

لا، تسحب الوحدة 140NOC77100 تيارها المطلوب البالغ 500 مللي أمبير مباشرة من مصدر طاقة رف Modicon Quantum.
