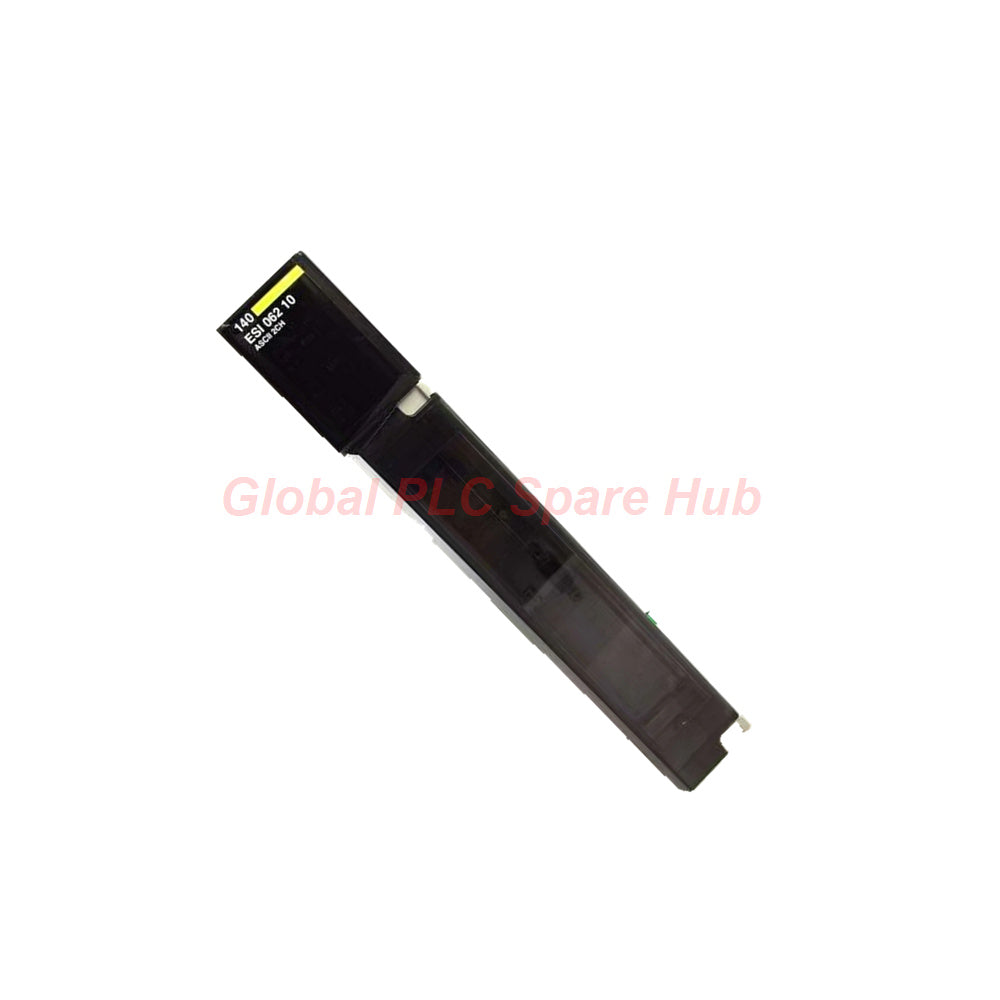

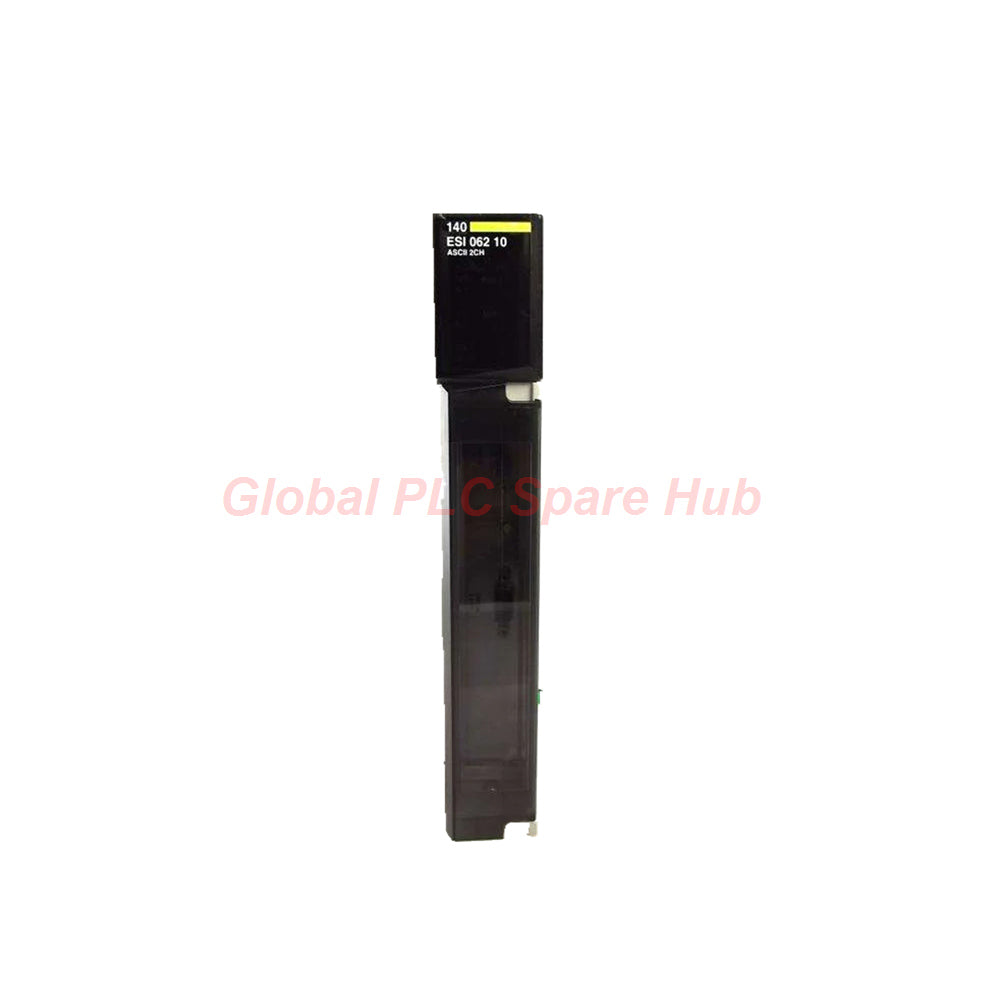

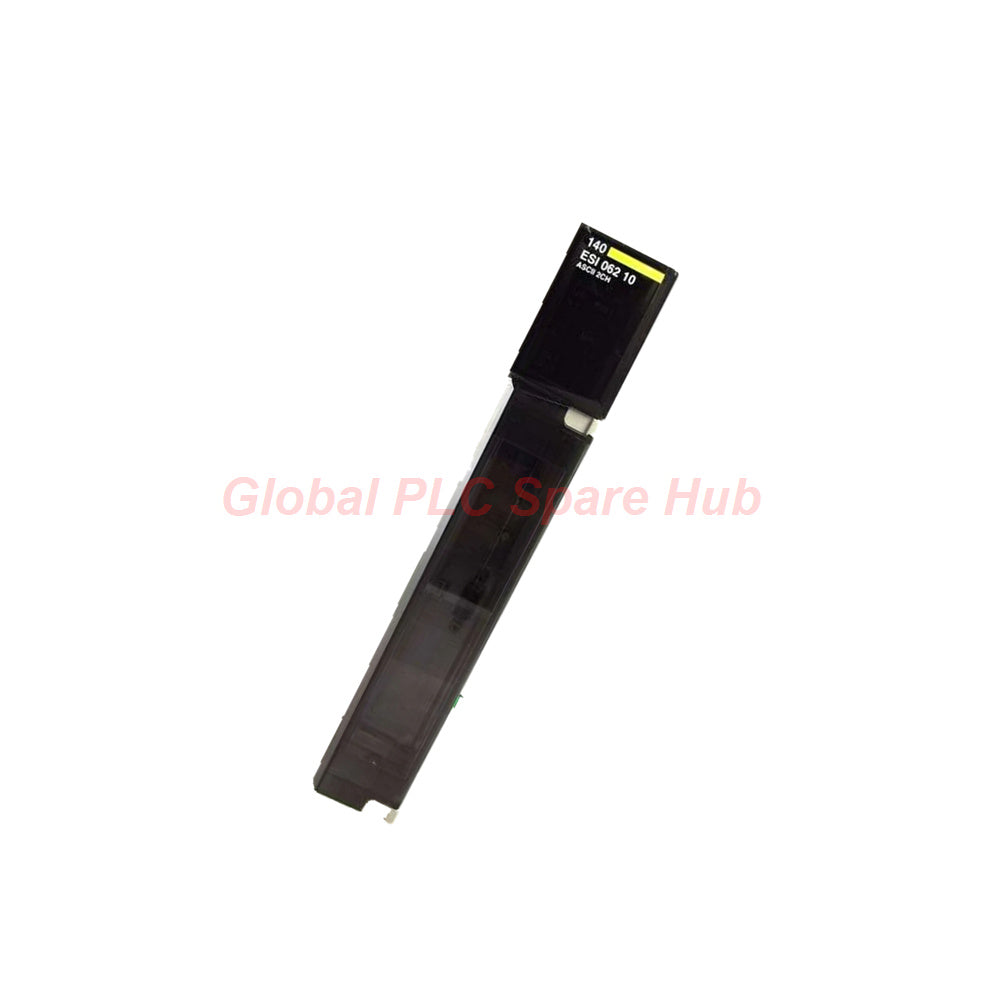

140ESI06210 وحدة وصلة تسلسلية ASCII Modicon Quantum - شنايدر إلكتريك

نظرة عامة على المنتج

وحدة 140ESI06210 هي وحدة وصلة تسلسلية ASCII مخصصة ذات منفذين، مصممة بدقة لمنصة شنايدر إلكتريك موديكون كوانتوم. تتيح هذه الوحدة الاتصال السلس القائم على الأحرف بين اللوحة الخلفية للـ PLC والأجهزة الطرفية التسلسلية الخارجية. من خلال تفريغ معالجة السلاسل من وحدة المعالجة المركزية، تضمن هذه الوحدة تنفيذًا عالي السرعة للمنطق مع إدارة البيانات المعقدة من الماسحات الضوئية والطابعات وأدوات المختبرات.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك / موديكون
• الموديل: 140ESI06210
• السلسلة: منصة التشغيل الآلي Modicon Quantum
• نوع الوحدة: واجهة وصلة تسلسلية ASCII
• منافذ الاتصال: منفذان (2) RS232C (غير معزول SUB-D 9)
• معدل الإرسال: ثابت يصل إلى 19.2 كيلوبت/ثانية
• بنية الذاكرة: 128 كيلو بايت فلاش / 32 كيلو بايت رام
• سعة الرسائل: تدعم ما يصل إلى 255 رسالة مع 8 مستويات من التعشيش
• العنونة: تتطلب 12 كلمة إدخال و 12 كلمة إخراج
• تيار الناقل: تتطلب 300 مللي أمبير من اللوحة الخلفية
• الساعة: ساعة تقويم مدمجة لتحديد وقت الأحداث بدقة

توزيع البروتوكول والتكوين

• 140ESI06210 [محرك اتصال ASCII]
  • └── معايير المنفذ [موصلات RS232C DIN 66020 SUB-D 9 مزدوجة]
  • └── إدارة المخزن المؤقت [255 بايت إدخال / 255 بايت إخراج لكل وصلة]
  • └── منطق السلسلة [حد أقصى 127 حرفًا + 1 مجموع تحققي لكل رسالة]
  • └── تكامل البرامج [متوافق مع Unity Pro و Concept و ProWORX 32/NxT]

توافق النظام وقدرة التشخيص

• توافق وحدة المعالجة المركزية: يعمل بكامل طاقته مع جميع وحدات التحكم Modicon Quantum CPU.
• تشخيص الأجهزة: مؤشرات الحالة في اللوحة الأمامية تراقب نشاط المنفذ وصحة الوحدة الداخلية.
• التقييم البيئي: مصمم للتشغيل على ارتفاعات عالية (حتى 5000 متر) والمناطق الصناعية ذات التداخل العالي.
• الحماية: مقاومة قوية للمجالات الكهرومغناطيسية حتى 10 فولت/متر وفقًا للمعيار IEC 801-3.

سيناريوهات التطبيقات الصناعية

• الإبلاغ عن البيانات: التوصيل بالطابعات التسلسلية الصناعية لتسجيل الدفعات ووضع العلامات في الوقت الفعلي.
• التعريف الآلي: توصيل ماسحات الباركود RS232 وقارئات RFID مباشرة بوحدة التحكم المنطقية القابلة للبرمجة (PLC).
• الأجهزة: دمج موازين المختبرات، ومقاييس التدفق، وأجهزة الاستشعار التحليلية باستخدام سلاسل ASCII.
• صيانة الأنظمة القديمة: الحفاظ على روابط الاتصال الحيوية مع الأجهزة التسلسلية المتخصصة غير المتصلة بالشبكة.

رؤية Global PLC Spare HUB

تُعد وحدة 140ESI06210 جسرًا أساسيًا لأنظمة Quantum التي تتطلب وصلات تسلسلية موثوقة من نقطة إلى نقطة. يولي مهندسو هذا المجال أهمية لهذه الوحدة لأنها تدمج ساعة تقويم داخلية، مما يسمح بتسجيل وقت الرسائل التسلسلية في المصدر – وهي ميزة حاسمة لتدقيق السجلات في الصناعات الدوائية والغذائية. في Global PLC Spare HUB، ندرك أنه بينما يعد Ethernet حديثًا، تظل وحدة 140ESI06210 الحل الأكثر استقرارًا للتفاعل مع الأجهزة الطرفية القديمة RS232 دون الحاجة إلى محولات بروتوكول خارجية.

الشروط اللوجستية والضمان

• الحالة: جديد وأصلي في عبوة صناعية قياسية من المصنع.
• الضمان: مشمول بضمان فني شامل لمدة 12 شهرًا.
• سرعة الإرسال: اختبار احترافي وشحن خلال 24-48 ساعة.
• اللوجستيات العالمية: توصيل سريع وذو أولوية عبر FedEx و UPS و DHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

• هل يدعم 140ESI06210 معيار RS485 أو RS422؟
• لا، هذا النموذج محدد ومصمم لمعايير RS232C الكهربائية عبر موصلات SUB-D 9.
• ما هي أقصى مسافة للكابل للحصول على وصلة موثوقة؟
• يدعم 140ESI06210 أقصى مسافة كابل تبلغ 20 مترًا (65.6 قدمًا).
• هل يمكنني استخدام هذه الوحدة مع أحدث برنامج EcoStruxure Control Expert؟
• نعم، فهو يحافظ على التوافق الكامل مع الإصدارات السابقة من حزمة برامج Unity Pro/Control Expert الحديثة.
• نصيحة من الخبرة الميدانية:
• تحقق دائمًا من إمكانية التأريض بين PLC والجهاز الطرفي؛ نظرًا لأن منافذ 140ESI06210 غير معزولة، فإن اختلافات التأريض الكبيرة يمكن أن تلحق الضرر بالمستقبل/المرسل.
• نصيحة للاختيار:
• إذا كان تطبيقك يتطلب أكثر من 127 حرفًا لكل رسالة، فتأكد من أن منطقك يتضمن تسلسلًا صحيحًا للسلسلة للتعامل مع حدود مخزن 140ESI06210 المؤقت.
