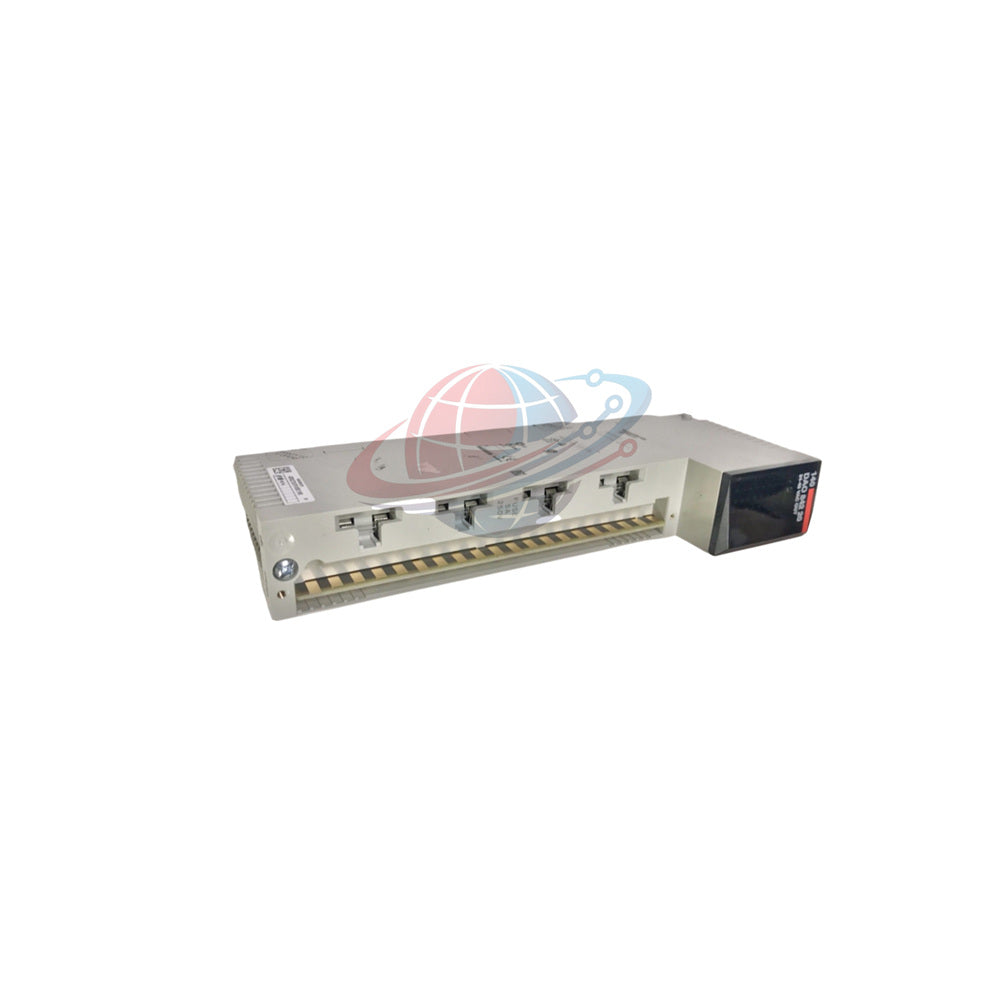

140DAO84220 شنايدر إلكتريك وحدة إخراج منفصلة كمية 20-56VAC

Manufacturer: Schneider Electric
Product No.: 140DAO84220
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

تنشيط الطاقة الصناعية

تعمل الوحدة 140DAO84220 كحل إخراج منفصل عالي الكثافة لمنصة الأتمتة Modicon Quantum. توفر هذه الوحدة 16 قناة إخراج تيار متردد صلبة، منظمة بشكل استراتيجي في أربع مجموعات معزولة لتسهيل توصيلات متعددة الأطوار أو متعددة المصادر. تم تصميم الوحدة 140DAO84220 للتبديل عالي التيار، وتدير الأحمال بين 20 فولت و 56 فولت تيار متردد بثبات حراري استثنائي. ويجعل وقت استجابتها السريع وحماية الاندفاع المدمجة منها مكونًا أساسيًا للمنطق الصناعي عالي السرعة والتحكم في المحركات.

المواصفات الفنية

العلامة التجارية: شنايدر إلكتريك / موديكون
رقم الموديل: 140DAO84220
سلسلة المنتج: Modicon Quantum
تكوين الإخراج: 16 قناة منفصلة (4 مجموعات من 4)
نطاق جهد التشغيل: 20 إلى 56 فولت تيار متردد
تردد الإمداد: 47 إلى 63 هرتز
سعة التيار: 16 أمبير جذر متوسط التربيع لكل وحدة / 4 أمبير جذر متوسط التربيع لكل قناة
تيار الاندفاع الأقصى: 45 أمبير لدورة واحدة (لكل مجموعة)
سرعة انتقال الحالة: <= 0.5 مللي ثانية (من التشغيل إلى الإيقاف / من الإيقاف إلى التشغيل)
الحد الأقصى لانخفاض الجهد: 1.5 فولت عند ذروة الحمل
تصنيف DV/dt: 400 فولت/مللي ثانية
متطلب تيار الناقل: 350 مللي أمبير
حماية العزل: مرشح RC داخلي وصمام 5 أمبير لكل مجموعة
ارتفاع التشغيل: حتى 5000 متر (16404 قدم)
التسامح البيئي: 0 درجة مئوية إلى 60 درجة مئوية (32 فهرنهايت إلى 140 فهرنهايت)

رؤية PLC Spare HUB العالمية

تُعد الوحدة 140DAO84220 عنصرًا أساسيًا لتبديل التيار المتردد منخفض الجهد في القطاعات الصناعية الثقيلة. يُظهر تحليلنا الهندسي أن بنية التجميع 4x4 فعالة بشكل خاص لفصل مناطق الأعطال؛ فلن يؤدي انصهار فتيل واحد في مجموعة واحدة إلى تعطيل المخارج الـ 12 المتبقية. تُعرف سلسلة Modicon Quantum بطول عمرها الافتراضي، وتحافظ هذه الوحدة على تلك السمعة من خلال تصنيف DV/dt عالٍ يقاوم التشغيل الخاطئ في البيئات التي تعج بالضوضاء الكهربائية.

المعدات والتطبيقات المستهدفة

مشعبات الصمامات اللولبية: التحكم في بنوك الهواء والموائع الهيدروليكية بتيار متردد منخفض الجهد.
مشغلات المحركات: تشغيل ملفات الموصلات في لوحات MCC (مركز التحكم في المحركات).
التسخين الصناعي: إدارة مرحلات الحالة الصلبة للعناصر الحساسة للحرارة ذات الجهد المنخفض.
المواقع الخطرة: معتمدة لبيئات FM Class 1 Division 2.

المراقبة التشخيصية والحالة

مؤشر LED لاتصال الناقل: مؤشر LED أخضر نشط يشير إلى تفاعل سليم للوحة الخلفية.
مؤشر الخطأ الخارجي: يضيء مؤشر LED أحمر (F) عند اكتشاف صمامات منصهرة أو فقدان طاقة المجال.
مصفوفة حالة الإدخال/الإخراج: 16 مؤشر LED أخضر فردي للتأكيد البصري الفوري لحالات الإخراج.
حماية الطاقة: صمامات مدمجة بقوة 5 أمبير تحمي الدوائر الداخلية من الدوائر القصيرة على جانب المجال.

الشحن والضمان

سياسة الضمان: محمية بضمان احترافي كامل لمدة 12 شهرًا.
الشحن العالمي السريع: تسليم سريع عبر FedEx، UPS، و DHL.
تنفيذ الطلبات: يتم الإرسال القياسي في غضون 24-48 ساعة.
سلامة العبوة: تغليف احترافي مضاد للكهرباء الساكنة لضمان النقل الآمن.

أسئلة متكررة احترافية

السؤال: ماذا يحدث للوحدة 140DAO84220 إذا فُقدت طاقة المجال؟

الإجابة: تشغل الوحدة مؤشر LED الخاص بالخطأ الأحمر "F" وتُبلغ عن رمز خطأ "فقدان طاقة المجال" إلى معالج Quantum لإنذار مستوى النظام.

السؤال: هل يمكنني خلط أطوار تيار متردد مختلفة عبر المجموعات الأربع؟

الإجابة: نعم، نظرًا لأن القنوات مقسمة إلى أربع مجموعات معزولة، يمكنك تطبيق مصادر طاقة مميزة على كل مجموعة طالما بقيت ضمن نطاق 20-56 فولت.

السؤال: هل الصمامات الداخلية في الوحدة 140DAO84220 قابلة للاستبدال من قبل المستخدم؟

الإجابة: تحتوي الوحدة على صمامات داخلية بقوة 5 أمبير؛ ومع ذلك، نوصي بفحص الوحدة بالكامل إذا انصهر صمام لتحديد سبب التيار الزائد الخارجي.

السؤال: هل هذه الوحدة متوافقة مع برنامج Unity Pro / Control Expert؟

الإجابة: نعم، الوحدة 140DAO84220 مدعومة بالكامل في كتالوج أجهزة Modicon Quantum ضمن بيئة برنامج شنايدر إلكتريك.

السؤال: كيف تتعامل الوحدة مع الأحمال عالية الحث؟

الإجابة: تستخدم مرشح RC داخليًا وتصنيف DV/dt يبلغ 400 فولت/مللي ثانية لقمع ارتفاعات الجهد العكسي الناتجة عن الملفات اللولبية والمحاثات النموذجية.

دليل الاختيار والشراء

تأكد من أن مشغلات المجال لديك تعمل بدقة ضمن نطاق **20 فولت إلى 56 فولت تيار متردد**.
تحقق من أن إجمالي حمل الوحدة لا يتجاوز 16 أمبير جذر متوسط التربيع لمنع المشاكل الحرارية.
تتطلب هذه الوحدة **كلمة إخراج واحدة** من العنوان في خريطة ذاكرة PLC الخاصة بك.
مثالية لصيانة رفوف Modicon Quantum في التركيبات القديمة.
