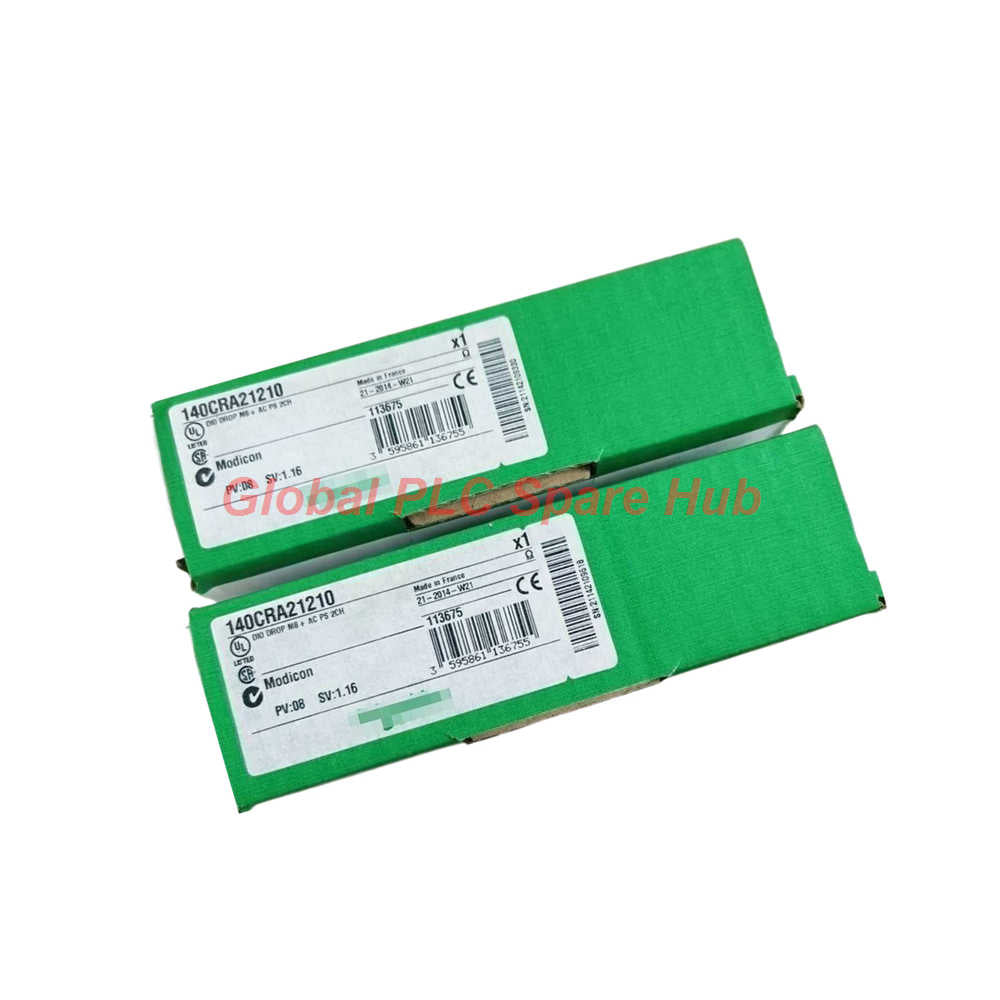

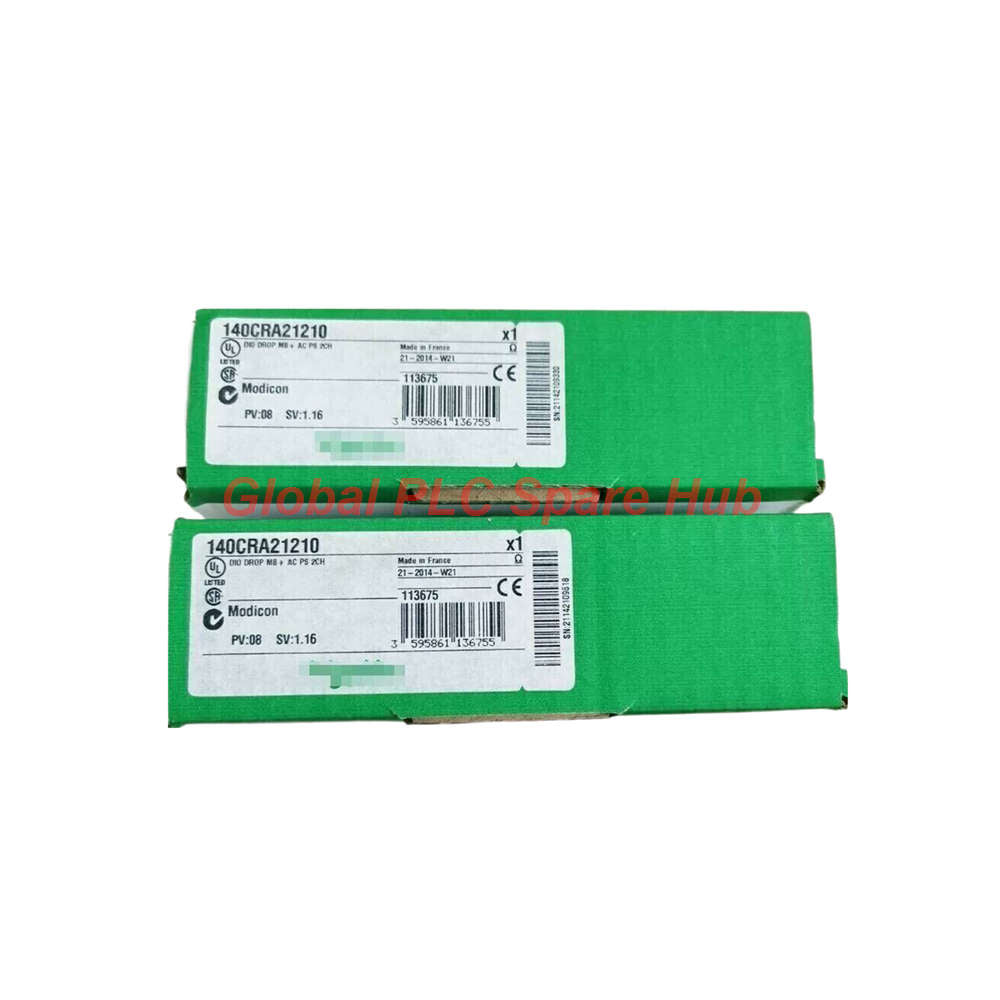

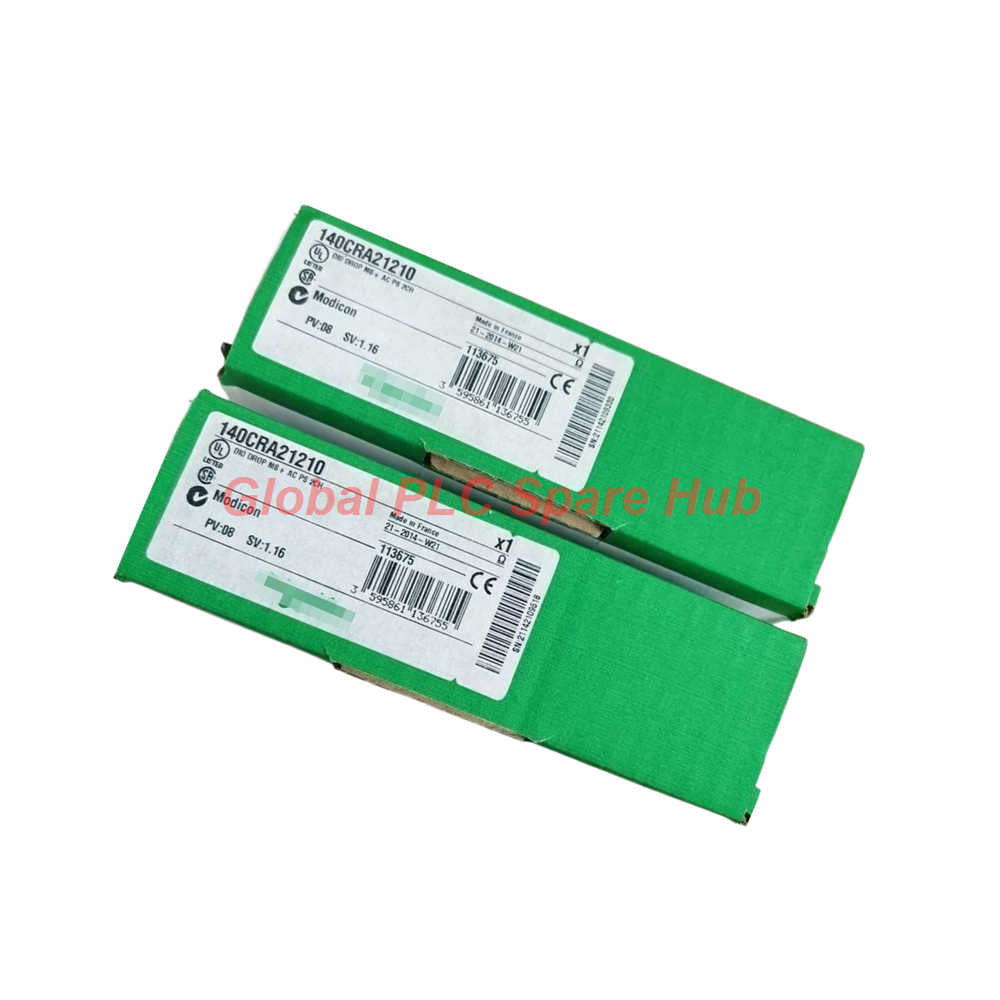

140CRA21210 وحدة إسقاط DIO موديكون كوانتوم شنايدر
Manufacturer: Schneider Electric
Product No.: 140CRA21210
Condition： متوفر بالمخزون
Product Type: واجهة إسقاط DIO
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
توفر وحدة Schneider Electric Modicon Quantum 140CRA21210 إمكانية اتصال الإدخال/الإخراج الموزع (I/O drop).
فهي تربط أرفف Quantum I/O البعيدة مباشرة ببنية PLC الرئيسية عبر شبكات كابل متحد المحور (coax drop networks).
تقبل الوحدة مصادر جهد إمداد رئيسي مزدوجة 115/230 فولت تيار متردد لتشغيل صناعي مرن.
يوفر مصدر طاقة داخلي تيار منطقي منظم بجهد 5.1 فولت تيار مستمر لبطاقات اللوحة الخلفية المجاورة.
المواصفات الفنية
| مجموعة معلمات النظام | معلمة المواصفات | البيانات الفنية والحدود |
|---|---|---|
| الهوية والهندسة المعمارية | العلامة التجارية وخط الإنتاج | Schneider Electric Modicon Quantum |
| الهوية والهندسة المعمارية | تسمية النموذج | 140CRA21210 |
| الهوية والهندسة المعمارية | تنسيق الوحدة والطلاء | فتحة Quantum القياسية / معالجة واقية TC |
| خصائص إدخال الطاقة | جهد الإمداد المقنن [Us] | 115 فولت تيار متردد / 230 فولت تيار متردد اسمي |
| خصائص إدخال الطاقة | حدود الجهد والتردد | 85 إلى 276 فولت تيار متردد / 47 إلى 63 هرتز تردد الخط |
| خصائص إدخال الطاقة | الحد الأقصى لتيار الإمداد | 0.2 أمبير عند 115 فولت تيار متردد / 0.4 أمبير عند 230 فولت تيار متردد |
| خصائص إدخال الطاقة | تيار التدفق الأولي والطاقة المقدرة | 10 أمبير عند 115 فولت / 20 أمبير عند 230 فولت / 50 فولت أمبير طاقة مقدرة |
| إخراج ناقل اللوحة الخلفية | جهد الإخراج والتيار الاسمي | 5.1 فولت تيار مستمر / 3 أمبير إخراج اسمي (0 أمبير حد أدنى للحمل) |
| إخراج ناقل اللوحة الخلفية | تصنيف الصمامات وتبديد الطاقة | تصنيف الصمامات المرتبطة 1.5 أمبير / تبديد الطاقة 11 وات |
| الشبكة والقدرة | تكوين المنفذ وكلمات الإدخال/الإخراج | 1 منفذ إفلات فردي / 30 كلمة إدخال / 32 كلمة إخراج |
| الشبكة والقدرة | لوحات الخلفية المدعومة | أقفاص بطاقات Quantum ذات 2 و 3 و 4 و 6 و 10 و 16 موضعًا |
| التسامح البيئي | درجة حرارة التشغيل والتخزين | 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (0 درجة مئوية إلى 60 درجة مئوية) / -40 درجة فهرنهايت إلى 185 درجة فهرنهايت (-40 درجة مئوية إلى 85 درجة مئوية) |
| التسامح البيئي | الرطوبة النسبية والارتفاع | 95% غير مكثفة / حتى 16,404 قدم (5000 متر) |
| الضوضاء والمناعة | التفريغ الكهروستاتيكي والمجال الكهرومغناطيسي | 4 كيلو فولت تلامس / 8 كيلو فولت تفريغ كهروستاتيكي هوائي / 10 فولت/م مناعة المجال |
دليل التركيب
- قم بإيقاف تشغيل طاقة التيار المتردد الأساسية للمنطقة قبل إدخال وحدة الواجهة في الرف.
- ثبت الوحدة بإحكام في الفتحة الأولى أو الثانية من اللوحة الخلفية البعيدة.
- قم بتوصيل خطوط طاقة 115 فولت تيار متردد أو 230 فولت تيار متردد بكتلة الطرفية ذات 7 أقطاب.
- قم بتوصيل كابلات شبكة الكابل متحد المحور (coaxial drop network) بموصلات منفذ واجهة S908 الخلفية.
التشغيل والصيانة
- تحقق من قياس جهد الإمداد بين 85 فولت تيار متردد و 276 فولت تيار متردد قبل التشغيل.
- راقب اختبارات التشخيص الذاتي لعنوان ذاكرة الوصول العشوائي (RAM) التلقائي ومجموع التحقق (checksum) أثناء بدء تشغيل وحدة التحكم الأولي.
- افحص الصمام الداخلي 1.5 أمبير إذا فشل إخراج طاقة اللوحة الخلفية بجهد 5.1 فولت تيار مستمر.
- تحقق من براغي الكتلة الطرفية بشكل دوري لمنع توصيلات الطاقة عالية الجهد السائبة.
توافق النظام ودعم البرامج
- يركب مباشرة في رفوف اللوحة الخلفية Schneider Electric Modicon Quantum ذات 2 و 3 و 4 و 6 و 10 و 16 فتحة.
- يتكامل بسلاسة مع بيئات برمجة EcoStruxure Control Expert (Unity Pro).
- يدعم برنامج Concept القديم وأدوات تكوين ProWORX 32 الصناعية.
- يتواصل مع وحدات رأس شبكة الإدخال/الإخراج عن بُعد S908 عبر المواقع الموزعة.
الشهادات والمعايير
- معيار UL 508 لامتثال سلامة معدات التحكم الصناعي.
- اعتماد CSA Class 1 Division 2 للمناطق الخطرة للبيئات غير المسببة للاشتعال.
- شهادة تصنيف DNV البحري للتطبيقات البحرية في الخارج.
- معتمد من GOST وعلامة C-tick للامتثال للتوزيع الصناعي العالمي.
المعدات المناسبة وسيناريوهات التطبيق النموذجية
- محطات الضخ الموزعة التي تتطلب توسيع رفوف Quantum I/O عن بُعد عبر مسافات طويلة.
- نواقل مناولة المواد التي تدير أجهزة الاستشعار الموزعة عبر مساحات المستودعات الصناعية الكبيرة.
- محطات توليد الطاقة التي تشغل رفوف صمامات طرفية عن بعد في ظروف بيئية قاسية.
- مرافق معالجة المياه التي تتحكم في رفوف الترشيح عن بُعد عبر مواقع المعالجة متعددة المباني.
قدرات التشخيص وأنظمة الحماية
- يتم تشغيل التحقق التلقائي من عنوان ذاكرة الوصول العشوائي (RAM) باستمرار أثناء بدء التشغيل ودورات التنفيذ العادية.
- يكتشف التحقق من المجموع الاختباري (checksum) أخطاء تلف الذاكرة الداخلية أو تلف البيانات فورًا.
- تمنع الحماية المدمجة من قصر الدائرة تلف المكونات الدائم من أعطال الحمل الخارجي.
- تحمي الحماية من زيادة الجهد الناتج دائرة منطق اللوحة الخلفية الحساسة بجهد 5.1 فولت تيار مستمر.
محتويات العبوة والخدمات اللوجستية والضمان
| معلمة الخدمات اللوجستية | تفاصيل خدمة المواصفات |
|---|---|
| أبعاد العبوة | 12.52 بوصة × 6.46 بوصة × 1.89 بوصة (31.8 سم × 16.4 سم × 4.8 سم) |
| كتلة العبوة | 24.974 أوقية (708.0 جرام) إجمالي وزن الشحن المعبأ |
| مدة الضمان | تغطية استبدال شاملة لمدة 12 شهرًا |
| سرعة الإرسال | معالجة سريعة للطلبات في غضون 24 إلى 48 ساعة |
| التسليم السريع العالمي | تسليم سريع عالمي من الباب إلى الباب عبر FedEx و UPS و DHL |
رؤى Global PLC Spare HUB
قام فريقنا الميداني مؤخرًا بمراجعة مصنع ورق يعاني من انقطاعات مفاجئة في شبكة الإسقاط عن بعد.
كان الرف البعيد يتوقف عن العمل كلما بدأت محركات المطحنة الثقيلة عبر شبكة المصنع.
كشفت قياسات الجهد عن انخفاضات عميقة في خط إمداد 115 فولت تيار متردد.
نظرًا لأن Modicon Quantum 140CRA21210 يتحمل حدودًا واسعة من 85 إلى 276 فولت تيار متردد، فإن التحويل إلى تغذية 230 فولت تيار متردد أزال تعطل الإمداد.
أدى هذا التعديل إلى استقرار طاقة الإسقاط واستعادة وقت تشغيل الشبكة عن بعد بنسبة 100%.
الأسئلة المتداولة
سؤال: ما هي نطاقات جهد خط إمداد الطاقة التي تدعمها وحدة 140CRA21210؟
إجابة: تقبل الوحدة مدخلات طاقة تيار متردد واسعة النطاق من 85 فولت تيار متردد حتى 276 فولت تيار متردد عند 47-63 هرتز.
سؤال: كم يبلغ تيار المنطق بجهد 5.1 فولت تيار مستمر الذي توفره واجهة الإسقاط هذه للوحة الخلفية؟
إجابة: توفر الوحدة ما يصل إلى 3 أمبير من تيار 5.1 فولت تيار مستمر المنظم لبطاقات رف Quantum المحلية.
سؤال: ما هي التفاصيل الفنية الهامة التي يجب على المهندسين التحقق منها عند اختيار وحدة إسقاط DIO بديلة؟
إجابة: تحقق من جهد إدخال مصدر الطاقة، وسعة فتحة اللوحة الخلفية، وعدد كلمات الإدخال/الإخراج المطلوبة، والطلاءات الواقية.
سؤال: كيف يعمل روتين تشخيص الذاكرة الداخلية في وحدة 140CRA21210؟
إجابة: تقوم الوحدة بإجراء فحوصات تلقائية لعنوان ذاكرة الوصول العشوائي (RAM) وحسابات المجموع الاختباري (checksum) أثناء بدء التشغيل ووقت التشغيل.
سؤال: هل يمكن لبطاقة الواجهة هذه تشغيل رف لوحة خلفية Quantum كامل بـ 16 فتحة بشكل مستقل؟
إجابة: نعم، بشرط أن يظل إجمالي سحب تيار منطق 5.1 فولت تيار مستمر لجميع البطاقات أقل من 3 أمبير.
