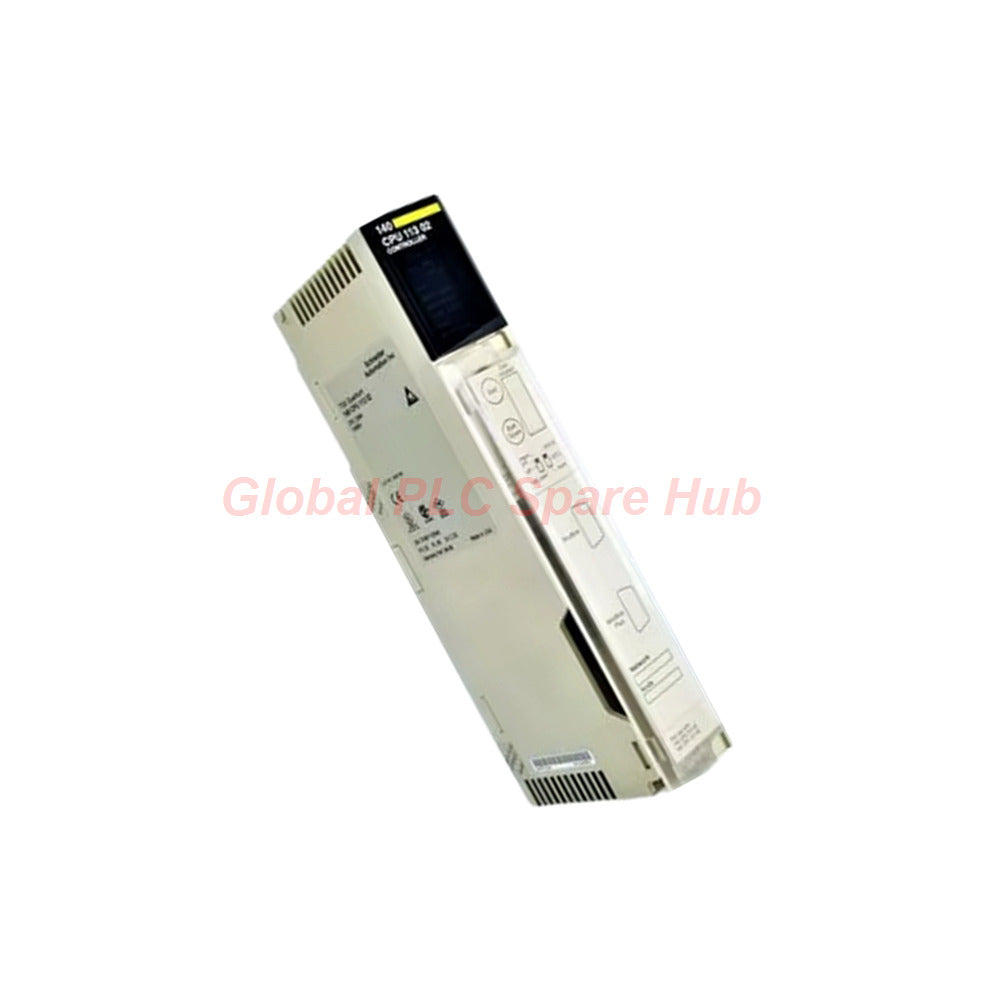

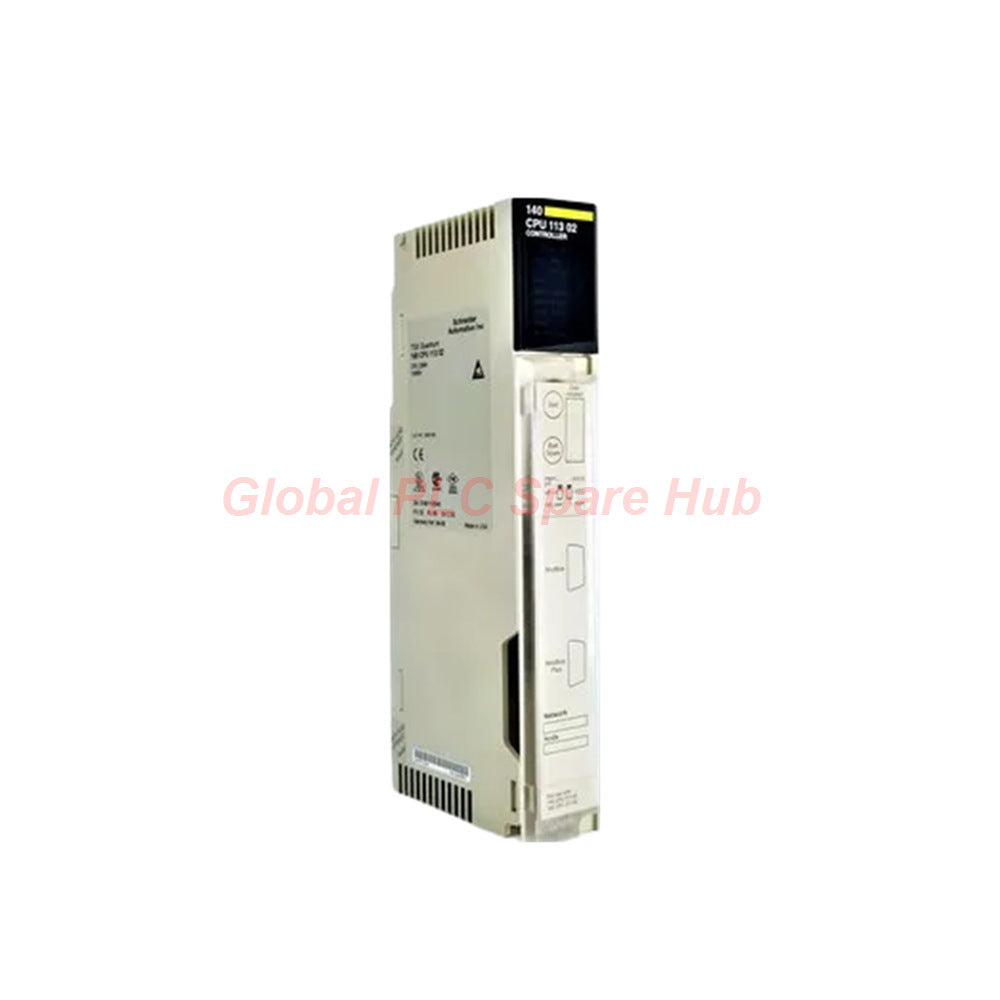

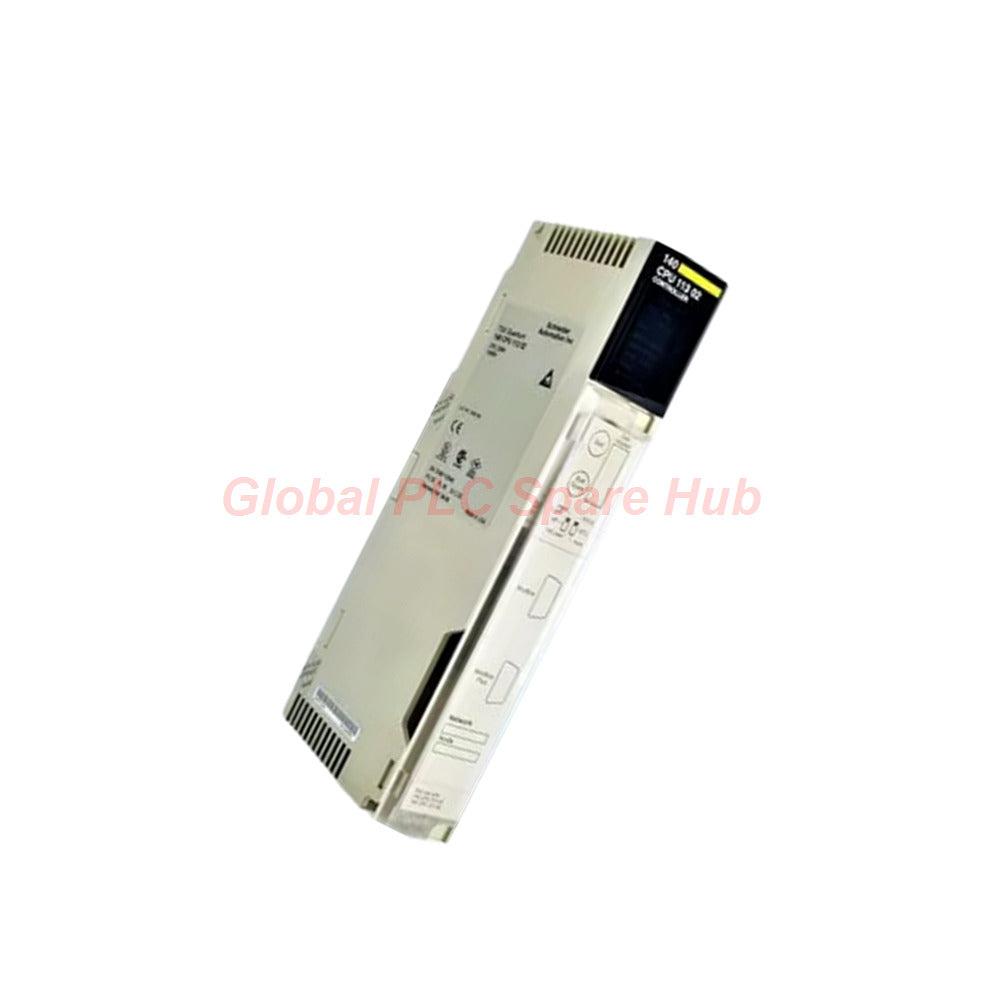

140CPU11302 وحدة المعالجة المركزية لوحدة التحكم Modbus طراز Quantum من شنايدر إلكتريك

نظرة عامة على المنتج

يعمل المعالج Schneider Electric 140CPU11302 كمعالج تحكم أساسي للتصنيع الصناعي الثقيل.

توفر هذه الوحدة قوة معالجة لمنصة الأتمتة الموثوقة على نطاق واسع Modicon Quantum.

يقوم المهندسون بدمج وحدة التحكم هذه لإدارة مهام الأتمتة المكثفة بسلامة تشغيلية كاملة.

تتعامل الوحدة مع تنفيذ المنطق عالي السرعة لتحسين إنتاجية المصنع بفعالية.

المواصفات الفنية

• تحديد النواة: اسم العلامة التجارية هو شنايدر إلكتريك. رقم الموديل هو 140CPU11302. سلسلة البنية هي Modicon Quantum.
• قدرات المعالجة: يتميز الجهاز بمعالج دقيق 80186 يعمل بتردد ساعة 20 ميجاهرتز. يعمل بدون معالج مشارك رياضي.
• كفاءة التنفيذ: تتراوح سرعة معالجة المنطق من 0.3 إلى 1.4 مللي ثانية لكل 1 كيلو تعليمات باستخدام رمز LL984.
• بنية الذاكرة: توفر ذاكرة الوصول العشوائي الداخلية 109 كيلوبايت من التخزين المخصص لبرامج التحكم ومتغيرات البيانات التشغيلية.
• سعة واجهة الشبكة: يتضمن التخطيط منفذ Modbus RS232 مدمج ومنفذ اتصال Modbus Plus مستقل.
• مصفوفة عنوان الإدخال/الإخراج: يدعم ما يصل إلى 64 مدخلاً محليًا و 64 مخرجًا محليًا. يسمح التكوين الموزع بـ 500 مدخل و 500 مخرج.
• الملفات الكهربائية: يتطلب تيار اللوحة الخلفية 780 مللي أمبير بالضبط من وحدة إمداد طاقة النظام.
• الحدود البيئية: تتراوح درجات الحرارة المحيطة التشغيلية من 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية). يجب ألا تتجاوز الرطوبة النسبية 95% بدون تكثف.
• ضوابط المناعة: يقاوم الإطار المادي تفريغًا كهروستاتيكيًا تلامسيًا بقوة 4 كيلو فولت وما يصل إلى 8 كيلو فولت تفريغًا هوائيًا.
• الأبعاد الفيزيائية: يبلغ صافي وزن المنتج 0.7 رطل (0.3 كجم). أبعاد العبوة 12.4 × 6.5 × 1.77 بوصة.

دليل التثبيت

أولاً، قم بإيقاف تشغيل جميع مصادر الطاقة الكهربائية الرئيسية قبل الاقتراب من تجميع الرف.

قم بمحاذاة وحدة 140CPU11302 مباشرة مع الفتحات الموجودة على اللوحة الخلفية القياسية لـ Quantum.

ادفع الجهاز بسلاسة في الموضع المخصص حتى تثبت مشابك الغطاء بإحكام.

قم بتثبيت براغي التثبيت على اللوحات العلوية والسفلية لمنع حركة الاهتزاز.

قم بتوصيل كابلات الاتصال بمنافذ Modbus و Modbus Plus بعناية.

تحقق من أن جميع توصيلات التأريض تتوافق مع قوانين السلامة الصناعية المحلية قبل تطبيق الطاقة.

سهولة تصحيح الأخطاء والصيانة

تعرض لوحة مؤشر LED الواضحة على الوجه الأمامي تشخيصات النظام بوضوح فوريًا.

توفر أدوات برمجية مثل Concept و ProWORX 32 وصولاً مباشرًا إلى السجلات الداخلية لتتبع الرمز بسرعة.

يراقب مؤقت المراقبة المدمج حالات النظام ويعيد ضبط الجهاز في غضون 250 مللي ثانية أثناء الأعطال.

يمكن لموظفي الصيانة استبدال بطارية الليثيوم عالية السعة 1.2 أمبير ساعة دون إزالة وحدة التحكم الرئيسية.

يخزن النظام سجلات أخطاء محددة لمساعدة الفنيين على عزل أعطال الأسلاك الميدانية بسرعة.

ملاحظات التوافق

يتصل المعالج 140CPU11302 بسلاسة مع ما يصل إلى وحدتي شبكة، بما في ذلك أنواع NOM و NOE و CR.

يحافظ على توافق البروتوكول الكامل مع شبكات Modbus RS232 التسلسلية الأصلية وبنى Modbus Plus القياسية.

يدعم البرنامج بالكامل التكوينات الهندسية التي تتم من خلال حزم برامج Concept و ProWORX 32.

ينسق المعالج بسلاسة مع نقاط شبكة I/O Quantum الموزعة والبعيدة الموجودة.

معلومات الشهادات

• ترخيص cUL
• شهادة FM Class 1 Division 2 للبيئات الصناعية الخطرة
• الالتزام بمعايير السلامة UL 508
• موافقة CSA C22.2 No 142 الهيكلية
• مستوى مقاومة التفريغ الكهروستاتيكي IEC 801-2

قائمة التعبئة وشروط الضمان

تتضمن الشحنة وحدة معالج Schneider Electric 140CPU11302 مختومة من المصنع.

تحتوي عبوة البيع بالتجزئة على حزمة الوثائق القياسية وتغليف محاذاة واقية شديدة التحمل.

يتضمن هذا العنصر تغطية ضمان شاملة لمدة 12 شهرًا تبدأ من تاريخ التسليم.

يضمن الضمان خدمات الاستبدال أو الإصلاح الفوري في حالة ظهور أي عيب مادي في الأداء.

اللوجستيات الشحن

تتولى فرق إرسال مستودعاتنا العالمية معالجة الطلبات في غضون 24 إلى 48 ساعة بعد تأكيد الدفع.

نحن نقدم خيارات نقل سريعة الأولوية من خلال شبكات البريد السريع المرموقة بما في ذلك FedEx و UPS و DHL.

يتلقى العملاء تأكيدًا آليًا عبر البريد الإلكتروني يحتوي على رموز تتبع العبور في الوقت الفعلي عند مغادرة الطرد.

سيناريوهات التطبيق النموذجية

تستخدم المصافي هذا المعالج لتنسيق خطوط أنابيب توزيع النفط وأنظمة صمامات السلامة.

تدمج محطات معالجة المياه الوحدة لإدارة مستويات أحواض الترشيح ومضخات الجر الكيميائي الآلية.

تنفذ مرافق توليد الطاقة الوحدة لمراقبة حلقات المصنع الحرارية المساعدة ودورات تبريد المولدات.

قدرات التشخيص

يقوم المعالج المدمج بتشغيل اختبارات ذاتية تلقائية عند التشغيل لتأكيد سلامة مصفوفة الذاكرة الداخلية.

تتحقق إجراءات الاتصال النشطة باستمرار من حالة الارتباط عبر شبكة Modbus Plus المحلية بأكملها.

يكتشف الجهاز أخطاء انحراف الساعة فورًا إذا تغير التوقيت بأكثر من 8 ثوانٍ في اليوم.

رؤية Global PLC Spare HUB

يوفر المعالج Schneider Electric 140CPU11302 سرعات تنفيذ يمكن التنبؤ بها لخطط التحكم الكلاسيكية في المصنع.

تزيل منافذ الاتصال المزدوجة الحاجة إلى بطاقات توسيع الشبكة الإضافية في التكوينات الأساسية.

يناسب هذا الجهاز مشاريع الترقية القديمة حيث تعتمد البنية التحتية الحالية على شبكات Modbus Plus القوية.

يتناسب تمامًا مع رفوف Modicon Quantum القياسية التي تتحكم في أحواض معالجة المياه ومصانع الورق والمحطات الفرعية.

دليل الاختيار

تحقق من أن متطلبات ذاكرة برنامجك تتناسب بأمان ضمن سعة ذاكرة الوصول العشوائي الداخلية البالغة 109 كيلوبايت.

اختر هذا النموذج إذا كان تخطيط التثبيت يتطلب شبكة Modbus Plus قياسية بدلاً من منافذ إيثرنت الحديثة.

تأكد من أن برنامج التكوين الخاص بك يتوافق مع مواصفات ProWORX 32 أو Concept لهذه الوحدة.

اختر طرز Quantum ذات المستوى الأعلى إذا كان تطبيق التحكم الخاص بك يتطلب مكونًا مدمجًا للمعالج المشارك الرياضي.

الأسئلة المتكررة (FAQ)

السؤال: ما هي تطبيقات البرمجة التي تدعم وحدة المعالجة هذه؟

الإجابة: يقوم المهندسون ببرمجة هذه الوحدة باستخدام حزم برامج التكوين المعتمدة ProWORX 32 أو Concept.

السؤال: ما هي المدة التي تحافظ فيها بطارية النسخ الاحتياطي الداخلية على بيانات الذاكرة بدون طاقة اللوحة الخلفية؟

الإجابة: تتميز بطارية الليثيوم عالية السعة 1.2 أمبير ساعة بعمر افتراضي يصل إلى 10 سنوات تحت الأحمال القياسية.

السؤال: هل تحتوي هذه الوحدة على معالج مشارك رياضي مدمج لإجراء حسابات النقطة العائمة المعقدة؟

الإجابة: لا، هذا النوع المحدد يعمل بدون وحدة أجهزة معالج مشارك رياضي داخلي.

السؤال: ما هي سرعة الاستجابة المتوقعة عند تنفيذ أوامر منطق التحكم القياسية؟

الإجابة: يكمل المعالج 1 كيلو تعليمات ضمن نافذة من 0.3 إلى 1.4 مللي ثانية باستخدام لغات ترميز LL984.
