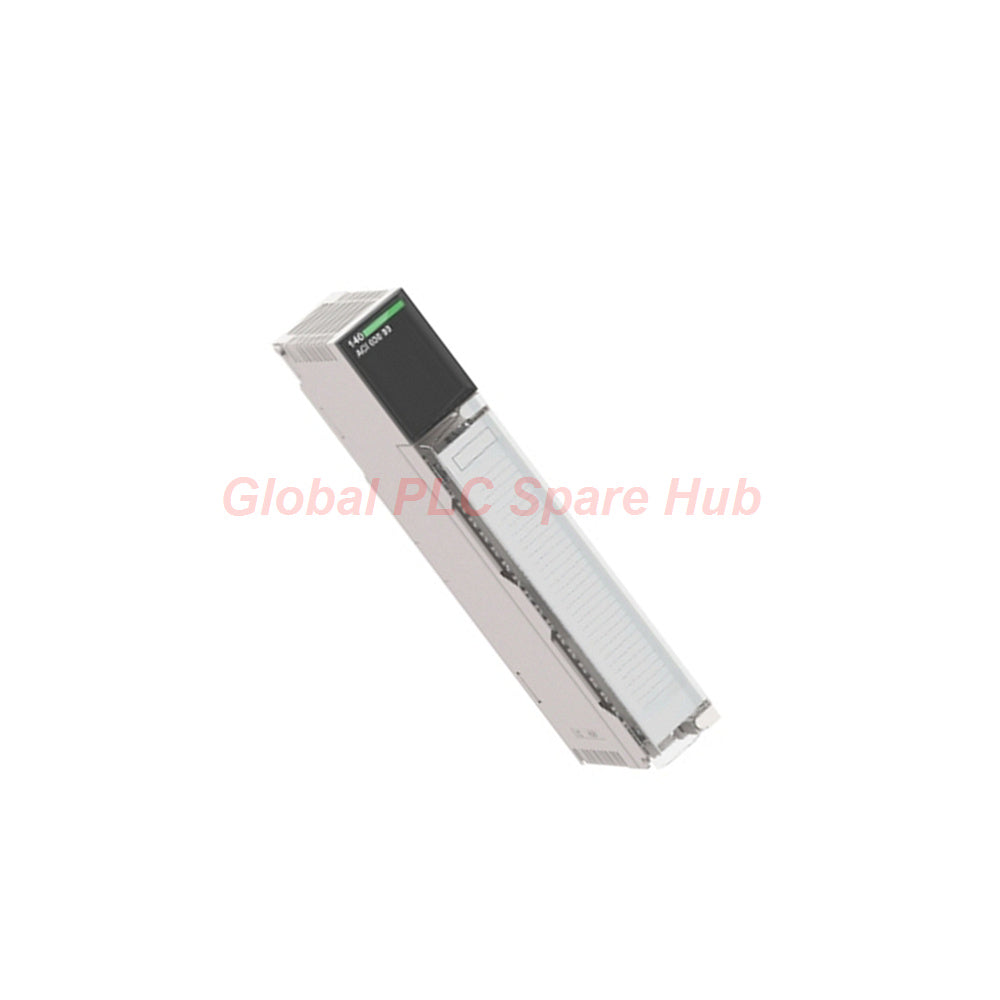

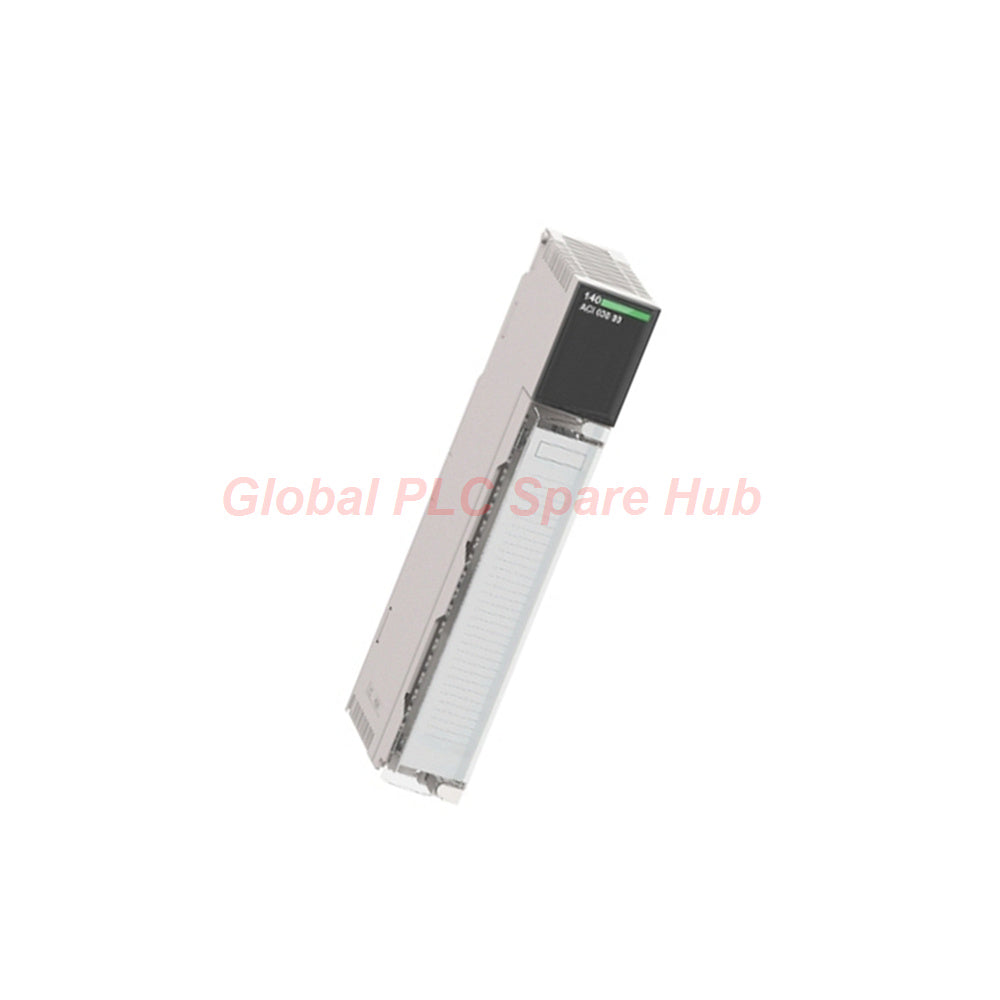

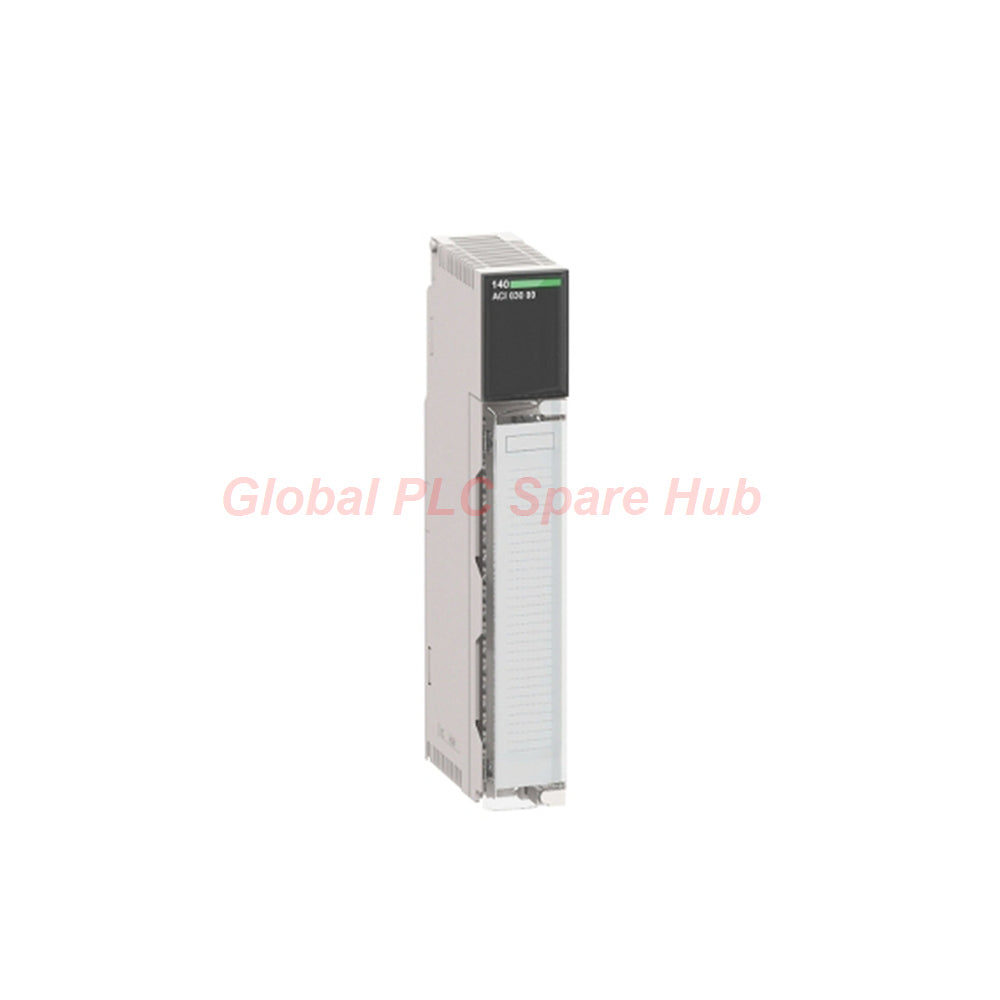

بطاقة دخل تماثلية 140AII33010 من شنايدر كوانتوم الممتازة

نظرة عامة على المنتج

تقوم وحدة Schneider Electric 140AII33010 بمعالجة إشارات المجال التناظرية الدقيقة ضمن المناطق الصناعية الخطرة.

يتكامل هذا المكون عالي المستوى بسلاسة في بنية الأتمتة Modicon Quantum الموجودة لديك.

يوفر الجهاز حواجز أمان داخلية متأصلة للقضاء على خطر الشرارة الكهربائية.

ينشر مهندسو التحكم بطاقة الإدخال هذه لمراقبة حلقات التيار الحرج بأمان في الأجواء المتفجرة.

المواصفات الفنية

• تحديد النواة: اسم العلامة التجارية هو Schneider Electric. الطراز المحدد هو 140AII33010. سلسلة النظام هي Modicon Quantum.
• مقاييس إدخال الإشارة: يتميز الجهاز بـ 8 قنوات إدخال تناظرية مستقلة. يدعم نطاقات تيار من 0 إلى 20 مللي أمبير، و 0 إلى 25 مللي أمبير، و 4 إلى 20 مللي أمبير.
• دقة القياس: توفر الوحدة ما يصل إلى 25,000 عد لـ 0 إلى 25 مللي أمبير من الإشارات. تحقق 16,000 عد لتكوينات 4 إلى 20 مللي أمبير القياسية.
• ديناميكيات حماية الدائرة: تحد الدوائر الداخلية التيار الأقصى المطلق للإدخال إلى 25 مللي أمبير. يحمي المصهر الداخلي المدمج النظام من تلف التيار الزائد.
• ملفات تعريف الدقة: تحافظ الوحدة على خطأ دقة مطلق يبلغ زائد أو ناقص 0.05% من المقياس الكامل عند 25 درجة مئوية.
• تصفية استجابة التردد: يوفر مرشح إدخال واحد منخفض التمرير تردد قطع -3 ديسيبل عند 15 هرتز.
• أداء مقاومة التداخل: يتجاوز رفض الوضع الشائع 100 ديسيبل عند 50 إلى 60 هرتز لمنع الضوضاء الكهربائية الكثيفة في المصانع.
• حدود عزل السلامة: توفر الوحدة عزلًا جلفانيًا بقوة 2500 فولت تيار مستمر بين قنوات الإدخال والناقل الرئيسي.
• متطلبات الطاقة والتيار: يسحب الجهاز 1500 مللي أمبير من ناقل اللوحة الخلفية. تُظهر الوحدة تبديدًا أقصى للطاقة يبلغ 7.5 واط.
• الحدود البيئية: تتراوح درجة حرارة التشغيل من 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية). يتحمل الجهاز ما يصل إلى 95% من الرطوبة النسبية دون تكاثف.

دليل التثبيت

أولاً، اعزل كل الطاقة الكهربائية قبل تركيب الجهاز في تجميع الهيكل.

قم بمحاذاة بطاقة 140AII33010 مع أدلة الفتحة على رف اللوحة الخلفية القياسي Quantum.

ادفع الوحدة مباشرة في الفتحة حتى تثبت موصلات اللوحة الخلفية تمامًا.

ثبت مسامير التثبيت على اللوحات العلوية والسفلية لمقاومة قوى اهتزاز المصنع.

قم بتوصيل أسلاك المجال الآمنة جوهريًا حصريًا بموصلات الطرفية الزرقاء المخصصة.

تحقق من أن نظام التأريض الخاص بك يلبي توجيهات ATEX بدقة قبل إكمال تسلسل التشغيل.

سهولة تصحيح الأخطاء والصيانة

يتميز الغطاء الأمامي بمؤشرات LED فورية للكشف عن نشاط القناة في الوقت الفعلي.

يتتبع المهندسون تغييرات المعلمات بسرعة باستخدام مجموعات أدوات برمجة Unity Pro أو Concept أو ProWORX القياسية.

يقوم النظام بتحديث جميع القنوات التناظرية الثمانية ضمن دورة تحديث يمكن التنبؤ بها تبلغ 750 مللي ثانية.

تسمح الكتل الطرفية القابلة للإزالة للفنيين بصيانة حلقات أجهزة القياس الميدانية دون إزعاج غطاء الوحدة الرئيسي.

ملاحظات التوافق

تتصل الوحدة 140AII33010 مباشرة بأجهزة المجال المتخصصة التي تعمل في مناطق الغبار المتفجرة 20 و 21 و 22.

يدعم البرنامج الثابت المزامنة الكاملة للكود مع إصدارات برنامج Unity Pro و Concept V2.2 أو أعلى.

تطابق البطاقة المواصفات القياسية للأجهزة لأي بنية أساسية لرف Modicon Quantum عالمية.

معلومات الشهادة

• الامتثال لتوجيه ATEX 94/9/EC
• شهادة SIRA 02ATEX2345X
• موافقة FM Class 1 Division 2
• علامات CE و C-tick و GOST
• معايير السلامة UL 508 و CSA C22.2 No 142

قائمة التعبئة وشروط الضمان

تحتوي عبوة المصنع على وحدة إدخال تيار واحدة آمنة من Schneider Electric 140AII33010.

يتضمن الصندوق تغليفًا خاصًا واقيًا مضادًا للكهرباء الساكنة ونشرة تكوين الأجهزة الأصلية.

نقدم فترة ضمان شاملة لمدة 12 شهرًا تحمي استثمارك في الأتمتة.

يغطي هذا الضمان أي عيب في المكونات الداخلية أو تباين في الأداء في ظل ظروف التشغيل القياسية.

لوجستيات الشحن

تقوم مراكز التنفيذ العالمية لدينا بإعداد وشحن الطلبات في غضون 24 إلى 48 ساعة من التحقق من الدفع.

نقوم بإرسال جميع الطرود عبر خدمات البريد السريع الممتازة بما في ذلك DHL و FedEx و UPS.

سيتلقى مكتب الشحن الخاص بك وثائق تتبع تلقائية فور مغادرة الطرد لمستودعنا.

سيناريوهات التطبيق النموذجية

تستخدم مرافق المعالجة الكيميائية هذه البطاقة لتتبع أجهزة إرسال مستوى خزانات المذيبات بأمان.

تطبق مصافي النفط والغاز الوحدة لمراقبة أنظمة الكشف عن الغاز في المناطق الخطرة.

تنشر عمليات تخزين الحبوب هذا الجهاز للإشراف على أجهزة استشعار درجة الحرارة والضغط داخل الصوامع الغنية بالغبار.

قدرات التشخيص

تكتشف الوحدة تلقائيًا أعطال الأسلاك المقطوعة في أي حلقة قياس نشطة من 4 إلى 20 مللي أمبير.

تشير التشخيصات الداخلية فورًا إلى أخطاء الحالة للمعالج المركزي إذا انقطع الاتصال عبر اللوحة الخلفية.

يسجل البرنامج اتجاهات انحراف إدخال المستشعر لتبسيط المعايرات الميدانية الوقائية.

رؤية Global PLC Spare HUB

تلغي وحدة Schneider Electric 140AII33010 الحاجة إلى حواجز عزل خارجية مكلفة في الأجواء المتفجرة.

تقلل بنيتها عالية الكثافة ذات 8 قنوات بشكل كبير من البصمة الإجمالية للأجهزة لكل رف.

تختار فرق الهندسة هذه الوحدة لأنها توفر دقة فائقة في ظل الظروف الحرارية المتقلبة.

تحمي بيئات المعالجة الحساسة مثل مصانع البتروكيماويات، وأكشاك الطلاء، والغرف النظيفة الصيدلانية بشكل مثالي.

دليل الاختيار

تأكد من أن تيار حلقة جهاز الإرسال الميداني يطابق الحد الأقصى المطلق من 0 إلى 25 مللي أمبير.

تحقق من أن بيئة برنامجك تعمل بـ Concept V2.2 أو أعلى قبل دمج هذه الوحدة.

تجنب تخطيط إجراءات التبديل الساخن لهذه البطاقة، حيث تحظر معايير السلامة المتأصلة تمامًا التبديل المباشر.

اختر طرز Quantum البديلة إذا كان إطار عمل المعالجة الخاص بك يتطلب مدخلات جهد بدلاً من إشارات التيار.

الأسئلة المتكررة (FAQ)

السؤال: هل يمكنني تبديل هذه الوحدة التناظرية بينما لا يزال رف اللوحة الخلفية يعمل بالطاقة؟

الجواب: لا، تحظر معايير السلامة الجوهرية تمامًا التبديل الساخن لمنع مخاطر التفريغ الكهربائي الخطيرة.

السؤال: كيف تتعامل الوحدة مع سلك مجال مقطوع في حلقة من 4 إلى 20 مللي أمبير؟

الجواب: يشير المنطق الداخلي إلى وجود خطأ في السلك المقطوع على الفور ويومض رمز خطأ لبرنامج التحكم الخاص بك.

السؤال: هل تتطلب هذه الوحدة حاجز عزل خارجي عند الاتصال بأجهزة استشعار المنطقة الخطرة 20؟

الجواب: لا، تتميز الوحدة بحواجز أمان داخلية متأصلة تتصل مباشرة بأسلاك المنطقة الخطرة الخاصة بك.

السؤال: ما هي إصدارات البرامج التي أحتاجها لتكوين وحدة الإدخال هذه بنجاح؟

الجواب: يمكنك تكوين الجهاز باستخدام Concept V2.2 أو أعلى، أو ProWORX، أو مجموعات برامج Unity Pro القياسية.

السؤال: كيف يؤثر مرشح الإدخال على الضوضاء الكهربائية من آلات المصنع ذات الجهد العالي القريبة؟

الجواب: يقوم مرشح الترددات المنخفضة المدمج بتردد 15 هرتز ورفض الوضع الشائع 100 ديسيبل بقمع التداخل الكهرومغناطيسي الصناعي بنشاط.
