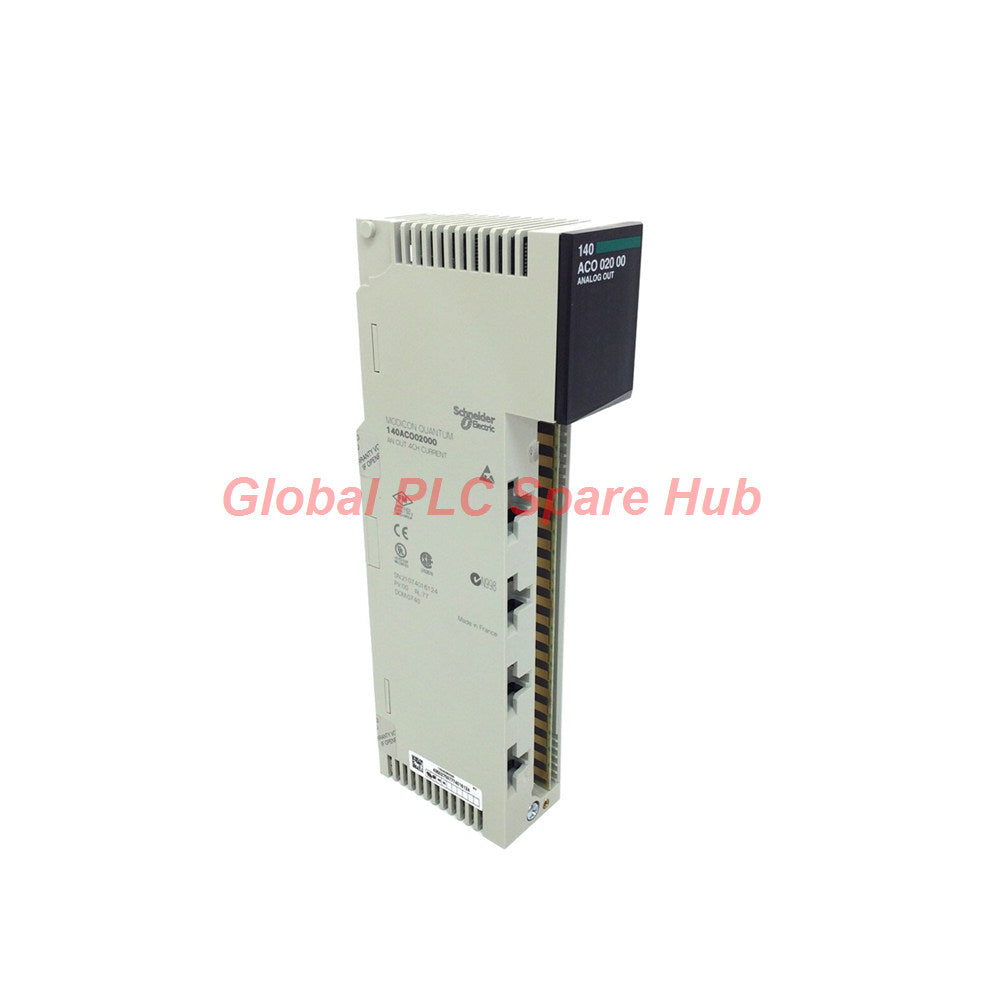

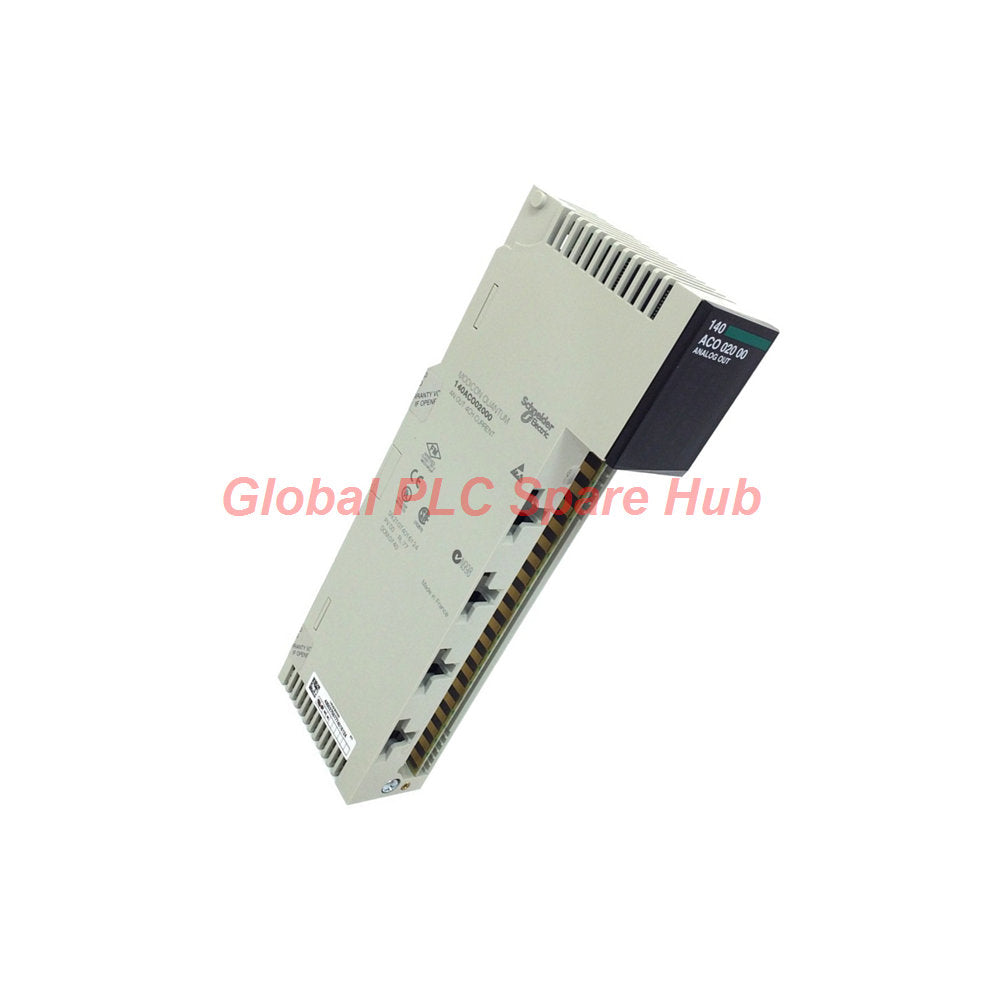

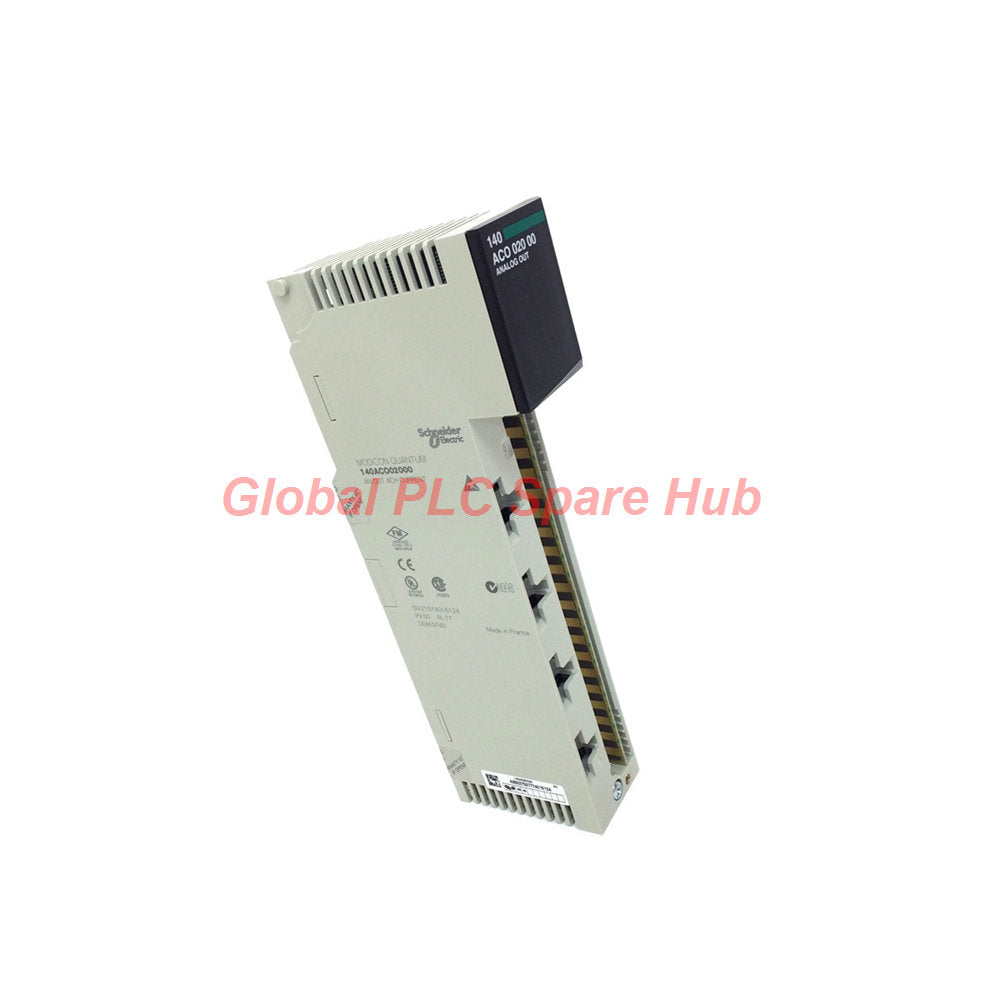

وحدة الإخراج التماثلي شنايدر موديكون كوانتوم 4 قنوات 140ACO02000

نظرة عامة على الهندسة الدقيقة

يُعد 140ACO02000 وحدة إخراج تناظرية عالية الأداء مصممة لمنصة التشغيل الآلي Schneider Electric Modicon Quantum. توفر هذه الوحدة أربع قنوات إخراج تيار معزولة، تمت معايرتها خصيصًا لمعيار التحكم 4-20 مللي أمبير. تترجم هذه الوحدة البيانات الرقمية إلى إشارات ثنائية القطب دقيقة 12 بت، مما يضمن دقة عالية للمشغلات والصمامات ومحركات التردد المتغيرة في بيئات التحكم في العمليات الصعبة.

بيانات الأداء الفني

• الموديل: 140ACO02000 (سلسلة Modicon Quantum)
• تكوين القناة: 4 مخارج تناظرية معزولة
• إشارة الخرج: حلقة تيار 4-20 مللي أمبير
• الدقة: 12 بت ثنائي القطب (0-4096 عدد)
• الدقة: +/- 0.20% من المقياس الكامل عند 25 درجة مئوية
• الخطية: انحراف +/- 1 LSB
• الاستقرار الحراري: معدل الانجراف من +/- 0.004% إلى 0.007% لكل درجة مئوية
• زمن الاستجابة: معدل تحديث 3 مللي ثانية؛ زمن استقرار 900 ميكرو ثانية إلى 0.1%
• العزل: 500 فولت تيار متردد (47-63 هرتز) و 750 فولت تيار مستمر عزل من القناة إلى الناقل
• نطاق جهد الحلقة: 12 فولت إلى 30 فولت تيار مستمر
• التسامح البيئي: 0 درجة مئوية إلى 60 درجة مئوية للتشغيل؛ مصنفة EMC وفقًا للمعيار IEC 801-3

التشخيص وحالة التشغيل

• الإبلاغ عن الحالة المرئية: مصابيح LED خضراء مخصصة لاتصال الناقل النشط وحالة القناة الفردية.
• مراقبة الأعطال: مؤشرات LED حمراء يتم تشغيلها فورًا عند اكتشاف دائرة مفتوحة أو أعطال الوحدة الداخلية.
• الحماية الاستباقية: دوائر مدمجة تتعامل مع انخفاض الجهد < 30 فولت، مما يضمن الاستقرار أثناء الضوضاء الكهربائية العابرة.
• النزاهة التنظيمية: الامتثال لمعايير FM Class 1 Div 2، cUL، UL 508، و CSA.

إرشادات النشر الاحترافي

• التثبيت: قم بتثبيت 140ACO02000 في فتحة لوحة خلفية قياسية Modicon Quantum.
• الطاقة الخارجية: تأكد من توصيل مصدر تيار مستمر مستقر 12-30 فولت للحفاظ على إثارة الحلقة.
• الأسلاك: حافظ على التدريع المناسب لحلقات 4-20 مللي أمبير للاستفادة من المناعة العالية للوحدة ضد التداخل.
• الصيانة: يوصى بالتحقق الدوري من عتبة الدقة 0.20% لتطبيقات السلامة الحرجة.

اللوجستيات والخدمة

• الإرسال: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة عبر FedEx أو UPS أو DHL.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا على جميع الوحدات.
• الحزمة: تتضمن وحدة 140ACO02000 والوثائق الفنية للسلامة.

رؤية Global PLC Spare HUB

يظل 140ACO02000 حجر الزاوية للانتقال الصناعي من الأنظمة القديمة إلى الحديثة. يقدر مهندسونا في Global PLC Spare HUB هذه الوحدة لمزيجها من عزل القنوات وأوقات الاستقرار السريعة التي تبلغ 900 ميكرو ثانية. إنها مناسبة بشكل مثالي لـ:

• أنظمة جرعات المواد الكيميائية الدقيقة.
• التحكم الصناعي في الضغط في HVAC والمراجل.
• تنظيم تدفق المياه على نطاق واسع في المرافق.
• مزامنة صمامات ورش الدهان في السيارات.

الأسئلة المتداولة

س: لماذا تُبلغ الوحدة عن خطأ في الدائرة المفتوحة؟

ج: يشير هذا عادةً إلى عدم تطابق المعاوقة أو كسر مادي في حلقة 4-20 مللي أمبير؛ تحقق من استمرارية أسلاكك الميدانية.

س: هل يمكنني استخدام هذا للتطبيقات غير المعزولة؟

ج: على الرغم من أنه مصمم لعزل القناة عن الناقل، تأكد من أن جهد الوضع المشترك بين القنوات يظل ضمن حدود السلامة المحددة.

س: هل تؤثر دقة 12 بت على الضبط الدقيق؟

ج: دقة 4096 عدد كافية لمعظم حلقات التحكم الصناعية؛ إذا كنت تحتاج إلى دقة أعلى، فتحقق من أن وقت مسح PLC الخاص بك يطابق معدل التحديث 3 مللي ثانية.

س: كيف يؤثر الانجراف الحراري على الدقة؟

ج: على فترات طويلة في الحرارة الشديدة، يكون الانجراف ضئيلًا (بحد أقصى +/- 0.007%)، ولكن الحفاظ على المناخ المتحكم فيه في الخزانة يضمن أقصى عمر افتراضي.

س: ما الذي يجب علي التحقق منه عند اختيار هذا لعملية جديدة؟

ج: تحقق من أن مصدر الطاقة الخارجي الخاص بك (12-30 فولت تيار مستمر) معزول عن مصادر الضوضاء لضمان بقاء دقة الوحدة ضمن التفاوت 0.20%.
