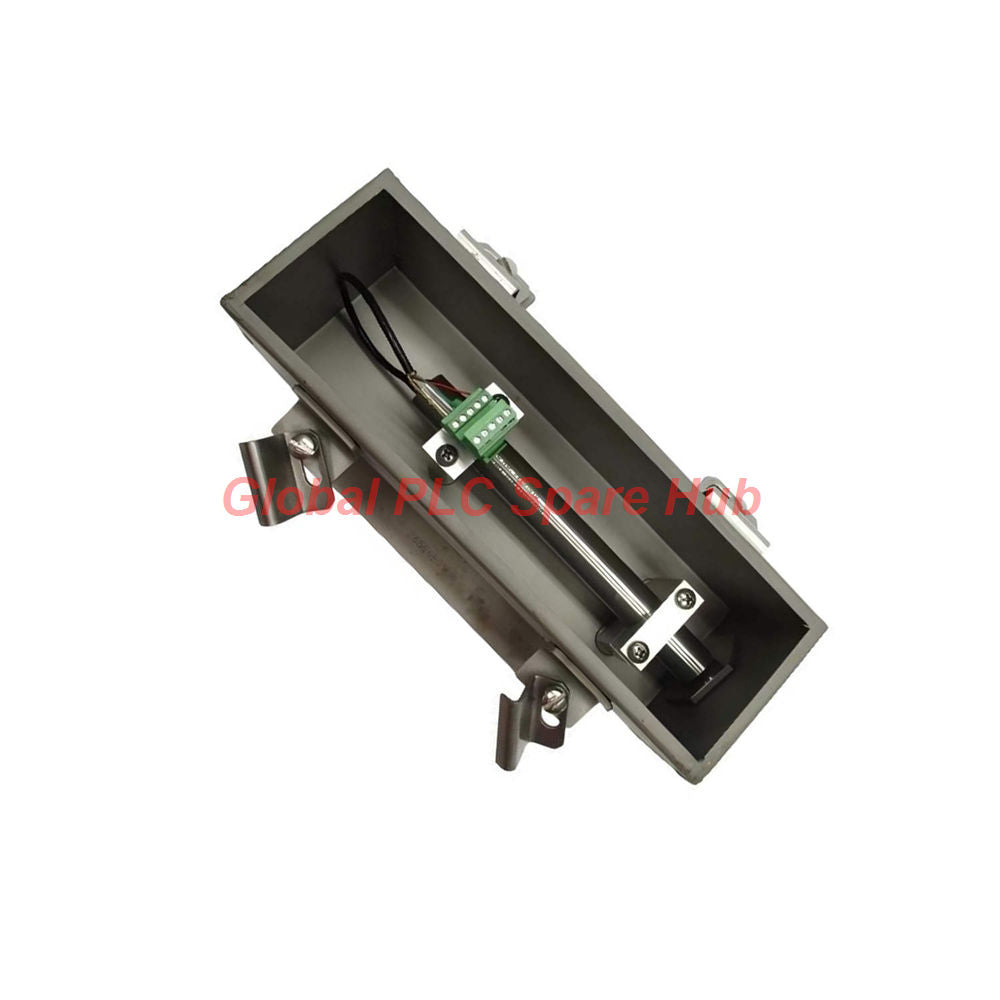

135613-01-00 مجموعة محول بنتلي نيفادا لتمدد الغلاف

نظرة عامة على المنتج

إن 135613-01-00 هو مجموعة محول توسيع الهيكل يعمل بالتيار المستمر ودرجات الحرارة العالية، تم تصميمه بواسطة بنتلي نيفادا لمراقبة توربينات الآلات الثقيلة. يقوم هذا المستشعر عالي الدقة بمراقبة النمو الحراري النسبي لهيكل الآلة بالنسبة لأساسها الإنشائي. يعمل الجهاز على واجهة جهد تيار مستمر مستقرة، ويوفر قياسات الموقع في الوقت الفعلي لمنع الالتصاق أو التشوه الهيكلي أو فقدان الخلوص الحرج أثناء التحولات الحرارية.

تم تصميم 135613-01-00 ليتحمل البيئات الصناعية القاسية، ويقوم بتحويل الإزاحة الفيزيائية إلى إشارة خرج تناظرية خطية للغاية تتراوح من +1 إلى +6 فولت تيار مستمر. تتميز بنية المستشعر الداخلية بعامل قياس مُحسّن يبلغ 0.20 فولت/مم يعمل على مدى قياس يبلغ 25.4 مم. يعتمد على مكونات داخلية قوية تحافظ على قابلية تكرار القياس على الرغم من التعرض المستمر للحرارة والاهتزاز الفيزيائي والضوضاء الصناعية القوية.

رؤية Global PLC Spare HUB

يحدد مهندسو أجهزة التوربينات 135613-01-00 نظرًا لخطيتها الهيكلية ومتانتها الميكانيكية الاستثنائية. تولد التوربينات البخارية والغازية الكبيرة حرارة محيطة شديدة يمكن أن تسبب انحرافًا حراريًا هائلاً في مستشعرات الإزاحة الخطية القياسية. تحد هذه المجموعة من Bently Nevada من عدم الخطية إلى أقل من 0.25% من النطاق الكامل مع إدارة معامل درجة حرارة يبلغ 0.05%/درجة مئوية كحد أقصى. تضمن هذه الاستقرار الحراري العالي أن تظل بيانات التتبع الهيكلي دقيقة عبر دورات الحرارة الشديدة، مما يسمح لمشغلي المصانع بتنفيذ ملفات بدء التشغيل البارد دون المخاطرة بإنذارات إزاحة خاطئة.

المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا
• الموديل: 135613-01-00
• نوع المنتج: مجموعة محول تمدد الهيكل عالي الحرارة (تيار مستمر)
• متطلبات طاقة الإدخال: +13.5 إلى +26 فولت تيار مستمر غير منظم، الحد الأدنى لسحب التيار 30 مللي أمبير
• نطاق جهد الخرج التناظري: +1 إلى +6 فولت تيار مستمر خرج خطي عبر جميع الموديلات
• نطاق القياس الخطي: 25.4 مم (1.0 بوصة) شوط مستمر
• حساسية عامل المقياس: 0.20 فولت/مم (5.0 فولت/بوصة) ميل خرج ثابت
• استجابة التردد (-3 ديسيبل): 200 هرتز نطاق تتبع ديناميكي نموذجي
• استقرار القياس: 0.125% احتفاظ بالمدى الكامل
• مقياس عدم الخطية: أقل من 0.25% انحراف عن المدى الكامل
• معدل معامل درجة الحرارة: أقصى حد للتغير الحراري 0.05%/درجة مئوية (0.028%/درجة فهرنهايت)
• خط أساس ضوضاء الخرج: أقل من 10 مللي فولت ذروة إلى ذروة ضوضاء متبقية
• حدود درجة حرارة التشغيل: -25 درجة مئوية إلى +85 درجة مئوية (-13 درجة فهرنهايت إلى +185 درجة فهرنهايت) درجة حرارة محيطة تشغيلية
• نطاق درجة حرارة التخزين: -55 درجة مئوية إلى +125 درجة مئوية (-67 درجة فهرنهايت إلى +257 درجة فهرنهايت) تخزين محمي
• تصنيف الصدمات الميكانيكية: 250 جرام نبضة تباطؤ قصوى لمدة 11 مللي ثانية
• مقاومة الاهتزاز: 10 جرام تسارع هيكلي أقصى عبر طيف 0 إلى 2 كيلو هرتز
• مواصفات سن اللب: 6-40 UNF-2B تصميم سن دقيق
• مواصفات سن طرف الآلة: 1/4-20 UNC-2A سن تركيب صناعي
• الوزن الصافي الفيزيائي: 2.3 كجم (5.0 أرطال) وزن هيكلي
• الأبعاد الخارجية للمبيت: 88.9 مم ارتفاع × 117 مم عرض × 241 مم طول (3.50 بوصة × 4.60 بوصة × 9.50 بوصة)
• مقاييس جسم المستشعر: طول 171 مم، قطر 19.2 مم، 65.4 مم من طرف الجسم إلى مركز الصفر
• طول اللب الهيكلي الداخلي: 87.6 مم (3.45 بوصة) طول اللب النشط

تفاصيل التكوين

يشير هيكل اللاحقة الأبجدية الرقمية لـ 135613-01-00 إلى الخيارات الميكانيكية والفيزيائية المحددة المدمجة في مجموعة المحول:

• 135613 - نوع التجميع الأساسي: محول تمدد الهيكل عالي الحرارة
• 01 - خيار النطاق الخطي: نطاق إزاحة نشط 25.4 مم (1.0 بوصة) مقترن بقضيب تمديد بطول 127 مم (5.00 بوصة)
• 00 - خيار آلية الزنبرك: تجميع قياسي مصمم بدون كتلة زنبركية للعودة

إمكانيات التشخيص وسلامة الإشارة

• تمنع المراقبة المستمرة لخرج الضوضاء المنخفضة تموجات الإشارة تحت 10 مللي فولت لحماية مسارات الإشارة من التداخل الكهرومغناطيسي الخلفي.
• تصميم مدمج لتمركز نقطة الصفر المادية يقع على بعد 65.4 مم بالضبط يسمح بإجراء فحوصات معايرة سريعة للتركيب.
• تكتشف تشخيصات حلقة الجهد المتكاملة الانحرافات خارج الحدود التشغيلية القياسية من +1 إلى +6 فولت تيار مستمر لتحديد أعطال المحول.

المعدات المستهدفة وسيناريوهات التطبيق

• مجموعات مولدات التوربينات البخارية على نطاق المرافق التي تتتبع التمدد المطلق للهيكل بالنسبة لوسادات الأساس الانزلاقية.
• أغلفة توربينات الغاز الصناعية الثقيلة التي تخضع لإجهاد حراري هيكلي شديد أثناء بدء التشغيل السريع.
• ضاغطات عملية طرد مركزي كبيرة مستمرة تتطلب تتبع النمو النشط لمنع اختلال محاذاة الغلاف.
• البنية التحتية لأنابيب الضغط العالي الحرارية التي تتطلب فحصًا مستمرًا للإزاحة مقابل تصاميم الإجهاد الهيكلي.

إرشادات الشراء والاختيار

• تأكد من أن تصميم الآلات الحالي لديك يسمح بنقطة تثبيت خارجية باستخدام خيوط طرف الآلة القياسية 1/4-20 UNC-2A.
• تحقق من أن تكوين موقعك يتطلب خيار عدم عودة الزنبرك (00)؛ تفضل الإعدادات ذات الوصلات الخارجية هذا التكوين على البدائل المحملة بالزنبرك.
• تأكد من تكوين رف المراقبة الخاص بك أو بطاقة إدخال نظام التحكم الموزع (DCS) لضبط حلقة إمداد غير منظمة من +13.5 إلى +26 فولت تيار مستمر لهذا النوع من المحولات.

التوافق والشهادات والمعايير

• توافق لجنة الاتصالات الفيدرالية (FCC): تم تقييمه والموافقة عليه بموجب الجزء 15 من قواعد التداخل والإشعاع للجنة الاتصالات الفيدرالية.
• التوافق الكهرومغناطيسي: معتمد بالكامل وفقًا للمعايير الصناعية EN 61000-6-2 (2005) و EN 61000-6-4 (2007) +A1:2011.
• توجيه التوافق الكهرومغناطيسي: معتمد ومتوافق مع معايير توجيه الاتحاد الأوروبي للتوافق الكهرومغناطيسي 2014/30/EU.
• المسؤولية البيئية: تم تصنيعه بما يتوافق تمامًا مع إرشادات توجيه الاتحاد الأوروبي RoHS 2011/65/EU.

اللوجستيات والتعبئة والضمان

• محتويات العبوة: محول تمدد الهيكل Bently Nevada 135613-01-00 معبأ من المصنع مع قضيب مدمج بطول 127 مم.
• حماية الضمان: ضمان شامل لمدة 12 شهرًا على الأجزاء الصناعية والأداء.
• إرسال الطلبات: تتم معالجة الطلبات، وفحص الرصيد، وشحنها في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• طرق الشحن: لوجستيات جوية عالمية ذات أولوية منسقة عبر شركات الشحن السريع الرائدة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتكررة

سؤال: ماذا يحدث للإشارة التناظرية إذا تمدد غلاف التوربين بالكامل خارج نطاق 25.4 مم؟

الجواب: سيتم تشبع جهد الخرج بعد حد +6 فولت تيار مستمر الطبيعي ويفقد الخطية، مما يشير إلى نظام المراقبة أن حد الشوط الفعلي قد تم تجاوزه.

سؤال: هل تحتوي هذه المجموعة ذات اللاحقة "00" على زنبرك داخلي للعودة لدفع القضيب تلقائيًا؟

الجواب: لا، يمثل الخيار "00" تكوينًا بدون زنبرك للعودة؛ يجب ربط قضيب التمديد ميكانيكيًا بالعنصر المتحرك المستهدف.

سؤال: كيف يجب أن يتعامل فريق الصيانة مع معايرة ميدانية لعامل القياس 0.20 فولت/مم؟

الجواب: يوصي الفنيون باستخدام جهاز ميكرومتر دقيق للتحقق من مخرجات الجهد عند مركز الصفر الميكانيكي (65.4 مم) قبل إجراء اختبارات الشوط الكامل.

سؤال: هل يمكن لهذه الوحدة أن تعمل بشكل موثوق على حلقات أجهزة 24 فولت تيار مستمر غير منظمة القياسية الموجودة في إعدادات المصنع الشائعة؟

الجواب: نعم، يتعامل الجهاز مع أي جهد إدخال غير منظم يتراوح من +13.5 إلى +26 فولت تيار مستمر بينما يسحب تيارًا مستمرًا أدنى يبلغ 30 مللي أمبير.

سؤال: لماذا يعد تصنيف تحمل الاهتزاز 10 جرام أمرًا بالغ الأهمية لإعدادات تمدد الهيكل في إطارات التوربينات الكبيرة؟

الجواب: تتعرض التوربينات لاهتزازات هيكلية هائلة أثناء انتقالات السرعة الحرجة العابرة؛ يضمن تصنيف 10 جرام أن الملفات الداخلية لن تعاني من كسور الأسلاك أثناء التشغيل.
