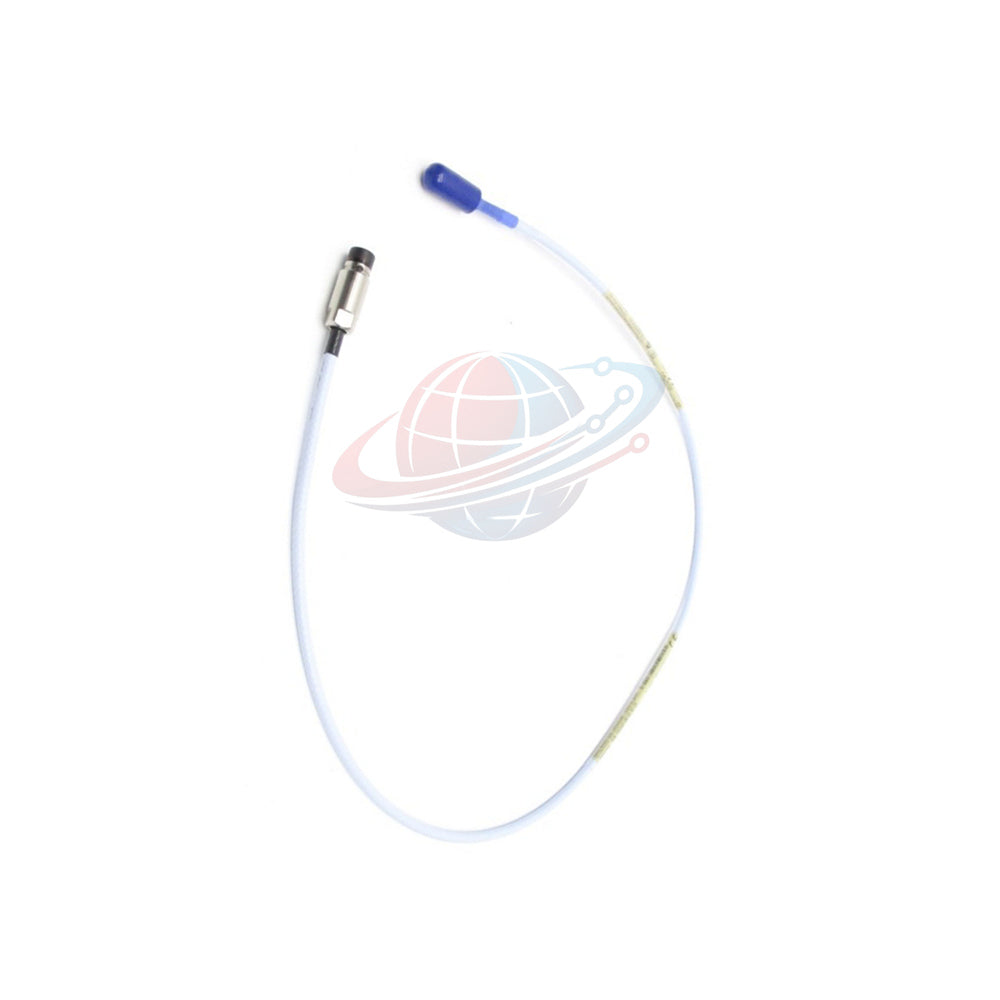

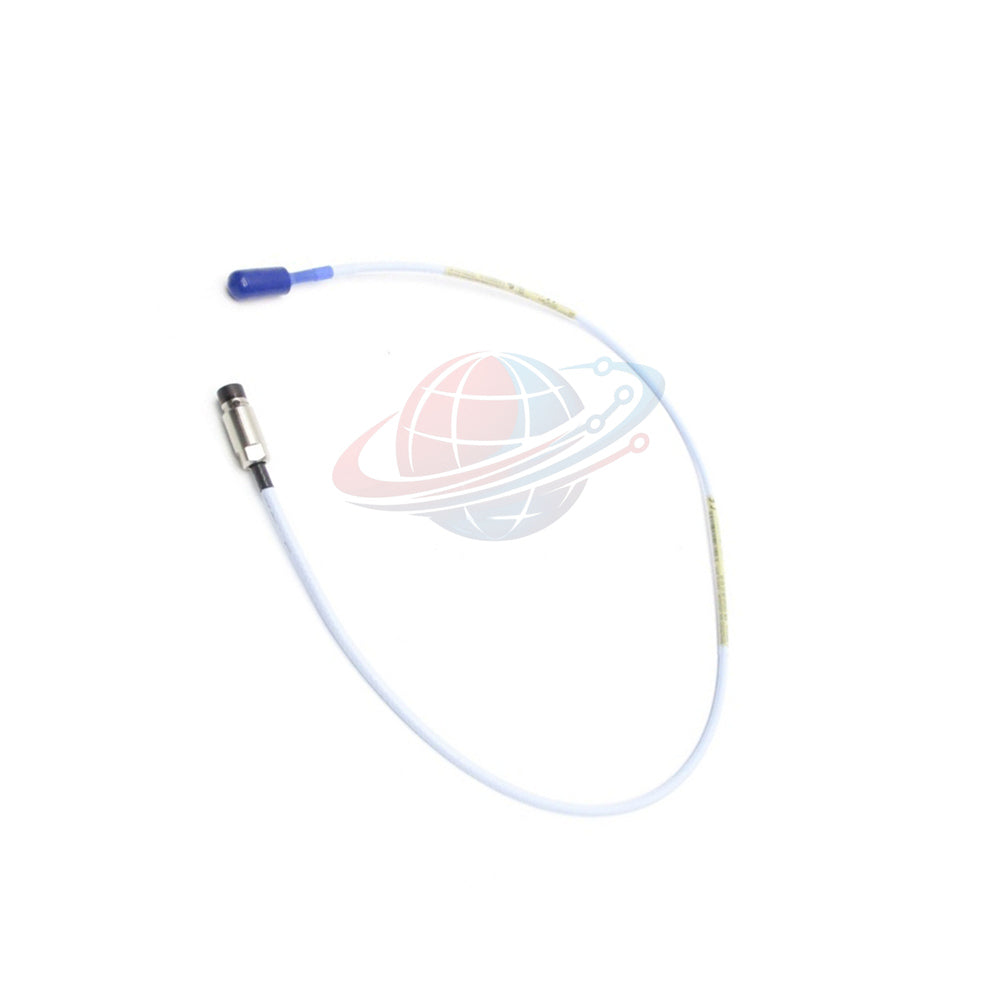

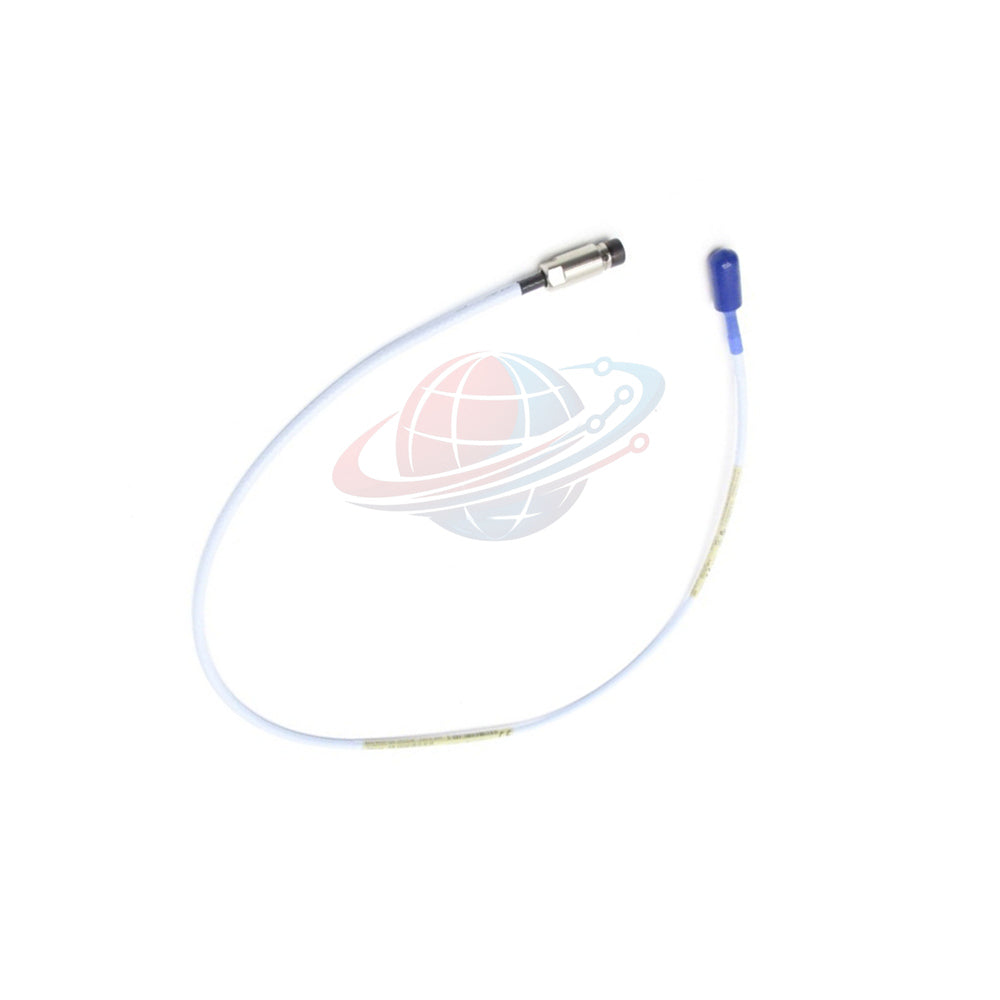

109549-01 Bently Nevada مسبار حساس 3300 XL NSv
Manufacturer: Bently Nevada
Product No.: 109549-01
Condition： متوفر بالمخزون
Product Type: مسبار كهروضوئي
Product Origin: USA
Payment: T/T, Western Union
Weight: 180g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد Bently Nevada 109549-01 مستشعرًا ضوئيًا كهرضوئيًا من طراز 3300 XL NSv مصممًا لمراقبة الآلات ذات الخلوص الضيق. مزودًا بكابل مدمج بطول 1 متر، يعمل هذا المحول حيث تواجه مجسات 5 مم أو 8 مم القياسية تداخلاً بصريًا جانبيًا أو قيودًا فيزيائية في الفتحات الغائرة. يوفر قياسًا للإزاحة بدون تلامس للأصول الدوارة الحرجة التي تعمل في ظل قيود مكانية صارمة.
يحدد المهندسون 109549-01 لمراقبة الآلات حيث تكون أبعاد المنطقة المستهدفة أقل من عتبات المجسات القياسية. تتصل الوحدة مباشرةً بمستشعرات 3300 XL NSv Proximitor، مما يوفر إشارات مرجعية دقيقة للمرحلة، وتتبع Keyphasor، وقياس الإزاحة المحورية. يحل طرف المستشعر البصري ذو البصمة الصغيرة الأسطح المستهدفة حتى 15 ملم، مما يجعله مثاليًا للمجلات العمودية الضيقة والدوارات ذات القطر الصغير.
الميزات والفوائد الرئيسية
- قدرة الخلوص الضيق: يعمل بشكل موثوق في الفتحات الغائرة الصغيرة ومواقع التركيب ذات الرؤية الجانبية المقيدة.
- كابل مدمج بطول 1 متر: يتميز بكابل مرن عالي الجودة بطول 1 متر وموصل من المصنع لربط التمديد المباشر.
- قياس العمود الصغير: يقيس الاهتزاز الشعاعي على الأعمدة الصغيرة حتى قطر 51 ملم (2 بوصة).
- سطح مستهدف محوري مدمج: يكتشف موضع الدفع المحوري على مناطق مستهدفة مسطحة أصغر من 15 ملم (0.6 بوصة).
- مسار ترقية النظام القديم: يحل محل الأجهزة القديمة من سلسلة 3000، وسلسلة 7000 190، ومحولات 3300 RAM.
- مخرج إشارة متعدد الوظائف: يوفر مدخلات موثوقة لتوقيت Keyphasor، واكتشاف السرعة الصفرية، وتتبع سرعة العمود.
المواصفات الفنية
تظهر المعلمات الميكانيكية والتشغيلية الكاملة لـ Bently Nevada 109549-01 أدناه:
| الفئة | المعلمة | تفاصيل المواصفات |
|---|---|---|
| الهوية الأساسية | العلامة التجارية والشركة المصنعة | Bently Nevada |
| النموذج ورقم الجزء | 109549-01 (سلسلة 3300 XL NSv) | |
| السمات الفيزيائية | تكوين المستشعر | مجس ضوئي كهرضوئي / واجهة مستشعر NSv Proximitor |
| طول الكابل المدمج | 1.0 متر (3.3 قدم) الطول الكلي | |
| الأبعاد والوزن | 8.25 × 8.00 × 1.50 بوصة؛ 0.40 رطل (0.18 كجم) | |
| الهدف والتركيب | الحد الأدنى لقطر العمود | 51 ملم (2.0 بوصة) لقياسات الاهتزاز الشعاعي |
| الحد الأدنى للمنطقة المستهدفة المسطحة | 15 ملم (0.6 بوصة) لاستشعار موضع الدفع المحوري | |
| أجهزة النظام | الأصل وجودة البناء | معيار التصنيع في الولايات المتحدة الأمريكية (USA) |
| توافق المحول | مستشعر 3300 XL NSv Proximitor ورف مراقبة نظام 3300 |
المعدات المستهدفة وسيناريوهات التطبيق
- آلات المحامل ذات الغشاء السائل ذات التجويف الصغير التي تتطلب مراقبة اهتزاز شعاعي في مساحات ضيقة.
- اكتشاف شق توقيت Keyphasor على أعمدة التوربينات عالية السرعة ذات القطر الصغير.
- استشعار الإزاحة المحورية على ضواغط الغاز المدمجة ذات الياقات الدافعة الضيقة.
- تحديث محولات السلسلة 190 أو RAM القديمة في أغطية المضخات ذات المساحات المحدودة.
قدرات التشخيص ومعالجة الإشارة
ينقل Bently Nevada 109549-01 انعكاسات بصرية عالية الدقة إلى مستشعر 3300 XL NSv Proximitor المطابق. من خلال التخلص من تداخل المجال المغناطيسي الجانبي الشائع في مجسات تيار الدوامة في الفتحات الضيقة، فإنه يوفر إشارات حافة نبض نظيفة. تسمح هذه الدقة لبرنامج المراقبة المستمر بتشخيص انحراف العمود، والاختلال، وزاوية الطور الديناميكية، وتقلبات السرعة دون تدهور الإشارة.
رؤى وخبرات Global PLC Spare HUB الميدانية
عند استبدال مكونات سلسلة 3000 أو سلسلة 7000 190 القديمة بـ 109549-01، تأكد من استبدال سلسلة المحول بالكامل، بما في ذلك كابل التمديد ومستشعر Proximitor. يؤدي خلط Proximitors القديمة من سلسلة 190 مع مجسات NSv الجديدة إلى تحولات في المعايرة وقراءات إزاحة غير صالحة.
افحص طرف المستشعر دائمًا بحثًا عن تراكم طبقة الزيت أثناء صيانة الإغلاق الروتينية. بينما يتجنب الاستشعار الكهروضوئي تداخل الجدار الجانبي المغناطيسي في الفتحات الغائرة الضيقة، فإن ضباب الزيت الثقيل أو الحطام على العدسة البصرية يضعف شدة الانعكاس، مما يتسبب في انخفاض متقطع في إشارة السرعة أو الطور.
شروط الامتثال والشحن والضمان
- محتويات العبوة: 1 × مجس كهروضوئي Bently Nevada 109549-01 3300 XL NSv جديد مختوم من المصنع مع كابل مدمج بطول 1 متر.
- تغطية الضمان: مدعوم بضمان استبدال كامل من المصنع لمدة 12 شهرًا يبدأ من تاريخ الفاتورة.
- الشحن السريع: يتم الإرسال في غضون 24-48 ساعة عبر شركات الشحن السريع العالمية بما في ذلك FedEx و UPS و DHL.
الأسئلة الشائعة (FAQ)
السؤال: متى يجب على المهندس اختيار مجس من سلسلة NSv بدلاً من محول قياسي بحجم 8 ملم؟
الإجابة: اختر مجسات NSv عندما تكون مواقع التركيب تحتوي على فتحات غائرة ضيقة، أو خلوص جانبي ضيق، أو أقطار أعمدة أقل من 51 ملم التي تشوه المجالات المغناطيسية للمجسات القياسية.
السؤال: هل يمكنني توصيل هذا المجس بطول 1 متر مباشرةً بمستشعر Proximitor بدون كابل تمديد؟
الإجابة: نعم، إذا كانت المسافة الفعلية الإجمالية بين منفذ تركيب المجس وصندوق التوصيل في حدود 1 متر، فإن التوصيل المباشر بـ Proximitor مدعوم.
السؤال: ما هي خطوات الترقية المطلوبة عند استبدال نظام محول 3300 RAM؟
الإجابة: يمكن لترقيات من 3300 RAM إلى 3300 XL NSv إعادة استخدام المجس الحالي وكابل التمديد، مما يتطلب فقط تحديث مستشعر Proximitor إلى نموذج NSv.
السؤال: كيف تؤثر مساحة السطح المستهدف على دقة قياس الموضع المحوري؟
الإجابة: يجب أن يكون السطح المستهدف بقطر 15 ملم على الأقل لضمان بقاء الشعاع البصري بالكامل على الهدف خلال نطاق المسح المحوري الكامل.
السؤال: ما هي ممارسة الصيانة التي تضمن استقرار الإشارة على المدى الطويل في البيئات الزيتية؟
الإجابة: نظف وجه العدسة البصرية بشكل دوري باستخدام مناديل صناعية خالية من الوبر ومنظف مذيب لإزالة تراكم طبقة الزيت أثناء فترات الصيانة المجدولة.
