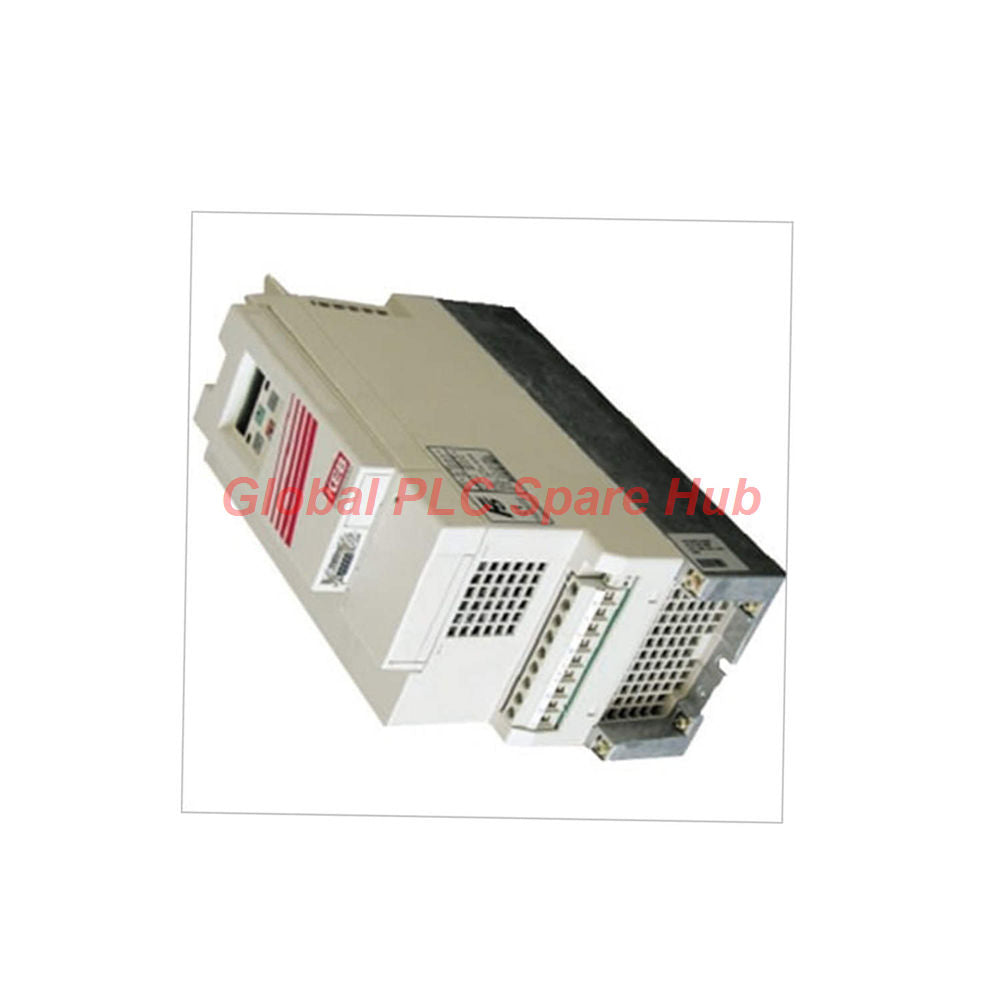

09F5A1D-3A0A عاكس تردد KEB 400 فولت 1.5 كيلو واط محرك

نظرة عامة هندسية

يُعد KEB 09F5A1D-3A0A محرك تردد متغير عالي الأداء مصمم ضمن منصة عاكس التردد المتعددة متعددة الاستخدامات Combivert F5 Series. تعمل هذه الوحدة التي تبلغ قوتها 1.5 كيلو واط كعاكس تردد متحكم فيه، وتقدم تنظيمًا سلسًا للسرعة، واستجابة ديناميكية سريعة، ومعالجة دقيقة للمتجهات العزمية لمحركات الحث الكهربائي ثلاثية الأطوار AC والمحركات المؤازرة المتزامنة.

تم تصميم 09F5A1D-3A0A مع ترانزستور Chopper مدمج من نوع GTR7 ومجموعة مبدد حراري مبرد بالهواء، ويجمع بين وظائف التحكم في المحرك بالدائرة المفتوحة والمغلقة في حاوية ألومنيوم IP20 مدمجة. يتميز بتخطيط إدخال/إخراج مرن، ومسح سريع للمحطات، وخوارزميات PID مدمجة لدعم عمليات التشغيل الآلي الصعبة.

هيكل تفصيل النموذج

• الغلاف والتصنيف الكهربائي: 09F5
  • التسمية: غلاف إطار بحجم 09 مصنف لقدرة ظاهرية تبلغ 2.8 كيلو فولت أمبير وخرج محرك يبلغ 1.5 كيلو واط.
• إصدار التحكم: A1
  • التسمية: سلسلة محور تحكم متعدد الوظائف متقدم مع ميزات برمجية موسعة.
• التبريد والفرملة: D
  • التسمية: مبدد حراري مبرد بالهواء مبني بوحدة ترانزستور فرامل GTR7 مدمجة.
• فئة جهد الدخل: 3
  • التسمية: مدخل رئيسي ثلاثي الأطوار من فئة 400 فولت (نطاق تشغيل من 305 فولت تيار متردد إلى 528 فولت تيار متردد).
• النوع الفرعي للأجهزة: A0A
  • التسمية: تهيئة طرف التحكم القياسية للمصنع بدون خيار وحدة الأمان.

المواصفات الفنية

واجهات التحكم وإمكانيات الإدخال/الإخراج

توفر لوحة التحكم Combivert F5 Series قدرة واسعة على الربط البيني للإشارات:

• 29 كتلة طرفية قابلة للإزالة قابلة للتوصيل تتميز بمنطق رقمي PNP أو NPN قابل للتحويل بواسطة المستخدم.
• 2 مدخل تناظري تفاضلي قابل للتكوين لـ 0 إلى 10 فولت، ±10 فولت، أو 0/4 إلى 20 مللي أمبير حلقات تيار.
• 2 مخرجات تناظرية قابلة للبرمجة بحرية توفر إشارات تحكم من 0 إلى ±10 فولت.
• 8 مدخلات رقمية منفصلة و 4 مخرجات رقمية قابلة للبرمجة (2 جهات اتصال مرحل، 2 مفتاح ترانزستور).
• مسح سريع للمحطات الطرفية للتحكم يتم تحديثه بشكل موثوق به على نمط تنفيذ 2 مللي ثانية.
• محطات توصيل رابط DC مباشر (±DC)، ومدخل PTC ثرمستور للمحرك، ومراقبة سريعة لحد التيار في الأجهزة.

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

يبرع محرك السرعة المتغيرة 09F5A1D-3A0A في الآلات الآلية عالية الدقة:

• مغزل آلات CNC التي تتطلب تسارعًا ديناميكيًا سريعًا ونطاقات سرعة واسعة.
• سيور نقل خطوط التعبئة والتغليف الآلية التي تتطلب منحدرات سلسة على شكل حرف S وتحديد موضع متحكم فيه حتى نقاط التوقف.
• آلات معالجة النسيج التي تستخدم تبديل مجموعات معلمات متعددة لأنماط شد خيوط مختلفة.
• رافعات ومصاعد مناولة المواد التي تستخدم منطق Chopper الفرامل الداخلي لتقليل السرعة ديناميكيًا.

التشخيصات المضمنة وقدرات السلامة

يتضمن المحرك أدوات حماية وتشخيص متطورة مدمجة:

• حماية حرارية للمحرك في الوقت الحقيقي عبر تقييم رد فعل الثرمستور PTC المباشر.
• مراقبة تلقائية لفقدان طور الخرج لمنع تدمير اللف غير المتوازن.
• وضعيات الفرملة بالتيار المستمر ورد الفعل عند انقطاع الطاقة لتأمين الآلات بأمان أثناء انقطاع التيار الكهربائي.
• مدخل عداد نبضات داخلي لتحديد المواقع بدقة بدون وحدة تحكم حركة خارجية.

رؤية Global PLC Spare HUB

خلال عملية تحديث ميداني لخط بثق البلاستيك، واجه مهندس تعثرات متكررة في المحرك بسبب ارتفاعات مفاجئة في جهد الخط من آلات ثقيلة مجاورة. كان محرك التردد المتغير (VFD) من طرف ثالث يفشل باستمرار بسبب زيادة الجهد أثناء التباطؤ. من خلال نشر KEB 09F5A1D-3A0A، استخدمنا نطاق جهد الدخل الواسع (حتى 528 فولت تيار متردد) جنبًا إلى جنب مع Chopper الفرامل GTR7 المدمج الموصول بمقاوم خارجي. قمنا بضبط منحدر التباطؤ المخصص على شكل حرف S في المجموعة الثانية من المعلمات، مما قضى تمامًا على حالات التعثر بسبب زيادة جهد DC-bus وخفض وقت الدورة بنسبة 12%.

الشحن العالمي وشروط الضمان

نحن نقدم تقنية محركات صناعية أصلية بموجب شروط تجارية مصممة لتقليل فترة التوقف عن العمل:

• تغطية لمدة 12 شهرًا: مدعومة بالكامل بضمان المصنع القياسي لدينا لمدة 12 شهرًا يبدأ من تاريخ الاستلام.
• إرسال خلال 24-48 ساعة: الوحدات المتوفرة في المخزون تخضع للاختبار التشغيلي ويتم شحنها في غضون 24 إلى 48 ساعة.
• الشحن السريع العالمي: إرسال جوي سريع عبر شركاء متميزين: FedEx، UPS، و DHL.

دليل الاختيار والطلب

تأكد من الاستبدال السلس من خلال تأكيد نقاط التحقق الفنية للتثبيت هذه:

• مطابقة تيار المحرك: تحقق من أن تيار الحمل الكامل للمحرك (FLA) لا يتجاوز 4.1 أمبير خرج مستمر عند 400 فولت تيار متردد.
• مساحة الحاوية: تأكد من وجود مساحة كافية لتدفق الهواء العمودي حول مبدد الحرارة بإطار عرضه 90 ملم.
• حجم مقاوم الفرملة: إذا كنت تستخدم التوقف الديناميكي، فاختر مقاوم فرملة خارجيًا مصنفًا بشكل مناسب لـ Chopper GTR7 الداخلي.
• اختيار المنطق: اضبط مفتاح PNP/NPN المدمج ليتوافق مع منطق إخراج وحدة التحكم الرئيسية قبل تشغيل نواقل الطرفيات.

الأسئلة المتداولة

السؤال 1: ما هو الفرق الوظيفي الأساسي بين لوحة التحكم F5 Basic و F5 Multi في محرك 09F5A1D-3A0A؟

توفر لوحة F5 Multi الموجودة في هذا النموذج تحكمًا متجهًا متقدمًا، ومدخلات تغذية راجعة قابلة للتبديل للمشفر، و 8 مجموعات معلمات، وحلقات PID، وأوقات مسح أسرع للمحطات الطرفية تبلغ 2 مللي ثانية مقارنة بمحركات V/Hz ذات الحلقة المفتوحة الأساسية.

السؤال 2: كيف أقوم بتكوين المدخلات التناظرية في المحرك لقبول إشارة مستشعر 4-20 مللي أمبير؟

يجب عليك ضبط مفاتيح المعلمات الداخلية في برنامج لوحة مفاتيح المحرك لتغيير وضع إدخال القناة التناظرية من الجهد (0-10 فولت) إلى التيار (4-20 مللي أمبير) وتوصيلها بزوج المحطات التفاضلية المعين.

السؤال 3: هل يمكن لهذا المحرك تشغيل محركات المغزل عالية السرعة حتى 24,000 دورة في الدقيقة؟

نعم. مع أقصى تردد إخراج قابل للبرمجة حتى 599 هرتز أصلاً (وخيارات موسعة تصل إلى 1600 هرتز)، يقوم المحرك بتشغيل محركات المغزل ثنائية أو رباعية الأقطاب عالية التردد بسهولة.

السؤال 4: هل يتطلب 09F5A1D-3A0A وحدة فرامل خارجية للتوقف الديناميكي؟

لا. تتضمن الوحدة ترانزستور فرامل GTR7 مدمجًا. ما عليك سوى توصيل مقاوم طاقة بالحجم الصحيح عبر أطراف الفرملة المحددة.

السؤال 5: ما الذي يسبب خطأ "E.OP" لزيادة الجهد عند بدء التشغيل وكيف يمكنني حله أثناء التشغيل؟

يشير هذا الخطأ عادةً إلى جهد تيار متردد وارد أعلى من 528 فولت تيار متردد أو طاقة متجددة تتغذى مرة أخرى أثناء التوقف السريع. تحقق من جهد خط الإمداد الخاص بك، وقم بتمديد أوقات منحدر التباطؤ، أو تحقق من توصيلات مقاوم الفرملة.
